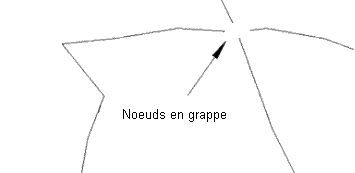

L'option Accrocher les grappes permet de corriger plusieurs noeuds situés près d'un même point. Grâce à cette option, vous pouvez localiser les noeuds séparés par une distance correspondant à la tolérance de correction spécifiée et les accrocher au même emplacement. Les noeuds situés aux extrémités des lignes et des polylignes sont automatiquement inclus dans cette opération de nettoyage. Vous pouvez également inclure les noeuds autonomes (points et blocs).
Le point d'accrochage est l'un des noeuds existants : l'une des extrémités du lien ou l'un des noeuds autonomes. En fonction du paramétrage, jeu d’outils AutoCAD Map 3D détermine le point d'accrochage le plus approprié en calculant le point le plus important selon son emplacement par rapport aux autres noeuds. Les noeuds ancrés sont également pris en compte. Même si les noeuds ancrés ne sont ni modifiés ni déplacés pendant cette opération de nettoyage, ils sont inclus dans le calcul qui permet de définir le point d'accrochage.
Les noeuds situés dans la distance de tolérance sont accrochés à une seule extrémité du lien à l'aide de l'option Accrocher au lien.
Lorsque vous utilisez l'option Accrocher les grappes, tenez compte des points suivants :
- Les noeuds sont déplacés dans un emplacement unique sans être supprimés, ce qui peut aboutir au positionnement de plusieurs objets au même emplacement. Utilisez l'option Supprimer les éléments dupliqués pour supprimer les objets dupliqués.
- Vous pouvez ancrer des objets lors de leur sélection pour éviter qu'ils changent lors de l'opération d'accrochage. Notez, cependant, que les objets ancrés font partie du jeu de sélection et auront une incidence sur le point d'accrochage.
- Parce que les extrémités des liens bougent, la direction des liens peut également être modifiée.
- Le texte et le texte multiple sont exclus de l'opération de nettoyage Accrocher les grappes.
