Nouvelle analyse

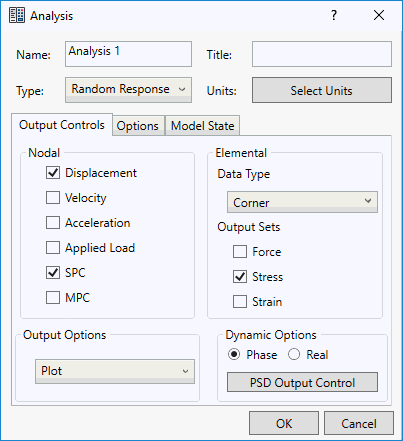

Le formulaire Nouvelle analyse est illustré ci-dessous.

Nom : entrez un nom pour la nouvelle analyse.

Titre : entrez des commentaires supplémentaires sur l'analyse, comme une brève description.

Type : actuellement, les types d'analyse suivants sont pris en charge :

Sélectionner des unités : Autodesk Inventor Nastran permet aux utilisateurs de choisir les unités de l'analyse à deux niveaux différents :

Modèle de CAO : ce paramètre utilise les unités sélectionnées dans le modèle de CAO.
D'autres systèmes d'unités disponibles sont SI, SI modifié et Anglais.
Si les unités sont modifiées dans l'analyse, alors ce paramètre remplace Inventor Nastran, le format puis les unités pour l'analyse.
Si le modèle possède plusieurs analyses, un système d'unités différent peut être sélectionné par analyse.
Cela s'applique uniquement au fichier de données globales Nastran qui est enregistré. L'utilisateur ne voit pas de différence dans les nombres entrés dans l'interface utilisateur.

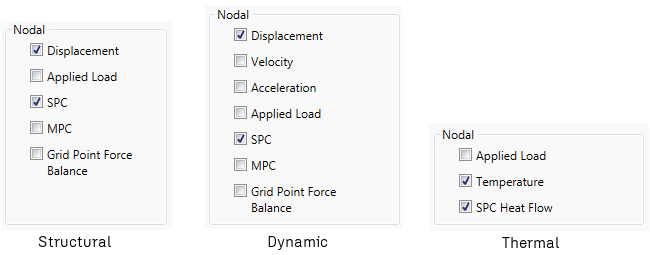

Contrôle de sortie nodale :

Déplacement : permet de contrôler la sortie de déplacement nodal.
Vitesse : permet de contrôler la sortie de vitesse nodale.
Accélération : permet de contrôler la sortie d'accélération nodale.
Charge appliquée : permet de contrôler la sortie de charge appliquée nodale.
Contrainte de point unique (SPC) : permet de contrôler la sortie de contrainte de point unique.
Force de contrainte multipoint (MPC) : permet de contrôler la sortie de contrainte multipoint nodal.
Equilibre de force de noeud : permet de contrôler la sortie de la force du noeud.
Température : permet de contrôler la sortie de distribution de température.
Flux thermique SPC : permet de contrôler la sortie du flux thermique à point unique.

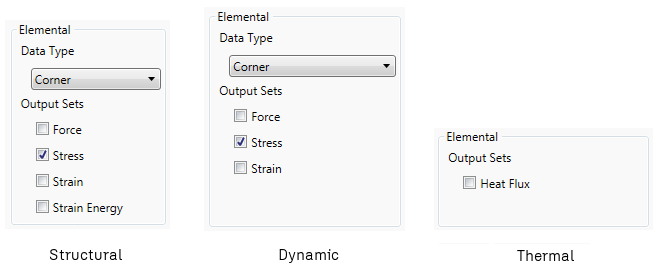

Contrôle de sortie élémentaire :

Type de données :
- Angle : permet de contrôler si les données d'angle seront générées à partir de la solution Nastran.
- Centroide : permet de contrôler si les données centroidales seront générées à partir de la solution Nastran.
Jeux de résultats :
- Force : permet de contrôler la sortie de force élémentaire.
- Contrainte : permet de contrôler la sortie de contrainte élémentaire.
- Déformation : permet de contrôler la sortie de déformation élémentaire.
- Energie de déformation : permet de contrôler la sortie de déformation élémentaire.
- Flux de chaleur : permet de contrôler la sortie du flux de chaleur élémentaire.

Options dynamiques :

Phase : pour les solutions de réponse en fréquence, cette option apparaît sous la forme d'un choix pour la sortie de magnitude et de phase.
Réel : pour les solutions de réponse en fréquence, cette option apparaît comme un choix pour la sortie de réel et imaginaire.

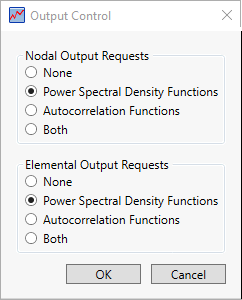

Contrôle de sortie PSD : pour les solutions de réponse aléatoire/fatigue de vibration, cette option apparaît sous la forme d'une sortie élémentaire et nodale.

Options de sortie :

Tracé : sortie des résultats uniquement pour le système de fichiers neutre des résultats.
Imprimer : sortie des résultats à la fois pour le fichier de sortie de résultat de modèle et le système de fichiers neutre des résultats.
Poinçonnage : sortie des résultats en plus du fichier de poinçon des résultats du modèle.
Tracer et poinçonnage : sortie des résultats à la fois pour le fichier de sortie des résultats du modèle, le système de fichiers neutres des résultats et le fichier de poinçonnage des résultats du modèle.

Données de contact : permet de définir les paramètres par défaut pour générer des contacts automatiques dans Autodesk Inventor.

Onglet Options

Les champs de cet onglet varient en fonction du type d'analyse.

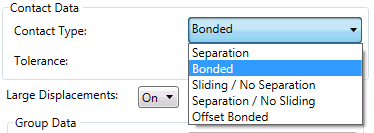

Type de contact : les options Séparation, Lié, Coulissement/Aucune séparation, Séparation/Aucun coulissement et Lié avec offset sont disponibles pour définir les contacts automatiques à l'aide du modèle CAO.
Tolérance : permet de générer des contacts automatiques à l'aide des faces comprises dans la tolérance spécifiée.

Grands déplacements :

Activé : les effets de grand déplacement et de force du suiveur, ainsi que la rigidité différentielle sont inclus dans les analyses non linéaires.
Désactivé : les effets de grand déplacement et de force du suiveur, ainsi que la rigidité différentielle ne sont pas inclus dans les analyses non linéaires.

L'option Données du spectre s'applique uniquement aux analyses de spectre de réponse/choc.

Réponse structurelle : sélectionnez Activé ou Désactivé pour indiquer si l'analyse inclut la réponse structurelle.
Option de somme : sélectionnez la méthode à utiliser pour obtenir la somme des réponses : absolu (ABS), racine carrée de la somme des carrés (SRSS), Naval Research Lab (NRL) ou combinaison quadratique complète (CQC).
Fréquence inférieure : la fréquence la plus basse à analyser.
Facteur d'échelle de la masse : spécifiez ce facteur si la densité du matériau est saisie en unités de poids et doit être convertie en unités de masse.

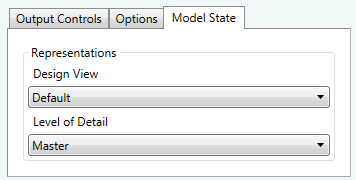

Sélectionnez une représentation de modèle définie dans Inventor en tant que base de votre modèle d'analyse.

Vue de conception : permet de créer une vue de conception dans l'environnement d'assemblage Inventor pour conserver une vue de représentation spécifique des composants de l'assemblage. Dans ces vues, certains composants de l'assemblage ne sont pas visibles, s'ils ne sont pas nécessaires pour une vue et une analyse spécifique.
Niveau de détail : permet de créer un niveau de détail dans l'environnement d'assemblage Inventor pour simplifier un modèle en supprimant les composants inutiles. Vous pouvez également utiliser les niveaux de détail pour combiner les pièces d'un assemblage en une seule représentation de pièces.

Les didacticiels de ce guide couvrent les types d'analyse pris en charge.
