ALLINEA3D (comando)

Allinea gli oggetti con altri oggetti nello spazio 2D o 3D.

Trova

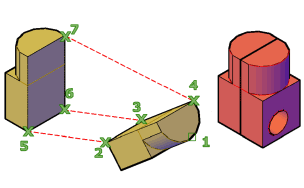

Specificare fino a tre punti per l'oggetto da allineare. Quindi specificare fino a tre punti corrispondenti per la destinazione.

Vengono visualizzati i messaggi di richiesta seguenti.

Seleziona oggetti

Consente di selezionare uno o più oggetti da allineare.

Gli oggetti selezionati verranno spostati e ruotati in modo che il punto base e gli assi X e Y dell'oggetto di origine risultino allineati con la destinazione nello spazio 3D. ALLINEA3D funziona con gli UCS dinamici (DUCS), in modo da consentire il trascinamento dinamico degli oggetti selezionati e il relativo allineamento con la faccia di un oggetto solido.

Punto base

Specifica un punto da utilizzare come punto base per l'oggetto di origine che si desidera allineare con il punto base di destinazione.

Secondo punto

Specifica un punto sull'asse X dell'oggetto di origine.

Il secondo punto specifica una nuova direzione dell'asse X all'interno di un piano parallelo al piano XY dell'UCS corrente.

Terzo punto

Specifica un punto sul piano XY positivo dell'oggetto.

Il terzo punto imposta l'orientamento degli assi X e Y dell'oggetto di origine.

Continua

Passa direttamente ai messaggi di richiesta per la specifica del punto di destinazione. Utilizzare questa opzione se gli assi X e Y dell'origine devono essere paralleli agli assi X e Y dell'UCS corrente.

Copia

Crea e allinea una copia dell'oggetto di origine anziché spostarlo.

Specificare primo punto di destinazione

Definisce la destinazione del punto base dell'oggetto di origine.

Nota: Se la destinazione corrisponde ad un piano sull'oggetto solido esistente, è possibile definire il piano di destinazione con un singolo punto attivando l'UCS dinamico.

Specificare secondo punto di destinazione

Specifica una nuova direzione dell'asse X per la destinazione all'interno di un piano parallelo al piano XY dell'UCS corrente.

Specificare terzo punto di destinazione

Imposta l'orientamento degli assi X e Y del piano di destinazione.

Esci

Specifica che gli assi X e Y della destinazione sono paralleli agli assi X e Y gli assi dell'UCS corrente.
