In questo esempio viene illustrata la procedura per connettere prese mediante fili utilizzando il segmento di filo spline. L'altezza e la direzione di offset di default di uno dei fili devono essere sostituite, in modo che sia possibile disegnare il filo lungo il muro.
- In un disegno nuovo, associare o sovrapporre un disegno di una pianta del piano architettonica.

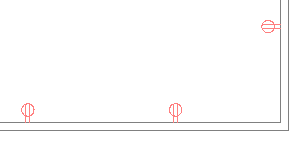

- Aggiungere diverse prese in una stanza come illustrato.
- Selezionare la presa più a sinistra e fare clic sul grip +.
- Nel riquadro proprietà, immettere una distanza in Altezza e specificare Sinistra per Offset.

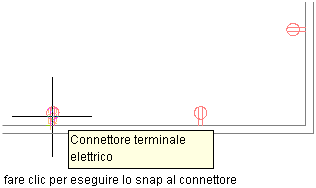

- Utilizzando gli snap Connettore terminale elettrico, specificare il primo dispositivo da connettere con i fili.
- Eseguire lo snap al connettore elettrico sul secondo dispositivo.

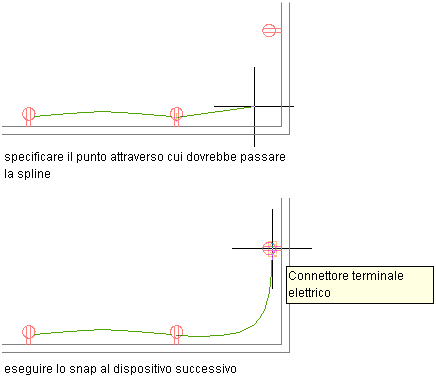

- Disegnare il terzo filo sostituendo manualmente l'altezza e la direzione di offset del filo. Per eseguire questa operazione, specificare un punto tra i dispositivi ed eseguire lo snap al terzo dispositivo.

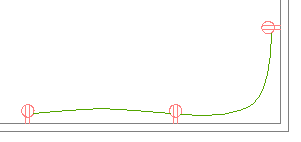

- Premere INVIO due volte per terminare il comando senza aggiungere un circuito interno.
Nota: Per informazioni dettagliate sull'aggiunta di fili e la configurazione delle relative proprietà, vedere Disegno o creazione di fili.
