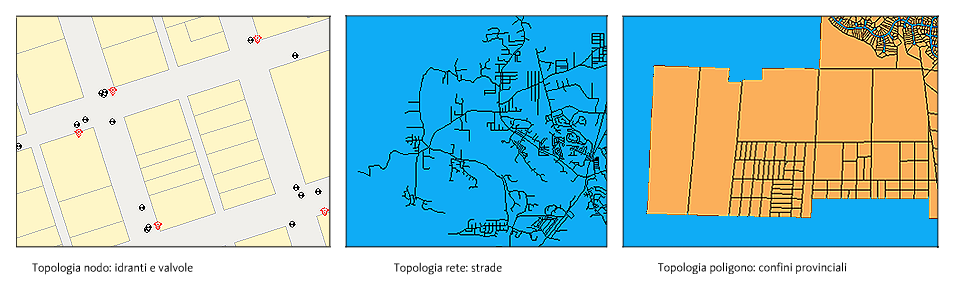

Set di strumenti AutoCAD Map 3D consente di creare topologie nodo, rete o poligono.
Topologie nodo
- Definiscono le relazioni tra nodi (oggetti punto).
- Vengono spesso utilizzate nell'analisi insieme ad altre topologie.
Topologie rete
- Collegano i segmenti (linee) in modo da formare una rete lineare.
- I segmenti possono connettere i nodi tra loro.
Un esempio di topologia rete è un'applicazione di distribuzione idrica che traccia il flusso dell'acqua da una stazione di pompaggio alle abitazioni. Un altro esempio è rappresentato dalla rete stradale. Per le topologie rete, è possibile definire la direzione di un segmento e la resistenza di un segmento o di un nodo.
Topologie poligono
- Definiscono i poligoni che rappresentano aree circoscritte, ad esempio particelle di terreno e aree censite. Il contorno comune tra aree adiacenti è definito da un unico segmento.
Tra gli usi della topologia poligono vi sono l'accertamento fiscale e la pianificazione del territorio, dove le particelle sono rappresentate da poligoni. I confini politici, ad esempio i distretti elettorali, i confini comunali, statali o provinciali, i distretti speciali e quelli scolastici, costituiscono altrettanti esempi di uso di topologie poligono.
Note
Quando si crea una topologia, è necessario tenere presenti le seguenti istruzioni:
- Prima di creare una topologia rete o poligono, utilizzare gli strumenti di correzione per correggere la Carta. Le topologie nodo in genere non richiedono correzioni.
- Prima di creare una topologia, congelare tutti i layer che contengono oggetti nello spazio carta (scheda Layout). In caso contrario, questi oggetti vengono inclusi nella creazione della topologia quando si utilizza l'opzione di selezione di tutti gli oggetti.
- MAPTOPOCREATE può creare topologie su layer disattivati, ma non ha effetto sui layer congelati.
- Se durante la creazione di topologie rete o poligono si abilita l'opzione Crea nuovi nodi, Set di strumenti AutoCAD Map 3D consente di rilevare le connessioni delle linee, assegna dei nodi ai punti finali, quindi crea oggetti nodo fisico o esplicito su tutti i punti finali dei segmenti in cui non esistono oggetti. Se il layer specificato non è stato ancora creato, Set di strumenti AutoCAD Map 3D ne crea uno con un valore 7 per il colore e un tipo di linea CONTINUO.
- È possibile creare i nodi utilizzando ACAD_POINT. Per la modifica dell'aspetto e delle dimensioni, Nella riga di comando, digitare ddptype.
- Quando si crea una topologia, le informazioni vengono memorizzate come dati oggetto su ciascun elemento della topologia e salvate con la Carta geotopografica. Ad ogni nodo, segmento o poligono viene automaticamente attribuito un numero di identificazione (ID) univoco. Ogni ID viene elaborato automaticamente quando si utilizza un comando di topologia.
