Utilizzare la funzione Blocco per mantenere la direzione che si desidera misurare e per evitare di spostare o modificare la linea o l'area di misurazione.
Durante la misurazione, la geometria di un oggetto potrebbe interferire con la corretta misurazione. Il bloccaggio consente di mantenere la posizione precisa della geometria misurata in relazione al primo punto di misurazione creato. Ad esempio, è possibile attivare un blocco all'asse X o in un allineamento parallelo alla superficie di un oggetto. Le linee di misurazione cambiano di colore in base al tipo di blocco utilizzato. È possibile alternare le diverse modalità di bloccaggio durante la misurazione di punti multipli premendo i tasti di scelta rapida.
Nota: I blocchi paralleli, perpendicolari e all'asse Z non sono disponibili per i fogli 2D.

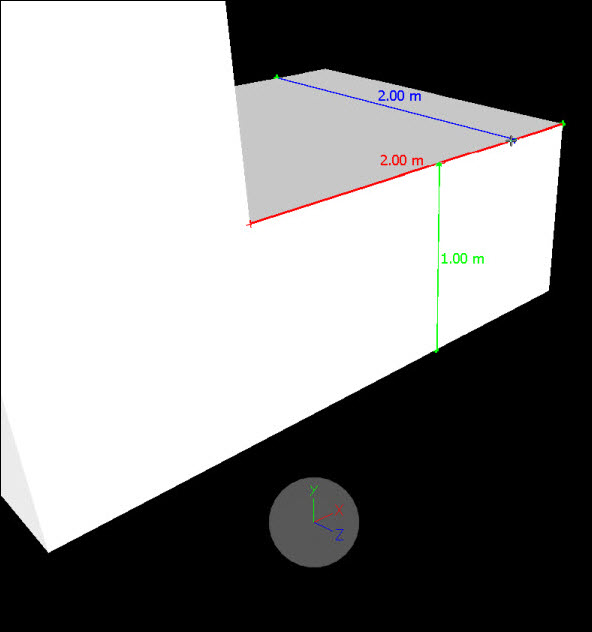

Blocco all'asse X, Y e Z
- Asse X: asse orizzontale, indicata da una linea di misurazione di colore rosso.
- Asse Y: asse verticale, indicata da una linea di misurazione di colore verde.
- Asse Z: profondità, indicata da una linea di misurazione di colore blu.
Nota: Quando si utilizzano i fogli 2D, sono disponibili solo i blocchi all'asse X e Y.

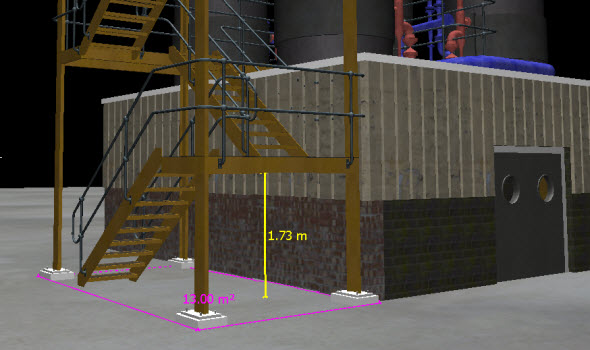

Blocco perpendicolare e blocco parallelo
- Perpendicolare: consente di attivare un blocco in un allineamento perpendicolare alla superficie del punto iniziale. Indicato da una linea di misurazione di colore giallo. Utilizzare il blocco perpendicolare con uno strumento di misurazione di un punto per misurare, ad esempio, l'altezza di una stanza.
- Parallelo: consente di attivare un blocco in un allineamento parallelo alla superficie del punto iniziale. Indicato da una linea di misurazione di color magenta. Utilizzare il blocco con uno strumento di misurazione dell'area per misurare, ad esempio, il perimetro di una stanza.
