フィレット サーフェスの種類を選択する
構築する必要のあるトランジション サーフェスの種類に基づき、フィレット ツールのオプションを選択および設定する方法について説明します。
Surfaces ツール パレットで、Surface Fillet ツール
を選択してから、
アイコンを選択してフィレット コントロール ウィンドウを表示します。
Construction Type と Variable Fillets オプションを使用して、ツールでフィレット サーフェスをどのように作成するかを選択できます。
Construction Type を RADIUS に設定して Variable Fillets をオフにすると、フィレット全体で一定の半径が維持されます。
Construction Type を CHORD に設定して Variable Fillets をオフにすると、フィレット全体で一定の幅(弦の長さ)が維持されます。

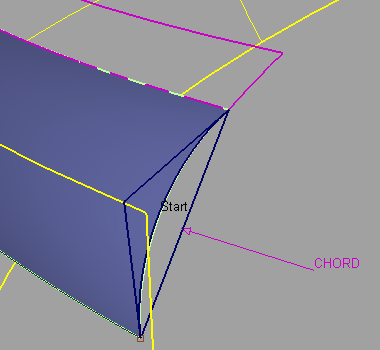

注:弦の長さとは、指定した U パラメータ値における、フィレットの両端を結ぶ直線の長さです。

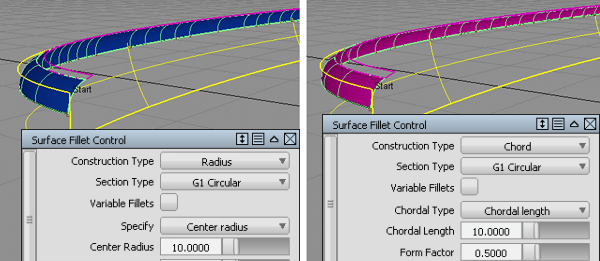

一定半径のフィレットと一定の弦のフィレット
Construction Type を RADIUS に設定して Variable Fillets をオンにすると、フィレットの長さに沿った異なるポイントに半径を設定することができます。
Construction Type を CHORD に設定して Variable Fillets をオンにすると、フィレットの長さに沿った異なるポイントに弦の長さ(または接線の長さ)を設定できます。

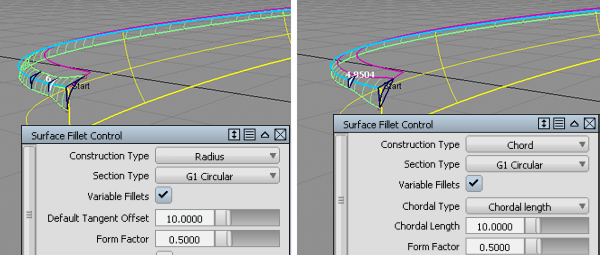

可変半径のフィレットと可変の弦のフィレット
サーフェス カーブ(サーフェス境界、トリム エッジ、 アイソパラメトリック カーブ、カーブオンサーフェス)の間にフィレットを作成するには、Surfaces ツール パレットから Multi-Surface Blend > Freeform Blend ツール
の順に選択します。
