Surfaces > Rolled Edge > Panel Gap ツールは高機能の Rolled Edge ツールです。フランジ(エッジを定義する)、パネルとエッジ間のフィレット、ギャップの下部にあるオプションのクローズアウト サーフェスなど、仕上げパネル ギャップを定義する多数のサーフェスを作成できます。

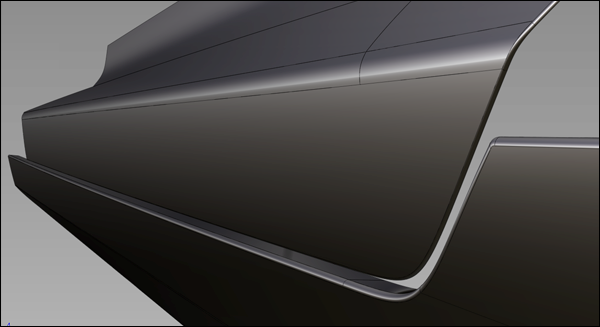

パネル ギャップの例。

選択内容の入力

パネル ギャップのフィレットとフランジを作成するには、2 つの方法を使用できます。

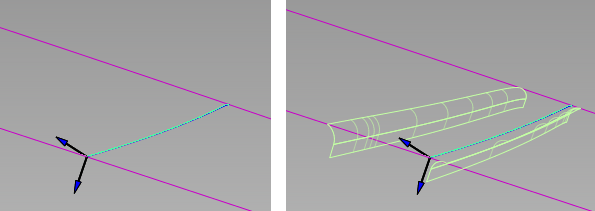

1. 1 つ以上の接線連続サーフェス カーブの選択。これは、ギャップ条件の定義に必要なすべての入力を示します。

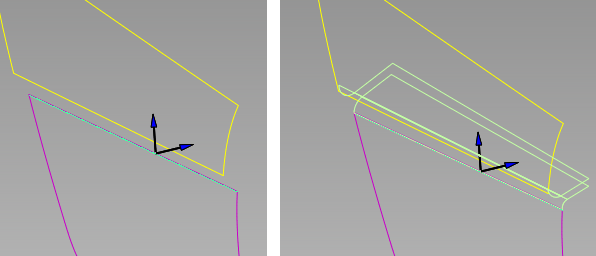

2. 複数の接線連続サーフェスの選択(下図では黄色表示)。プライマリ サーフェスからオフセットを設定できます。また、セカンダリ フィレットとフランジの構築に使用されます。



パネル ギャップを作成する

1. Surfaces ツール パレットで、Rolled Edge > Panel Gap ツール の順に選択してから、 アイコンを選択してコントロール ウィンドウを開きます。

2. 1 つのサーフェス カーブまたは複数の接線連続サーフェス カーブを選択します(ギャップの一方を定義)。

   カーブは緑色にハイライト表示され、サーフェスはピンクになります。

3. 次のいずれかの操作を行います。

   • Build ボタンをクリックし、手順 5 に進みます。
   • セカンダリ フィレットとフランジのセットを構築する隣接サーフェスを選択する場合、Adjacent Surfaces ボタンをクリックします。

4. (セカンダリ フィレットとフランジがある)接線連続サーフェスのセットを選択し、Build ボタンをクリックします。

   サーフェスが黄色に変わります。

5. 青色の矢印をクリックし、必要に応じて、フィレット/フランジまたはギャップの方向を変更し、Build ボタンをクリックします。

   プライマリ/セカンダリ フィレットおよびフランジが構築されます。パネル サーフェスはフィレットのエッジに自動的にトリミングされ、ギャップが作成されます。

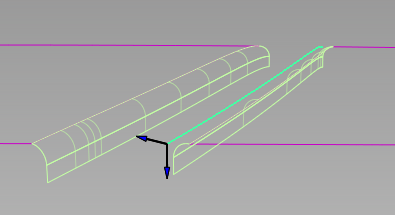

   単一のパネル サーフェス内に、カーブオンサーフェスに沿って構築されるギャップ

6. コントロール ウィンドウのオプションを変更し、Build をもう一度クリックします。

   4 つのサーフェスが再計算されます。

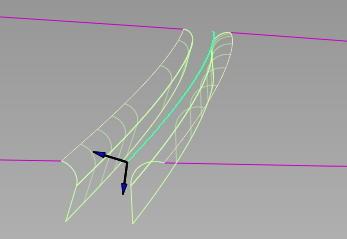

   フィレットの半径、フランジの角度と長さ、およびギャップの距離の変更後。

7. Modify Primary Range と Modify Secondary Range をオンにし、必要に応じて、スライダまたはマニピュレータを使用してパネル ギャップの範囲を調整します。Build ボタンをクリックします。

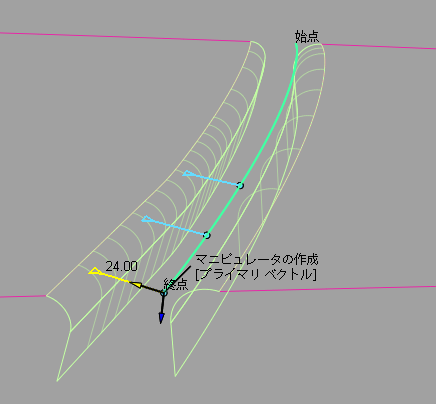

8. 可変のギャップを作成するには、Variable geometry をオンにし、サーフェス カーブをクリックしてギャップ マニピュレータを配置し、その位置と幅を調整します。また、ギャップに沿って、プライマリ(ドラフト)ベクトルまたはセカンダリ ベクトルの方向を変更することもできます。



フィレットとフランジにはコンストラクション ヒストリがあるため、入力カーブを変更すると、それらの出力サーフェスが更新されます。

ツールの終了後にパネル ギャップを変更するには、Object Edit > Query Edit を選択し、出力サーフェス(フィレットまたはフランジ)のいずれかを選択して、通常の方法でツールを再起動します。
