グリップを使用してらせん階段を編集するには

らせん階段のグリップを使用して階段を編集するには、このトピックの手順を参照してください。

グリップ	説明
(半径)	らせん階段の半径を変更します。
(一続き階段を回転)	らせん階段の一続き階段を回転します。
(高さ)	らせん階段の高さを変更します。
(一続き階段テーパ)	らせん階段の一続き階段テーパを変更します。
(エッジ)	エッジを追加することで、らせん階段の一続き階段の幅を変更します。
(エッジ)	エッジを移動することで、らせん階段の一続き階段の幅を変更します。
(反転)	らせん階段を反転します。
(グラフィックス パスの場所)	らせん階段のグラフィックス パスの場所を変更します。

らせん階段の寸法を編集する

1. らせん階段を選択します。
2. [エッジの編集]グリップを選択して、エッジ編集モードにアクセスします(一続き階段の幅と一続き階段テーパ)。
   注: または [階段]タブ [修正]パネル [エッジをカスタマイズ]ドロップダウン [編集]をクリックします.
3. 変更する寸法のグリップを選択します。

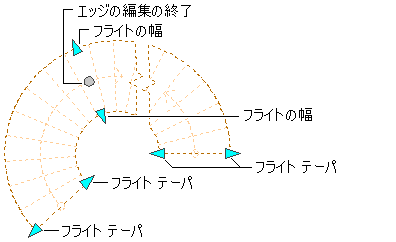

   らせん階段一続き階段テーパおよび幅、および[エッジの編集の終了]グリップ

4. 目的の寸法が表示されるまでグリップを移動して 1 回クリックするか、寸法の値を入力します。
5. 階段のエッジの編集が完了したら、[エッジの編集の終了]グリップをクリックして既定の階段編集モードに戻ります。
6. 右クリックして[すべて選択解除]をクリックします。グリップがオフに切り替わります。

らせん階段の位置を変更する

1. らせん階段を選択します。
2. 適切なグリップを選択して、階段の位置、始点、構築線、グラフィックス パス、または終点を変更します。始点を中心に階段を回転することもできます。

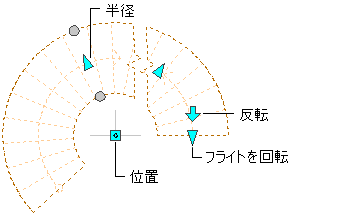

   らせん階段の半径、フリップ、一続き階段の回転、およびロケーション グリップ

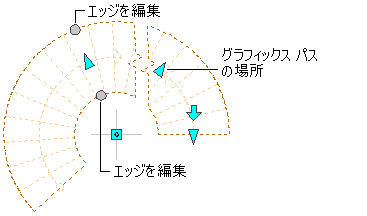

   螺旋階段グラフィック パス ロケーション、およびエッジの編集グリップ

3. 目的の場所に階段を移動して 1 回クリックするか、値を入力して[ENTER]を押します。

   任意の編集モードで 2 番目の方向に特定の値を入力する場合には(XY 平面に沿って編集中に Y 方向に値を入力する場合など)、[Tab]を押すと 2 つの方向の間で順番に選択できます。

   また、特定の方向のみに沿って階段を移動するよう、ロックすることもできます。 現在の編集モードで寸法方向のいずれかの値を入力してから[Tab]を押すと、階段の移動が 2 番目の寸法方向に拘束されます。たとえば、XY 平面に沿って編集している場合には、X 寸法に値を入力して、[Tab]を押すことができます。X 寸法は入力された値にロックされ、階段の移動は Y 寸法方向に拘束されます。

4. 右クリックして[すべて選択解除]をクリックします。グリップがオフに切り替わります。

らせん階段の高さを変更する

1. らせん階段を選択します。
2. 高さグリップを移動して、階段の高さを変更します。
   注: このグリップは、階段の 3D ビューにのみ表示されます。

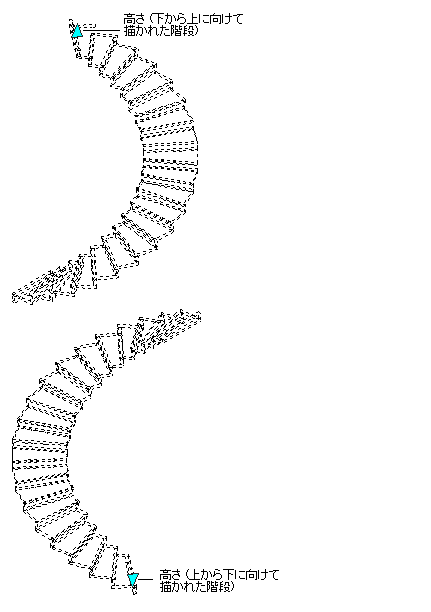

   らせん階段の高さグリップ

3. 右クリックして[すべて選択解除]をクリックします。グリップがオフに切り替わります。
