寸法スタイルを読み込むには

寸法スタイルを現在の図面に読み込むには、次のいずれかの方法を使用します。

DesignCenter

他の図面または図面テンプレートから複数の寸法スタイルを読み込むには、DesignCenter を使用します。

1. [表示]タブ > [パレット]パネル > [DesignCenter]をクリックします。 検索
2. DesignCenter のツールバーの[ロード]をクリックします。
3. 読み込む寸法スタイルが含まれた図面または図面テンプレートに移動し、[開く]をクリックします。

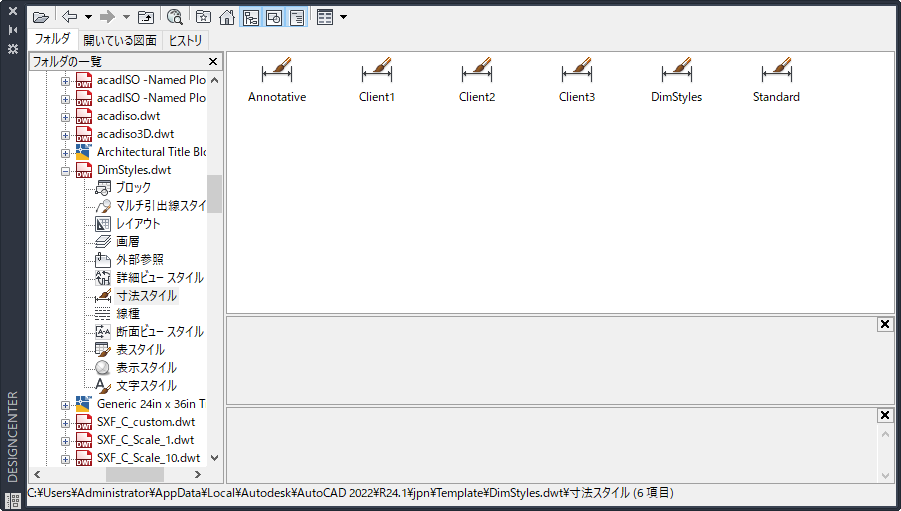

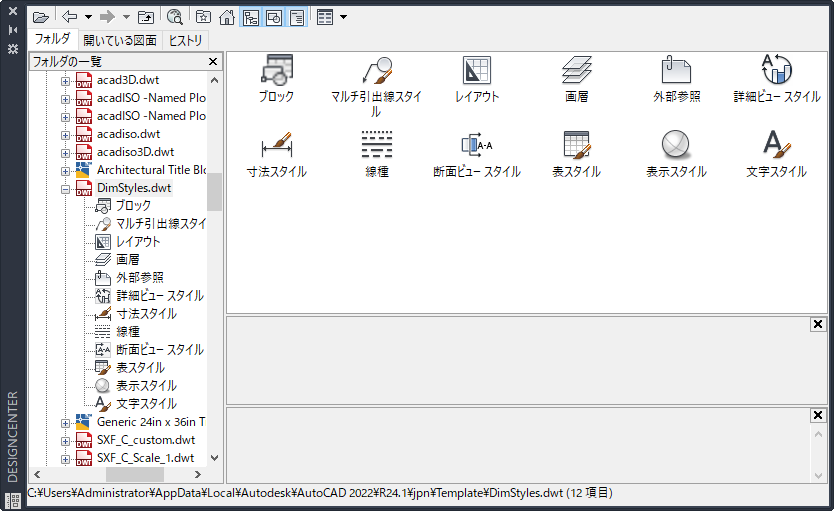

4. 右側のペインで[寸法スタイル]をダブルクリックして個々の寸法スタイルを表示します。

5. 読み込む寸法スタイルを選択します。[Shift]または[Ctrl]キーを押しながら選択することにより、複数の寸法スタイルを選択できます。
6. 右クリックして[寸法スタイルを追加]を選択します。

   寸法スタイルが現在の図面に追加されます。

注: 現在の図面に既に存在する寸法スタイルは、読み込まれず更新されません。

コピーして貼り付ける

1 つの寸法スタイルを読み込むには、この方法を使用します。

1. 読み込む寸法スタイルが含まれている図面を開きます。
2. 読み込む寸法スタイルを使用している寸法オブジェクトを選択します。必要な場合は寸法を挿入します。
3. [Ctrl]+[C]を押すか、[ホーム]タブ > [クリップボード]パネル > [コピー]をクリックします。 検索
4. 寸法スタイルの読み込み先図面に切り替えます。
5. [Ctrl]+[P]を押すか、[ホーム]タブ > [クリップボード]パネル > [貼り付け]をクリックします。 検索

   貼り付けた寸法と一緒に寸法スタイルが読み込まれます。

   注: 貼り付けた寸法の寸法優先設定は、寸法スタイルと一緒には読み込まれません。
6. 寸法を削除します。
