点群は、3D の点データから構成される大きなデータ セットです。航空 LiDAR (Light Detection And Ranging)のレーザ スキャナは、地理的な点群データを収集するために使用される最も一般的な機器です。
地理的な LiDAR データが最も一般的に使用されるのは、LAS (LiDAR Aerial Survey)または ASCII (.xyz)形式です。LAS は、American Society of Photogrammetry and Remote Sensing によって定義された業界標準ファイル形式で、点分類のシステムが含まれます。処理済みの LAS ファイルには、むき出しの地表、高植生地、低植生地、建物などとして分類された点があります。

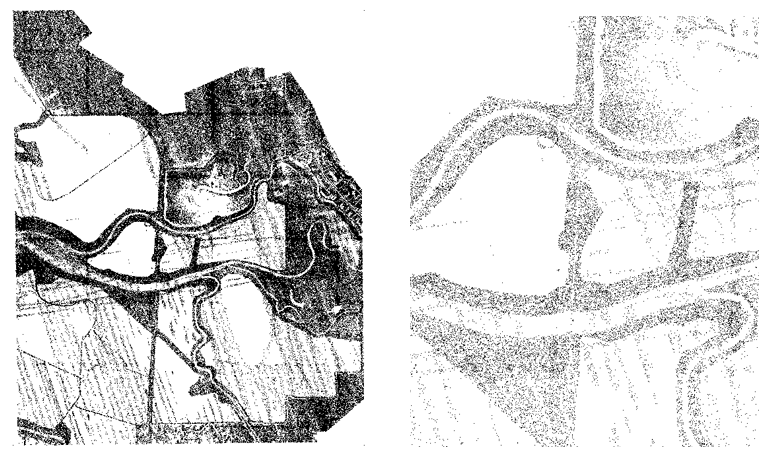

点群にズームして、個々の点の分布を確認します。
点群は、建物の外側や内側、製造プラント、地形、製造品目のような物理的オブジェクトからスキャンされた未処理データから取得されます。未処理データを収集したら、読み込み可能な点群ファイルに変換する必要があります。Autodesk ReCap™ は、未処理のスキャン データを、スキャン ファイル(RCS ファイル)や、複数の RCS ファイルを参照するプロジェクト ファイル(RCP ファイル)に変換します。 これらの形式は両方とも AutoCAD Map 3D ツールセット の図面にアタッチできます。その後、点群画層を表示マネージャに追加し、点群データをフィルタしたり色のスタイル設定を適用することができます。
