Shift 키를 누른 채 TRIM 명령과 EXTEND 명령 간을 전환할 수 있다는 사실을 알고 계셨습니까?
설계 작업을 할 때 비교적 서로 가까이에 있는 형상을 자르고 연장해야 할 수 있습니다. TRIM 명령과 EXTEND 명령을 따로 시작하여 사용하는 대신, TRIM 또는 EXTEND를 시작한 다음 선택한 객체의 자르기와 연장 간에 전환할 수 있습니다.
주: 비디오에는 오디오 또는 자막이 포함되어 있지 않습니다.
동일한 명령으로 자르기 및 연장
다음 단계의 목적은 TRIM 명령의 자르기 모드와 연장 모드 간을 전환하는 방법을 보여 주기 위한 것입니다.
- 아래에 표시된 대로 일부 형상을 작성합니다.
- 홈 탭 > 수정 패널 > 자르기를 클릭합니다. 찾기
- 객체 선택 또는 <모두 선택>: 프롬프트가 표시되면 Enter 키를 눌러 모든 객체를 절단 모서리로 선택합니다.
주: 이 프롬프트는 AutoCAD 2020 이하 버전을 사용하는 경우 또는 AutoCAD 2021 이상에서 빠른 작업 모드가 비활성화된 경우에 표시됩니다. 빠른 작업 모드 기능에 대한 자세한 내용은 간소화된 자르기 및 연장 옵션을 참고하십시오.

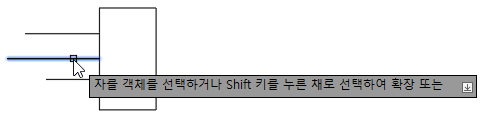

- 자를 객체를 선택하거나 Shift 키를 누른 채 선택하여 연장 프롬프트에서 직사각형을 교차하는 선의 끝점 근처를 선택하여 각 선을 자릅니다.

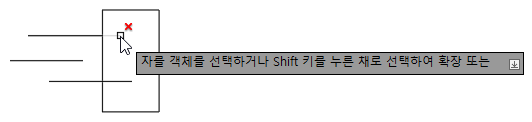

주: 자를 객체를 선택하기 전에 AutoCAD에서 수행될 변경 사항에 대한 미리보기를 제공합니다. - 이제 Shift 키를 누른 상태에서 다른 선을 선택하여 직사각형까지 연장합니다. Shift 키를 놓아 연장 모드를 종료합니다.
- Enter 키를 눌러 명령을 종료합니다.
울타리 선택
자르거나 연장할 객체를 개별적으로 선택하면 시간이 많이 걸릴 수 있습니다. TRIM 및 EXTEND 명령 모두 울타리 선택을 사용하는 기능을 지원하므로 여러 객체를 선택할 수 있습니다.
- 새 도면을 작성하거나 알려진 교차 형상이 있는 도면을 엽니다.
- 홈 탭 > 수정 패널 > 자르기를 클릭합니다. 찾기
- 객체 선택 또는 <모두 선택>: 프롬프트가 표시되면 Enter 키를 눌러 모든 객체를 절단 모서리로 선택합니다.
- 자를 객체를 선택하거나 Shift 키를 누른 채 선택하여 연장 프롬프트에서 F를 입력하고 Enter 키를 누릅니다.

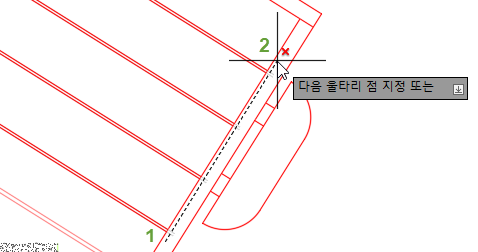

- 자르거나 연장할(Shift 키를 누르고 있는 경우) 객체를 교차하도록 울타리 선택의 첫 번째 점과 두 번째 점을 지정합니다.
- 필요에 따라 계속해서 점을 지정하여 울타리 선택을 정의합니다.

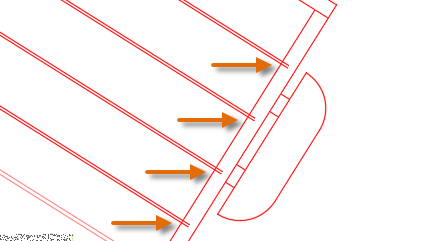

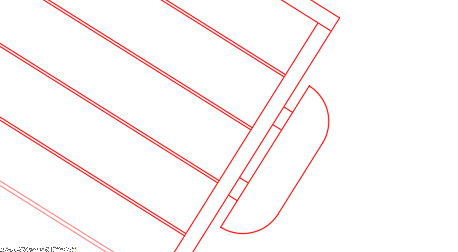

- Enter 키를 두 번 눌러 울타리 선택을 종료하고 선택된 객체를 자른 후 TRIM 명령을 종료합니다.
요약
객체는 작성되는 것보다 수정되는 경우가 더 많습니다. Shift 키를 사용하여 자르기와 연장 모드 간을 전환하는 것과 같은 새로운 팁과 간소화된 워크플로우를 익히면 사용하는 명령은 줄이면서 설계에 더욱 집중할 수 있습니다.
객체 자르기 및 연장
다음은 객체 자르기 및 연장과 관련하여 가장 일반적으로 사용되는 명령과 시스템 변수입니다.
| 명령 | 설명 |
|---|---|
| EXTEND | 다른 객체의 모서리와 만나도록 객체를 연장합니다. |
| LENGTHEN | 객체의 길이와 호의 사이각을 변경합니다. |
| STRETCH | 선택 윈도우나 폴리곤과 교차하는 객체를 신축합니다. |
| TRIM | 다른 객체의 모서리와 만나도록 객체를 자릅니다. |
| 시스템 변수 | 설명 | 기본값 | 저장 위치 |
|---|---|---|---|
| COMMANDPREVIEW | 특정 명령의 가능한 결과 미리보기가 표시되는지 여부를 조정합니다. | 1 | 레지스트리 |
| EDGEMODE | TRIM 및 EXTEND 명령이 절단 모서리 및 경계 모서리를 결정하는 방법을 조정합니다. | 0 | 레지스트리 |
| TRIMEDGES | 빠른 작업 모드를 사용하여 해치까지 자르기 및 연장 시 해치 모서리로 제한할 것인지 아니면 해치 패턴 내의 객체를 포함할 것인지를 조정합니다. | 1 | 레지스트리 |
| TRIMEXTENDMODE | TRIM 및 EXTEND 명령이 간소화된 입력을 사용할지 여부를 조정합니다. | 1 | 레지스트리 |
AutoCAD 도움말 시스템에서 이러한 명령 및 관련 시스템 변수에 대해 자세히 알아보십시오. 시스템 변수 설정을 사용하여 자신의 요구 사항에 가장 적합한 항목을 찾아볼 수 있습니다.
