FAQ: 해치 객체를 작성하거나 표시할 때 발생하는 문제를 해결하려면 어떻게 해야 합니까?

해치 객체의 작성 및 표시에 영향을 주는 문제가 발생할 수 있습니다. 이 문서에서는 해치 객체를 작성하거나 표시할 때 발생할 수 있는 다음과 같은 상황에 대해 중점적으로 설명합니다.

• 유효한 해치 경계를 찾지 못함
• 해치 간격이 너무 좁거나 대시 크기가 너무 작음
• 해치 객체가 표시되지 않음
• 해치 미리보기와 최종 해치 객체가 일치하지 않음

유효한 해치 경계를 찾지 못함

해치 객체를 작성하려고 할 때 유효한 해치 경계를 찾지 못했다는 알림을 받으면 매우 실망스러울 수 있습니다. 유효한 해치 경계를 찾지 못하는 가장 일반적인 이유는 다음과 같습니다.

• 해치 경계에 사용할 형상이 도면 윈도우의 화면에 완전히 표시되지 않습니다.
• 해치 경계를 정의하는 데 사용할 형상에 간격이 있습니다.
• 그래픽 카드 드라이버에 문제가 있을 수 있습니다.

해치 경계에 사용할 형상이 부분적으로만 표시됨

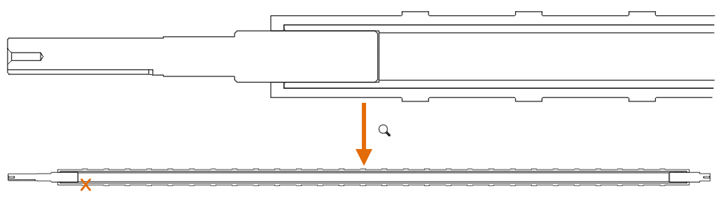

해치 객체의 경계를 정의하는 데 사용되는 모든 객체는 현재 도면 뷰에 표시되어야 합니다. 모든 객체가 현재 도면 뷰에 있지 않은 경우 다음을 수행합니다.

1. 도면의 범위로 줌합니다.

   다음 중 하나를 수행할 수 있습니다.

   • 마우스의 스크롤 휠을 두 번 클릭합니다.
   • 명령 프롬프트에서 zoom을 입력한 다음 범위 옵션을 사용합니다.
2. 해치 경계의 모든 객체를 표시하는 도면 영역을 줌합니다.
   • 명령 프롬프트에서 zoom을 입력한 다음 윈도우 옵션을 사용합니다.
   • 객체 주위에 해치 객체의 경계를 정의할 상자를 지정합니다.
3. HATCH 명령을 시작하고 해치의 경계를 일반으로 지정합니다.



해치 경계 형상의 간격

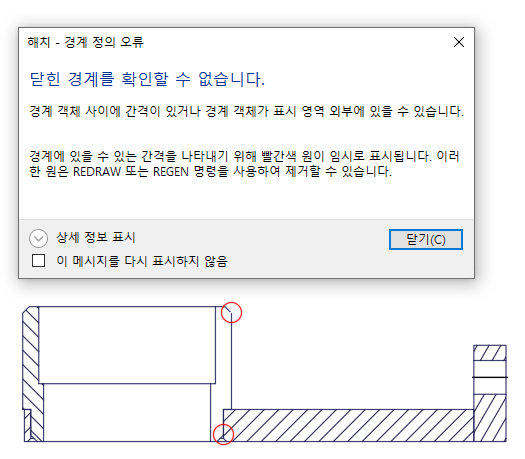

해치 경계를 정의할 때 형상에 간격이 있을 수 없습니다. 형상에서 간격을 찾는 것은 쉽지 않지만, 가능한 경우 해치로 채우려는 객체 간의 잠재 간격을 AutoCAD에서 식별하는데 도움을 줄 수 있습니다.

AutoCAD에 제안 사항이 표시되지 않으면 다음 중 하나를 수행하여 객체 간의 간격을 처리할 수 있습니다.

• HPGAPTOL 시스템 변수의 값을 늘리고 해치를 다시 시도합니다. 기본적으로 이 시스템 변수는 0.000 단위로 설정됩니다. 즉, 해치 경계가 완전히 닫혀야 합니다. 명령 프롬프트에서 hpgaptol을 입력한 다음 새 최대 간격 크기를 입력합니다. 최대 간격 크기는 거의 닫힌 객체에서 해치 경계를 계산하는 데 사용됩니다.
• 닫힌 영역 내부에 점을 지정하여 해치 경계를 정의하는 대신 해치 상황별 리본 탭의 경계 객체 선택 도구를 사용하여 해치 경계를 정의할 객체를 선택합니다.

하드웨어 가속

하드웨어 가속은 화면상의 그래픽 표시를 향상시키고 해치 경계 탐지와 관련된 계산을 수행하는 데 사용됩니다. 오래된 그래픽 카드 드라이버로 인해 성능이 저하되고 화면표시 문제가 발생할 수 있으며 해치 경계 계산 문제가 발생할 수도 있습니다. 오래된 그래픽 카드 드라이버가 문제의 원인이라고 생각되면 AutoCAD용의 인증된 그래픽 카드 드라이버(https://www.autodesk.com/autocad-graphicscard-kor) 또는 제조업체에서 제공하는 그래픽 카드의 최신 드라이버를 설치해 보십시오.

해치 간격이 너무 좁거나 대시 크기가 너무 작음

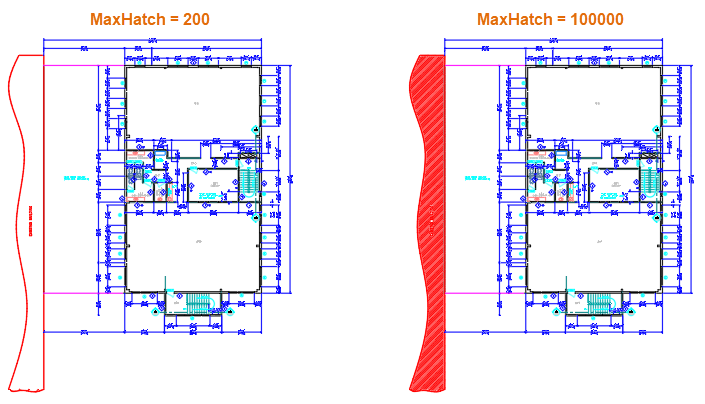

패턴이 표시되지 않도록 하기 위해 영역만 해치했습니까? 그랬다면 패턴이 너무 조밀했기 때문일 수 있습니다. 그렇지 않은 경우 대시 크기가 너무 작아서 패턴에 선이 너무 많이 생성되었기 때문일 수 있습니다. 이 경우 해치 객체에 지정된 축척 또는 최대 해치 화면표시 설정을 조정해야 할 수 있습니다. 기본적으로 최대 해치 화면표시 설정 값은 100,000이며, 대부분의 경우에 이상적입니다. 그러나 도면에서 이 문제가 발생하는 경우 최대 해치 설정 값을 늘려야 할 수 있습니다. 최대 해치 설정은 MaxHatch 환경 변수를 사용하여 변경할 수 있습니다.

최대 해치 화면표시 설정 조정

다음 방법 중 하나를 사용하여 최대 해치 화면표시 설정을 변경할 수 있습니다.

• setenv AutoCAD 및 AutoCAD 기반 제품의 AutoLISP 함수입니다.

  AutoLISP의 setenv 함수 구문은 다음과 같습니다.

  (setenv "MaxHatch" "<value>")

  예를 들어, 단일 해치 패턴에서 허용되는 선 값을 100,000에서 200,000으로 늘리려면 명령 프롬프트에서 다음을 입력합니다.

  (setenv "MaxHatch" "200000")

  주: MaxHatch 변수는 대소문자를 구분하므로 위에 표시된 대로 정확하게 입력해야 합니다.
• AutoCAD LT의 SETENV 명령.

  예를 들어, 단일 해치 패턴에서 허용되는 선 값을 100,000에서 200,000으로 늘리려면 명령 프롬프트에서 다음을 수행합니다.

  1. 명령 프롬프트에서 setenv를 입력합니다.
  2. 변수 이름 입력 프롬프트에서 MaxHatch를 입력합니다.
     주: MaxHatch 변수는 대소문자를 구분하므로 표시된 대로 정확하게 입력해야 합니다.
  3. 값 프롬프트에서 200000을 입력합니다.

해치 객체의 축척 조정

다음을 수행하여 해치 객체의 축척을 변경할 수 있습니다.

1. 축척을 조정할 해치 객체를 선택합니다.
2. 해치 편집기 상황별 리본 탭에서 해치 축척 패턴 문자 상자를 클릭합니다.
3. 현재 배율을 강조 표시하고 새 값을 입력합니다.
4. Enter 키를 눌러 새 배율을 적용합니다.

해치 객체가 표시되지 않음

해치가 보이지 않거나 도면에 표시되지 않는 다른 이유는 다음과 같습니다.

• 채우기 모드 설정이 꺼져 있습니다. 채우기 모드 설정은 해치 객체의 패턴을 억제하고 해당 경계만 표시할지 여부를 조정합니다.

  채우기 모드를 켜려면 다음을 수행합니다.

  1. 명령 프롬프트에서 fillmode를 입력합니다.
  2. FILLMODE에 대한 새 값 입력 프롬프트에서 1을 입력합니다.
  3. 명령 프롬프트에서 regen을 입력하여 도면의 화면표시를 재생성합니다.
• 해치가 배치된 도면층이 꺼져 있거나 동결되어 있습니다. 리본의 도면층 컨트롤 또는 도면층 특성 관리자(LAYER 명령)를 사용하여 도면층을 켜거나 동결해제합니다.

팁: 해치가 많은 도면에서 FILLMODE를 0으로 설정하면 PAN 및 ZOOM과 같은 명령을 사용하여 도면 탐색을 향상할 수 있습니다. 그러나 도면을 플로팅하거나 게시하기 전에 FILLMODE를 다시 1로 설정해야 합니다.

미리보기와 최종 해치 객체가 일치하지 않음

해치 미리보기가 최종 해치 객체의 모양과 일치하지 않는 경우가 있을 수 있습니다. 이 문제는 AutoCAD에서 최종 해치 객체를 작성할 때보다 해치 미리보기를 생성할 때 계산을 더 적게 수행하기 때문에 발생할 수 있습니다. 빠르고 응답성이 뛰어난 미리보기를 유지하기 위해 이렇게 수행됩니다.
