잠금 기능을 사용하여 측정할 방향을 유지 관리하고, 측정 선 또는 측정 영역이 이동하거나 편집되는 것을 방지할 수 있습니다.
측정 시 일부 객체 형상의 간섭으로 인해 정확하게 측정되지 않을 수도 있습니다. 잠금을 사용하면 측정된 형상이 사용자가 작성한 첫 번째 점을 기준으로 일관된 위치에 유지됩니다. 예를 들어 X축을 잠그거나 객체 표면에 평행한 정렬을 잠글 수 있습니다. 이때 사용한 잠금 유형을 반영하도록 측정 선 색상이 변경됩니다. 여러 점을 측정할 때 바로 가기 키를 눌러 여러 잠금 모드 간에 전환할 수 있습니다.
주: Z축, 평행 및 수직 잠금은 2D 시트에 사용할 수 없습니다.

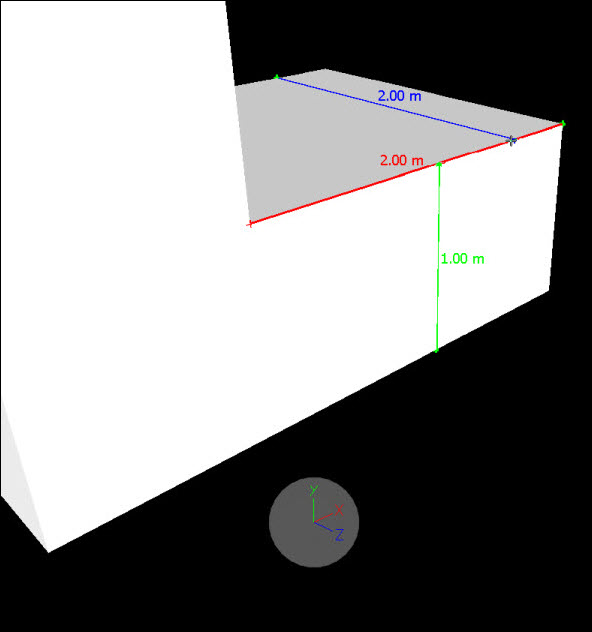

X, Y 및 Z축 잠금
- X축: 빨간색 측정 선으로 표시되는 수평 축입니다.
- Y축: 녹색 측정 선으로 표시되는 수직 축입니다.
- Z축: 파란색 측정 선으로 표시되는 깊이입니다.
주: 2D 시트를 사용하는 경우에는 X 및 Y축 잠금만 사용할 수 있습니다.

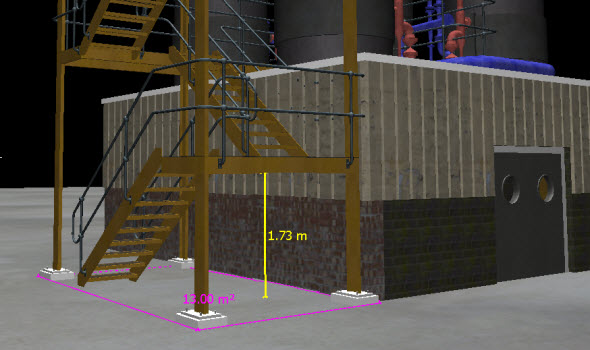

수직 및 평행 잠금
- 수직: 시작점 표면과 수직인 정렬을 잠그며, 노란색 측정 선으로 표시됩니다. 점 측정 도구와 함께 수직 잠금을 사용하여 방 높이 등을 측정할 수 있습니다.
- 평행: 시작점 표면과 평행한 정렬을 잠그며, 자홍색 측정 선으로 표시됩니다. 영역 측정 도구와 함께 사용하여 방 둘레를 측정할 수 있습니다.
