측정 도구를 사용하여 선, 각도 및 면적 측정을 수행하고 선택한 두 객체 사이의 최단 거리를 자동으로 측정할 수 있습니다.
주: 측정 시 항목의 한 점을 클릭하여 점을 등록해야 합니다. 배경을 클릭하면 아무 것도 등록되지 않습니다. 장면 뷰에서 마우스 왼쪽 버튼을 클릭하는 대신 마우스 오른쪽 버튼을 클릭하면 언제든지 측정 명령을 재설정할 수 있습니다. 이렇게 하면 새 측정 유형을 선택한 것처럼 점이 등록되지 않은 상태로 측정 명령이 다시 시작됩니다.
표준 측정선의 끝점은 장면 뷰에서 작은 십자 기호로 표현되고, 모든 선은 등록된 점 사이의 단순한 선으로 측정됩니다.

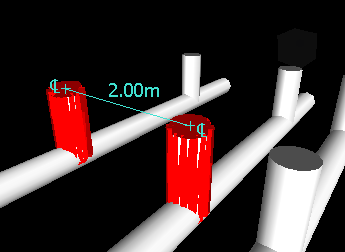

중심선에 스냅되는 측정선의 끝점은 추가 CL 표식이 있는 십자 기호로 표현됩니다.
장면 뷰에서 측정선의 색상과 두께를 변경하고 치수 레이블을 표시하거나 숨길 수 있습니다.
치수 레이블

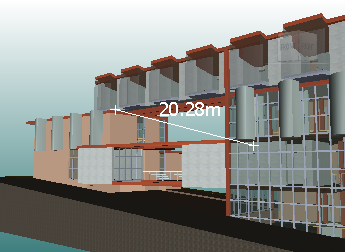

거리 기준 측정의 경우 각 선 세그먼트에 대한 치수 레이블이 그려집니다. 누적 측정의 경우 치수 레이블이 합계를 표시하고 마지막 선 세그먼트에 대해 그려집니다. 문자는 선의 중심점을 기준으로 배치됩니다.
각도 측정의 경우 각도 내부에 호 표시기가 표시되고, 각도를 양분하는 숨겨진 선에 문자 중심이 배치됩니다. 각도가 지나치게 예각인 경우 레이블이 각도 외부에 그려집니다. 이 레이블은 고정되며, 화면의 측정선이 호에 비해 너무 짧아 조정되는 경우가 아니면 확대하거나 축소할 때 크기가 조정되지 않습니다.
옵션 편집기에서 치수 레이블을 표시하거나 숨길 수 있습니다.
면적 측정의 경우 측정되는 영역의 중심에 치수 레이블이 배치됩니다.
측정을 수정 지시로 변환
측정을 수정 지시로 변환할 수 있습니다. 수정 지시로 변환 시 측정 자체는 지워지고, 수정 지시는 현재 수정 지시에 대해 설정된 색상과 선 두께를 사용합니다.
주: 측정을 수정 지시로 변환하는 경우 선과 문자는 현재 관측점에 저장됩니다.
측정 도구를 사용하여 객체 변형
측정 도구를 사용하여 현재 선택한 객체를 이동하고 회전할 수 있습니다.
