使用按需 BIM 内容

管理员工作流。

作为 AEC（Architecture, Engineering, and Construction (建筑、工程和施工)）行业中使用的产品的制造商，您可能希望生产符合 BIM 要求的模型。Autodesk Revit^® 和其他 BIM 软件的用户都期望得到简化的模型。

通过将 Autodesk Inventor^® 和 Autodesk Configurator 360 (C360) 配合起来使用，您可以创建符合 BIM 要求的内容，并通过易于使用的 Web 界面提供该内容。

Autodesk Inventor 用于创建详细模型和准备简化模型。然后，Configurator 360 用于将模型发布到 Web，AEC 用户在 Web 中可以查看详细模型、对其进行配置，然后选择适用于 Revit 或其他 BIM 软件的格式下载 Configurator 360 简化模型。

对于管理员用户

调整此工作流以满足您的特定需求。

为相关的 BIM 设计创建一个设计组

建议一次性完成。

1. 在“设计”选项卡上，选择 。
2. 为新组 命名。
3. 上传您的模型并将设计拖动到“BIM Designs”组中。
   注： 设计最初仅限于管理员用户才能查看。

   启用相关的 BIM 输出格式

   一次性：通过将所需的输出格式拖动到设计组中，启用相关的 BIM 输出格式。

   有关如何准备 Inventor 部件以用于“按需 BIM 内容”的详细信息，请参见关于准备 Inventor 部件以用于“按需 BIM”。

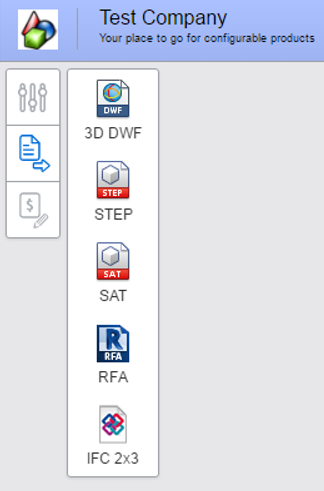

   BIM 输出格式类型：

   • RFA：Autodesk Revit（Revit FAmily (Revit 族)）文件的原生文件格式。

     Revit 族与 Inventor iPart 或 iAssembly 类似。每个 Revit 族包含多种类型，它们与 iPart/iAssembly 成员文件类似。Revit 用户可以插入族中任意类型的多个实例。尽管 RFA 文件通常包含多种类型，但使用 Configurator 360 创建的 RFA 文件却只包含一种类型。

   • IFC 2x3：多个 AEC 软件供应商支持的中性文件格式，类似于制造行业中的 IGES 或 STEP。

   BIM 输出格式类型

   在孔修补模式设为“全部”的情况下，将对部件进行收缩包裹。在这种情况下，孔表示真正的圆形孔和任意形状的空腔。所有这些孔都会得到修补。

4. 若要测试 Web 页面的输出，请从“管理员”页面中打开 您的设计。
5. 从输出列表中选择“RFA”或“IFC 2x3”，并确保它们正常工作。



6. 通过从下拉菜单中选择“无限制的查看”，可以访问您的设计和最终用户的页面。
