Utilisation du contenu BIM à la demande

Flux de travail de l'administrateur.

En tant que fabricant de produits utilisés dans le secteur AEC (architecture, ingénierie et construction), vous pouvez avoir besoin de produire des modèles compatibles avec le BIM. Les utilisateurs d'Autodesk Revit^® et d'autres logiciels de modélisation des informations sur le bâtiment (BIM) s'attendent à recevoir des modèles simplifiés.

Autodesk Inventor^® et Autodesk Configurator 360 (C360) fonctionnent conjointement pour soutenir vos efforts de création de contenu compatible avec le BIM et fournir ce contenu par le biais d'une interface Web conviviale.

Autodesk Inventor permet de créer le modèle détaillé et de préparer le modèle simplifié. Configurator 360 est ensuite utilisé pour publier le modèle sur le site Web, où les utilisateurs AEC peuvent visualiser le modèle détaillé, le configurer et télécharger le modèle Configurator 360 simplifié dans un format compatible avec Revit ou tout autre logiciel BIM.

Pour l'utilisateur administrateur

Ajustez ce flux de travail pour qu'il réponde à vos besoins et exigences.

Création d'un groupe de conception pour les conceptions BIM associées

Opération recommandée effectuée une seule fois.

1. Dans l'onglet Conceptions, cliquez sur .
2. Nommez votre nouveau groupe .
3. Chargez votre modèle et faites glisser la conception vers le groupe BIM Designs.
   Remarque : Initialement, seul l'utilisateur administrateur peut visualiser la conception.

   Activation des formats de sortie BIM appropriés

   Unique : activez les formats de sortie BIM appropriés en faisant glisser les formats de sortie souhaités vers un groupe de conception.

   Pour en savoir plus sur comment préparer votre ensemble Inventor en vue d'utiliser le contenu BIM à la demande, reportez-vous à la rubrique A propos de la préparation d'un ensemble Inventor pour le contenu BIM à la demande.

   Types de formats de sortie BIM :

   • RFA : format de fichier natif pour les fichiers Autodesk Revit (Revit FAmily).

     Une famille Revit s'apparente à une iPièce ou un iEnsemble Inventor. Chaque famille Revit contient plusieurs types, qui sont similaires à des fichiers membre d'iPièces/iEnsembles. L'utilisateur Revit peut insérer plusieurs occurrences d'un type donné dans la famille. Bien que les fichiers RFA comportent généralement plusieurs types, les fichiers RFA créés par Configurator 360 n'en contiennent qu'un seul.

   • IFC 2x3 : format de fichier neutre pris en charge par plusieurs fournisseurs de logiciels AEC, similaire au format IGES ou STEP dans le secteur de la fabrication.

   Types de formats de sortie BIM

   L'ensemble est emballé avec l'option de remplissage de perçage définie sur Aucun. Dans ce contexte, le perçage désigne des poches et des perçages circulaires ayant une forme arbitraire. Tous ces perçages sont corrigés.

4. Pour tester la sortie de votre page Web, ouvrez votre conception à partir de la page d'administrateur.

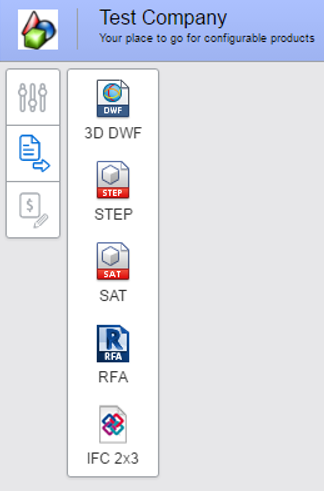

5. Sélectionnez RFA ou IFC 2x3 dans la liste des sorties et assurez-vous que ces formats fonctionnent correctement.



6. Autorisez l'accès à votre conception et à la page de l'utilisateur final en sélectionnant l'option Affichage sans restrictions dans le menu déroulant.
