Работа с компонентами BIM по запросу

Рабочий процесс администратора.

Изготовителям продуктов, используемых в архитектурно-строительной отрасли, может понадобиться создавать модели, соответствующие требованиям технологии BIM. Пользователи Autodesk Revit^® и других программных продуктов на основе BIM ожидают получения упрощенных моделей.

Совместное использование Autodesk Inventor^® и Autodesk Configurator 360 (C360) упрощает создание компонентов с поддержкой BIM и их размещение в интернете через удобный веб-интерфейс.

Сначала с помощью Autodesk Inventor создается подробная модель и подготавливается упрощенная модель. Затем модель публикуется в интернете через Configurator 360, после чего пользователи, занимающиеся архитектурой и строительством, могут просматривать и конфигурировать подробную модель, а также скачивать ее упрощенную версию, созданную для Configurator 360, в том формате, который поддерживается Revit или другим программным обеспечением на основе BIM.

Для пользователя с правами администратора

Данный рабочий процесс можно адаптировать в соответствии с конкретными потребностями и ограничениями.

Создание группы связанных проектов BIM

Рекомендуется, выполняется однократно.

1. На вкладке «Проекты» щелкните .
2. Введите имя новой группы .
3. Выгрузите модель и перетащите ее в группу BIM Designs.
   Прим.: По умолчанию проект может просматривать только пользователь с правами администратора.

   Активация нужных форматов вывода BIM

   Выполняется однократно. Активируйте нужные форматы вывода BIM путем перетаскивания форматов в группу проектов.

   Дополнительные сведения о подготовке сборки Inventor к использованию в качестве компонента BIM по запросу см. в разделе Подготовка сборки Inventor к использованию в качестве компонента BIM по запросу.

   Типы форматов вывода BIM:

   • RFA: собственный формат файлов приложения Autodesk Revit (семейство Revit).

     Семейство Revit аналогично параметрической детали или сборке Inventor. Каждое семейство Revit содержит несколько типов, которые аналогичны элементам параметрических деталей и сборок. Revit позволяет вставлять в семейство несколько экземпляров любого из типов. Хотя файлы RFA обычно содержат несколько типов, файлы этого формата, созданные в Configurator 360, содержат только один тип.

   • IFC 2x3: нейтральный формат файлов, поддерживаемый многими разработчиками программного обеспечения для архитектуры и строительства; аналогичен форматам IGES или STEP, используемым в сфере промышленного производства.

   Типы форматов вывода BIM

   Сборка преобразуется во внешний контур, при этом параметру заливки отверстий присваивается значение «Все». В данном контексте под отверстиями подразумеваются круглые отверстия и карманы любой произвольной формы. Все эти отверстия будут заполнены.

4. Для проверки вывода на веб-странице откройте проект через страницу администратора.

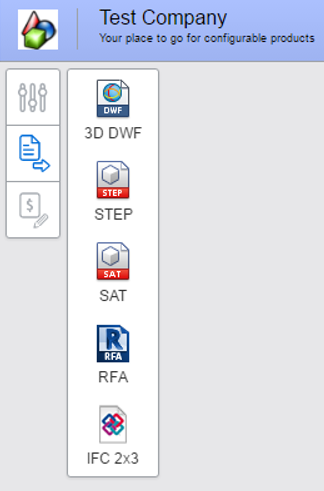

5. Выберите RFA или IFC 2x3 из списка вариантов вывода и убедитесь, что они работают правильно.



6. Откройте доступ к проекту и пользовательской странице, выбрав в раскрывающемся меню параметр «Просмотр без ограничений».
