发布为矢量

发布为矢量将导出快照，而不会丢失清晰度。输出 .svg 文件的文件大小小于光栅图像文件。

访问命令： “常用”选项卡 “发布”面板 “矢量”。

“发布矢量”对话框

选择要发布的对象 - 当前快照 发布当前快照。

增强的矢量输出(文件中将包括边界表示数据)

确保矢量输出具有较高的质量。当 Inventor Server 支持插入的数据时，此选项可用。

支持的文件类型包括：

• Inventor 文件 (.ipb, .iam)
• CATIA V4 文件 (.model, .session)
• CATIA V5 文件 (.CATPat, .CATProduct)
• IGEST 文件 (.igs, .ige, .iges)
• JT 文件 (.jt)
• NX 文件 (.prt)
• Parasolid 文本文件 (.x_t)
• Parasolid 二进制文件 (.x_b)
• Pro/ENGINEER 文件 (.asm, .prt, .g)
• SAT 文件 (.sat)
• SolidWorks 文件 (.prt, sldprt, .asm, .sldasm)
• STEP 文件 (.stp, .ste, .step)

模型参考：
状态	该零部件的状态为“正常”。 使用插入源零部件时使用的文件路径找不到该源零部件。 零部件需要更新。 注： 当所有零部件都是正常状态时，您可以继续发布为矢量。
零部件	显示插入的模型的名称。
参考	显示插入的模型的文件路径。
浏览器	当零部件状态标记为“丢失”时，查找该零部件。 注： “浏览器”按钮不可用于 Inventor 文件。您可以使用 “从本地文件恢复”/“从 Vault 恢复” 查找将更改文件路径的 Inventor 文件。
与文件一起保存边界表示数据	在 .ipb 文件中保存边界表示数据。选择此选项会稍微增加 .ipb 文件的大小。如果使用选定的选项保存 .ipb 文件，则无论是否缺少零部件，下一次都将更加快速地将文件发布为矢量。

边：
内部	设置内部模型边的宽度。
轮廓	设置轮廓模型边的宽度。

矢量输出示例

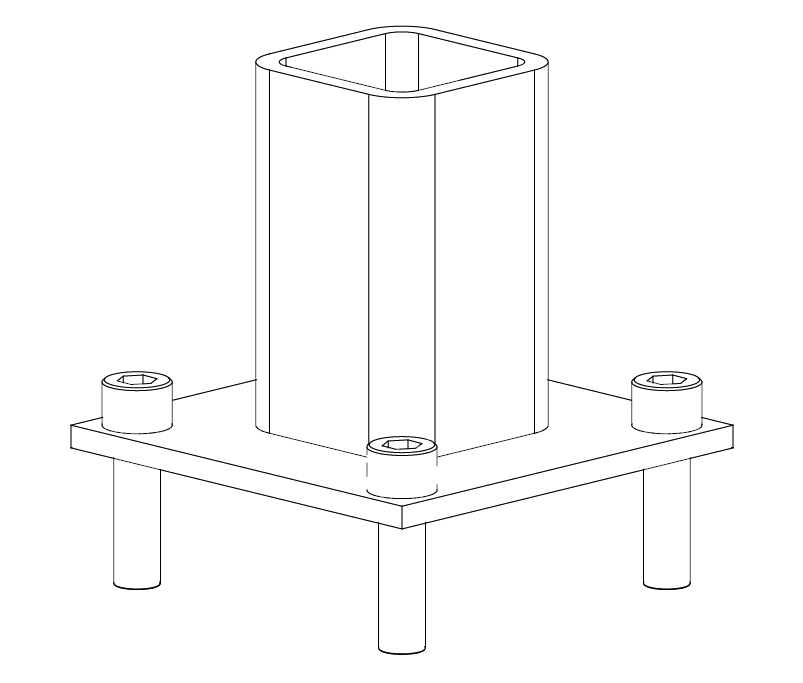

默认矢量输出：

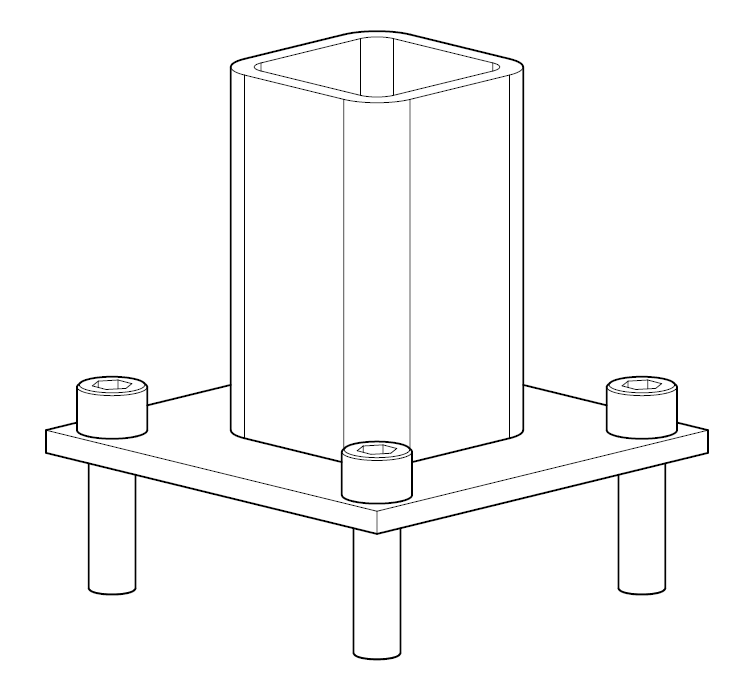

包含强化轮廓边的增强矢量输出：
