“Transformer Rig”和“Lattice Rig”最佳实践

设置“Transformer Rig”时，建议您：

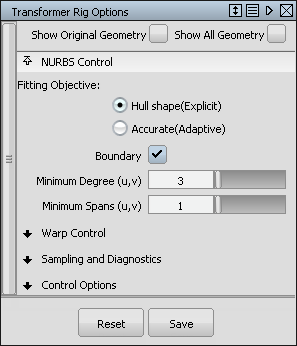

• 将“Fitting Method”设置为“Explicit”（在选项窗口中）。

  处理包含多个曲面的大型文件时，“Adaptive Fitting Method”要求进行更缜密的计算并会降低变形过程的速度，因此这种方法在这种情况下可能并不适用。


• 在设置修改器时：

  可以使用曲线、曲面和构造点。

  如果希望为修改器（自由或未定义）使用修剪的边界边或曲面边界，首先复制边界并改用副本。

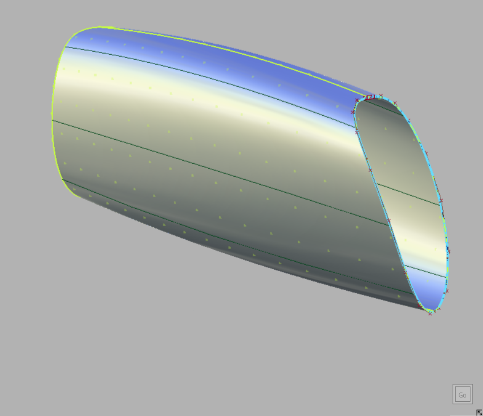

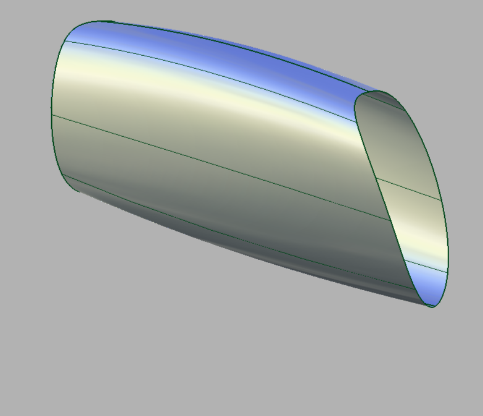

  在该示例中，我们希望通过拖动修剪边界来拉伸该形状。

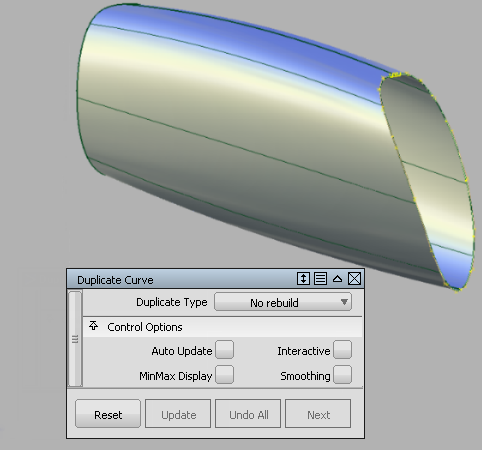

  1. 首先，使用“Duplicate Curve”创建修剪边界的副本。

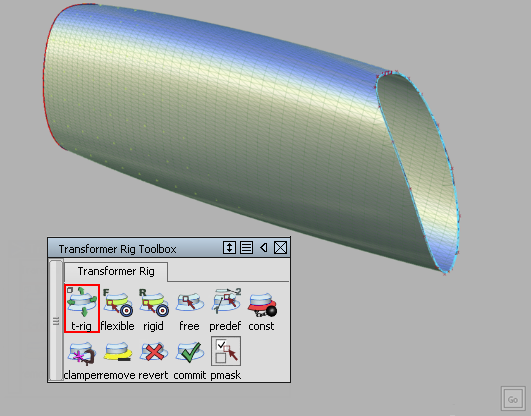

  2. 将复制的曲线指定为自由修改器。

  3. 拉伸复制的曲线以拉伸形状。


• 有时，进行变换时需要保持总体的形状：例如，圆形的形状和处于同一平面上的图元。

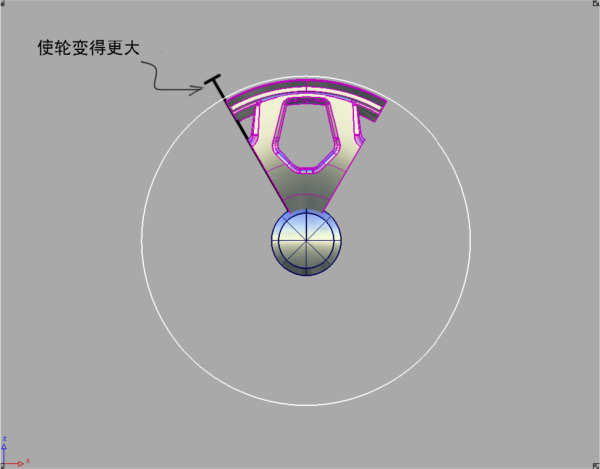

  相应的示例有车轮变形（必须保持半径的一致性）和轮舱变形（必须保持轮舱的平面性）。

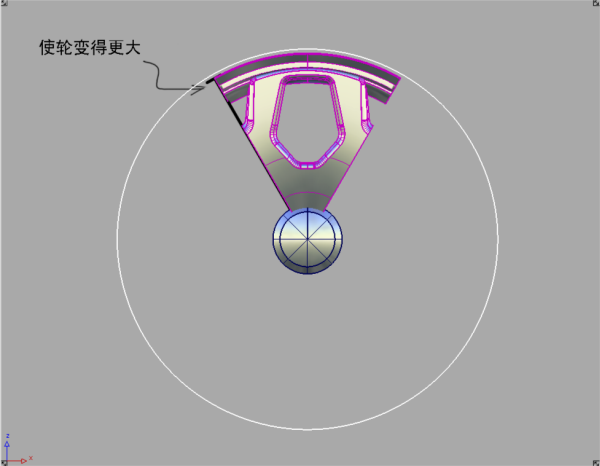

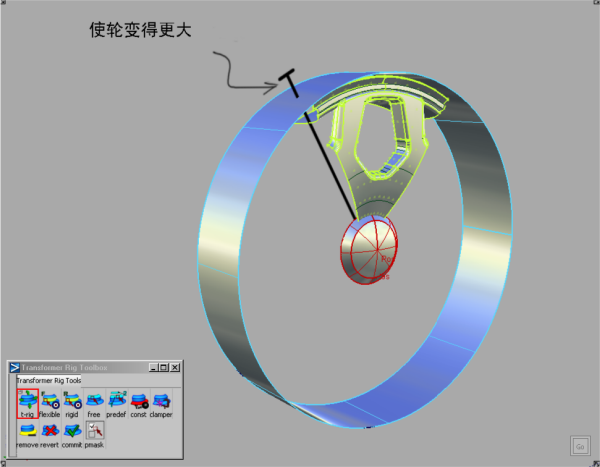

  在这些情况下，一条通用原则是对修改器使用过渡曲面。例如，对于轮辐变形，变形器应为圆柱体而不仅是一个圆弧。

  对于轮舱变形，修改器应为明显大于轮舱的平面。

  修改器也应当接近目标曲面。




• “Lattice Rig”将尽可能适应几何体形状。装备与几何体形状越接近，就越便于在修改目标几何体时更好地控制结果。

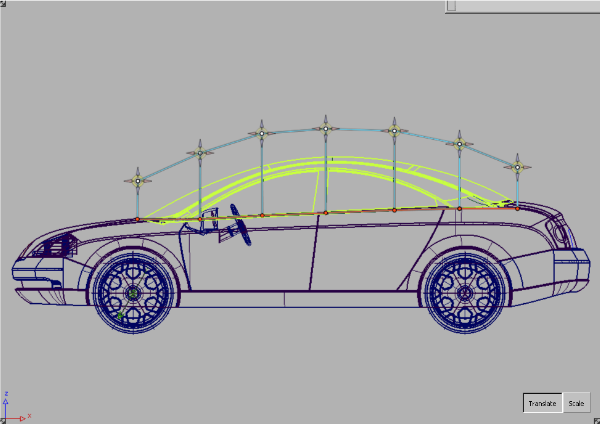

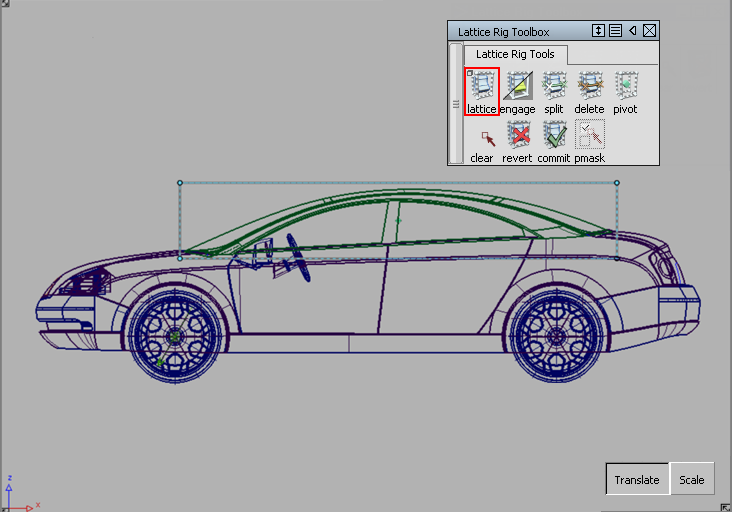

  在该示例中，初始晶格基于目标曲面的边界盒。它与目标曲面的形状不太匹配，也不会是用于变形汽车顶棚的有效晶格。

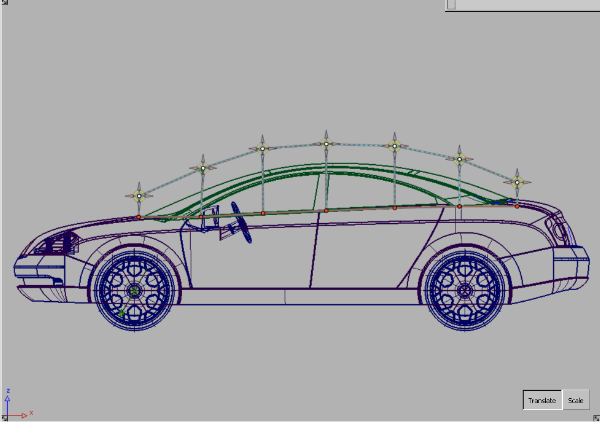

  在下面两个图中，晶格已被优化为能够更好地跟随目标曲面的形状。



• 修改器和约束不能交叉或接触，这一点很重要。

  否则，就是在同时告诉装备：某个区域既要移动，又要保持固定。结果，会以不可预测的方式将原来的相近点拉开。在下例中，它可能会导致起皱或凹陷效果。

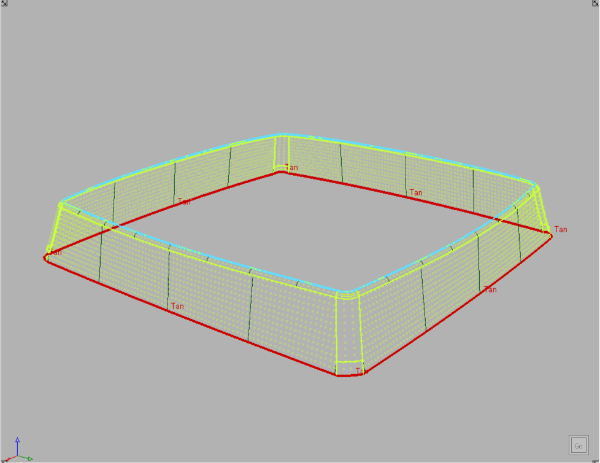

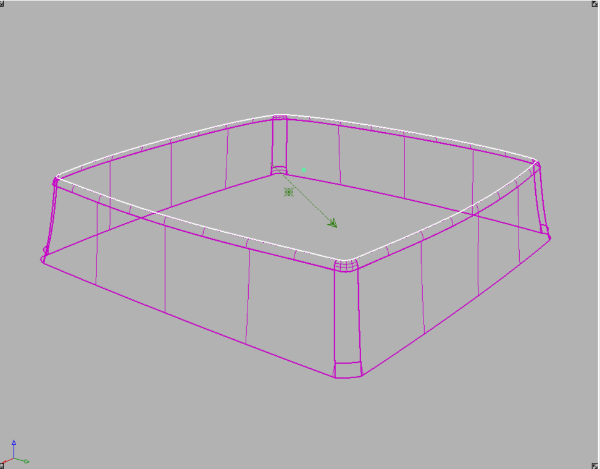

  在本例中，我们希望向上拉伸该框。将顶部曲面定义为修改器，将底部曲线定义为约束。修改器和约束不会接触也不会互相干扰。

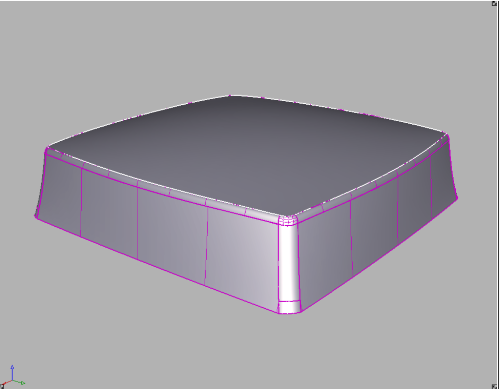

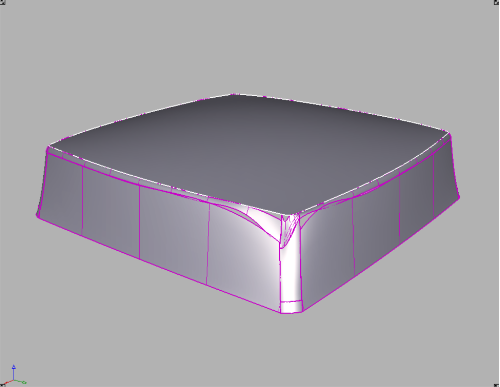

  所以，形状修改成功，如下图所示。



  以下线框显示了生成的曲面结构。

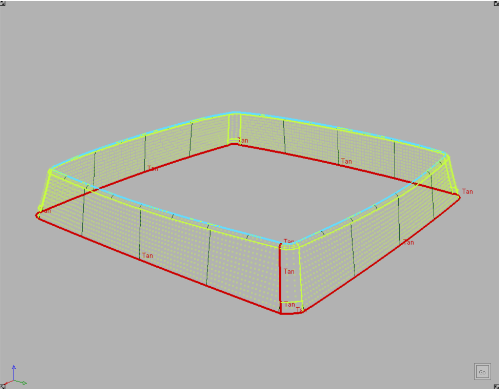

  下一步，我们添加新的垂直约束，而且该新约束会接触到修改器。

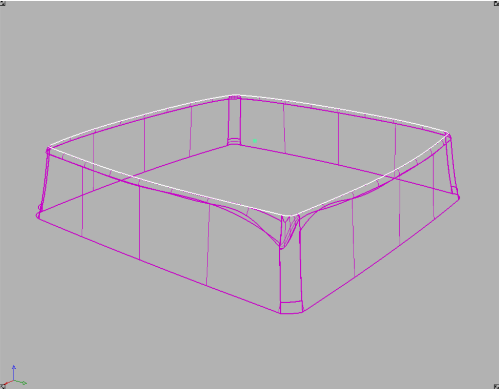

  如果现在向上拖动修改器，会导致在约束与修改器的接触点处产生冲突，并会导致扭曲或质量不合要求，如下图所示。



• 如果没有定义约束，则不能使用提示。
