“Analyze network”工具显示有关网络的信息,允许检测曲线段和塑形曲线,并针对连续性问题推荐修复方法。
“Analyze network”工具显示关于当前曲线网络的组件的信息。
“Analyze network”工具使用下列信息给曲线网络贴标签:
网络组件 | 表示方式 |
---|---|
交点 | 红色点 |
每个曲线段的连续性类型 | 在曲线段的中点贴标签(“Pos”或“Tan”)。 |
具有至少一个相邻曲面的曲线段 | 白色线 |
不包含相邻曲面的曲线段 | 绿色线 |
塑形曲线 | 红色线 |
固定的曲线段 | “Pin”图标 |
如果该工具未能在网络的有效闭合区域内构建曲面,则会以红色显示边。发生这种情况时,请查询边(参见下文)以获得关于问题的可能原因的详细信息。
“Analyze network”工具还使您能够选择曲线段和塑形曲线来获得特定信息:
信息 | 说明 |
---|---|
Curve Type | “Network”或“Sculpt”。 |
Region of Influence(适用于塑形曲线) | “Large”、“Medium”或“Small”。 |
Nature | “Pinned”或“Free”。是否将曲面固定到曲线段。 |
Edge Type | Interior:曲线段位于网络内部(曲面位于段的两侧)。Boundary:曲线段位于网络的边上(曲面仅在段的一侧上)。Orphan:曲线段根本没有与任何曲面连接到一起。 |
Continuity | “Achieved”或“Not achieved”。如果未实现连续性,“Analyze network”工具将提供建议的操作。 |
Recommended Action(适用于未实现连续性的曲线段) | 关于如何修改网络以使曲线网络可以实现请求的连续性的建议。 |
如果曲线网络在某个特定曲线段上无法实现请求的连续性,“Analyze network”工具将建议采取某个操作来修复该问题并实现请求的连续性级别:
“Recommended Action”只是根据知识或经验的做出的推断。许多情况下,确定未能实现连续性的确切原因是不可能的。
Recommended Action | 可能的原因 | 建议 |
---|---|---|
End point(s) belong to degenerate surface(s) | 在定义曲线段的其中一个交点处相接的一个或多个曲面是退化曲面。 | 引起问题的交点通过箭头来指示。尝试使用不需要退化曲面的曲线重新定义网络。 |
Check network topology at end point(s) | 定义曲线段的交点之一可能是由四条以上的边构成的某个区域的组成部分。 | 引起问题的交点通过箭头来指示。尝试使用不需要非矩形曲面的曲线重新定义网络。 |

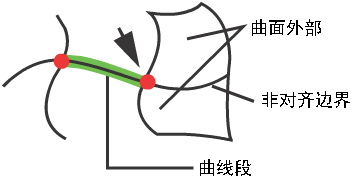

Conflicting surfaces incident at endpoint(s) | 在此交点处相接的曲面(位于网络外)的法线或曲率之间存在冲突。 ![]() |
引起问题的交点通过箭头来指示。检查曲线段端点处的曲面对齐情况,并重塑其形状以提供所需的连续性。 |

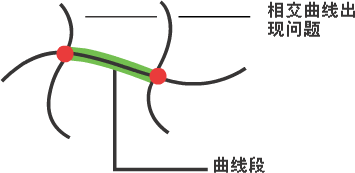

Problem curve at endpoint(s) | 与此曲线段相交的一条或全部两条曲线没有足够的曲率质量。 ![]() |
引起问题的交点通过箭头来指示。使用“Curve Curvature”测量工具检查相交曲线的曲率。 |

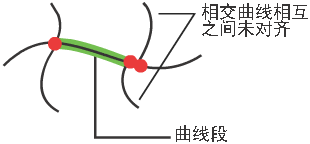

Align curves at edge end(s) | 与此曲线段相交的曲线偏移得很严重。 ![]() |
检查两对曲线段的对齐情况。 |

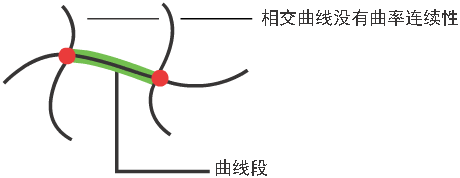

Smooth curve incident at ends | 与此曲线段相交的一条或全部两条曲线存在某种质量问题。 ![]() |
打开编辑点的显示,并在相交曲线上查找成群的编辑点。使用“Curve Curvature”测量工具检查相交曲线的曲率。使用“Smooth”工具平滑相交曲线。 |

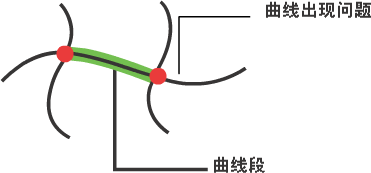

Check edge curve for problems | 此曲线段所属的曲线有某种类型的质量问题。 ![]() |
打开编辑点的显示,并查找成群的编辑点。使用“Curve curvature”测量工具检查曲线的曲率。使用“Smooth”工具平滑曲线。 |
Check knot spacing on edge curve | 此曲线段所属的曲线可能有“成群的”编辑点或多余节点。 ![]() |
编辑或重建曲线以使编辑点扩散开。 |

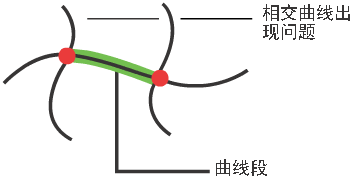

Simplify triangle curves | 定义三角形区域的曲线太复杂。 ![]() |
使用“Rebuild curve”工具减少曲线中的编辑点数量。使用“Smooth”工具移除曲线中的锐弯。 |
