构建高质量的曲线

若要创建高质量的曲面,需要有高质量的曲线。可以使用下列引导线来帮助创建高质量的曲线。

简单曲线

使用可以描述所需形状的最简单的曲线。曲线越简单,意味着曲面越简单并且渲染速度越快。

实现简单曲线的一个有效方法是:

  1. 从绘制一个单跨距开始绘制曲线。
  2. 移动 CV,以形成所需的形状。
  3. 如果无法获得该形状,则添加编辑点,以创建更多的 CV。
  4. 继续操作,直到获得所需的形状。

此重复性过程可以确保曲线只包含绝对必要数目的跨距。

还可以使用“Rebuild curve”工具简化现有曲线。该工具可以简化曲线,同时保持其形状处于设定的公差范围内。

参数化

通常,最好使用统一均分参数化来构建曲线,因为这样可以更容易在精确位置插入编辑点和打断曲线。

相交

某些曲面工具要求曲线相交:

规划曲面

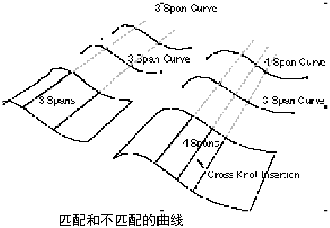

在创建曲线时,应该提前规划所需的曲面。尝试在所有用于构建曲面的构建曲线中包含相同的跨距数。实现此目标的一种简单方式就是从一条曲线开始,然后复制该曲线,以创建更多的构建曲线。

在使用包含不同数目的跨距的曲线创建曲面时,新的曲面将包含与每个额外的编辑点相对应的额外等参曲线。这被称为交叉节点插入。它使新曲面更难以编辑并且更加复杂。
