自动创建对称几何体

本部分介绍如何将层设置为在您创建一半模型时自动显示对称的另一半。

几乎每个真实世界模型都会呈现某种形式的对称。效率较高的做法是创建一半模型,然后对其进行反射以创建另一半。对称平面可在您建模的时候自动更新对称的另一半模型,从而使这一过程自动化。

设置模型的镜像平面

  1. 单击要为其设置对称平面的层。
  2. 选择“Layers”>“Symmetry”>“Set Plane”
  3. 使用平面操纵器设置对称平面。
  4. 单击“Set Plane”

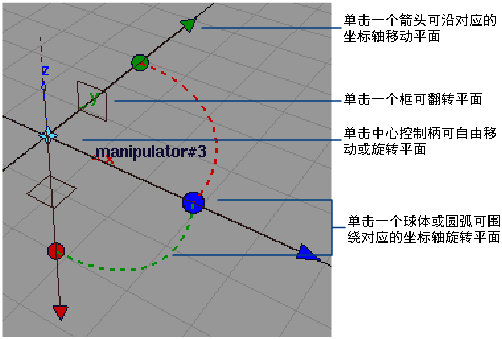

如何使用平面操纵器?

显示或隐藏镜像几何体

  1. 单击设置了对称平面的层的名称。

    层名称周围出现浅蓝色轮廓。

  2. 执行下列操作之一:

或者,如果“Object Lister”处于打开状态(“Windows”>“Object Lister”),单击“Layer Symmetry Icon”以启用 和禁用 对称。

注: 如果“Layer Symmetry Icon”不显示,请从“Filter”菜单中选择。此图标还会显示层的颜色。

将镜像副本转化为真实几何体

  1. 选择要在其中转化镜像几何体的一个或多个层。
  2. 选择“Layers”>“Symmetry”>“Create Geometry”
    注:

    镜像得到几何体将变成一个新的几何体,而且不再受另一半的更改的影响。

    提示:

    在这一个或几个层上的几何体仍然在被镜像。若要提高性能,可在“Layers”菜单中禁用对称。

下列情况下应执行什么操作

希望将某个对象调整为与其对称的一半相切。

请参见沿对称平面对齐曲线或曲面
