“Surfaces”>“Boundary Surfaces”>“N-sided”

最多利用 8 条边界曲线创建新曲面。

“N-sided”工具可执行以下操作:

  1. 创建模拟边界曲线之间的过渡的普通(四边)NURBS 曲面。

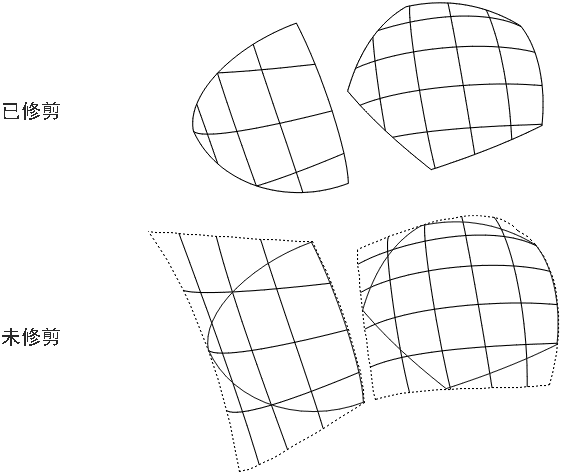

  2. 使用边界曲线修剪曲面以创建最多含 8 条边的曲面的外观。

“N‑sided”创建的三角形曲面不会退化(即,它们不含长度为零的边),只是将曲面外观修剪为三角形。

N 条边控件选项

连续性表

“Continuity Table”会为 N 边操作中涉及的每条边界曲线显示一行。

  • 使用每条曲线旁边的弹出菜单设置该边界的连续性级别。
  • 使用该表上方的“Continuity”弹出菜单一次性设置在所有曲线间的连续性级别。
Continuity

Free — 为了实现另一边的连续性,此边可根据需要自由移动。

Position — 仅保持位置连续性。这是默认设置。

Tangent — 尽量与共享此边的曲面保持相切。

Curvature — 尽量与共享此边的曲面保持曲率连续性。

如果边数不是四条,则会自动重建所有边界曲线以创建由 N 条边构成的修剪曲面。在这种情况下,会禁用“Rebld”复选框。

“Rebld”控制选项只能用于由四条边构成的(即,非修剪)曲面:

  • 单击每一行末尾处的复选框,重新构建曲线以精简数据并优化参数。
  • 使用“Rebld”弹出菜单可一次性为所有曲线开/关重建功能。
Curve on Surf. Type

此选项控制用于修剪新曲面的面上线的阶数。

Linear — 修剪边将为线性曲线(阶数为 1)。

Cubic — 修剪边将为三次曲线(阶数为 3)。

请注意,“Linear”比“Cubic”快很多。

Surface Degree

此滑块控制新曲面的阶数(从 1 到 7)。默认值为 3。

中心调整选项

利用这些选项,可以将曲面向中心点方向推进或从中心点位置向外拉伸曲面。仅当“Center Adjust”启用时,“Center Height”和“Center Weight”才会显示。

Center Adjust

显示中心调整滑块以及模型上的距离标注。

Center Height

增大或减小标注在曲面法线上的距离。这会影响向曲面中心推进或从曲面中心向外拉伸的效果。

Center Weight

增大或减小标注对曲面的影响。减小此值将增大指定中心点与曲面上的实际中心点之间的距离。标注显示此距离。

连续性选项/曲面连续性反馈

Max. New Spans

“N-sided”工具在试图实现连续性时可以在 U 方向和 V 方向(在初始未修剪曲面上)插入的最大跨距数。

如果“N-sided”工具只有在插入多于允许数量的跨距时才能实现相切,则它会在提示行显示错误。

Smoothing Weight

使用此滑块可调整为纠正凹凸现象而执行的平滑量。权重越大,平滑量越大。

Continuity Feedback Text

“N-sided Control”窗口中单击边的名称以查看该边的连续性反馈。

文本行指明是否实现了连续性。如果未实现连续性,则文本框会针对每种类型的连续性显示当前边超出公差多少。

例如,如果边的切线偏移为 1 度,而切线公差为 0.1 度,则切线连续性反馈行显示 0.9 度。

控制选项

Auto update

在您更改“N-sided Control”窗口中的值时自动更新新曲面。

Create History

保存新曲面的历史,供以后进行编辑。如果启用“Create History”,则可以修改用于创建曲面的曲线,并且曲面将会更新。

按钮

Reset

恢复保存的设置。如果未保存自定义选项,则单击“Reset”可恢复安装的选项设置。

update

使用“N-sided Control”窗口中的当前值重新计算曲面。

Undo All
反转工具的任何效果。
Next

完成当前曲面并提示创建新曲线。
