“Transform”>“Array”
是新的工具，它可以用于通过复制原始对象组创建对象阵列（线性或者径向）。它包含丰富的选项，可以帮助您创建各种图案。此工具可以用于为栅格、扬声器、车轮等等建模。
通过原始对象创建一组相似的对象
- 选择“Transform”>“Array”
。 - 选择（或框选）要复制的对象。
- 在视图窗口中单击“Build”按钮。
即会构建阵列。
注： 如果沿两个轴的“Number”都是“1”，则只能看到原始对象。 - 调整控制窗口中的选项。
如果“Auto Update”处于启用状态，阵列将自动更新。否则请单击“Update”按钮。

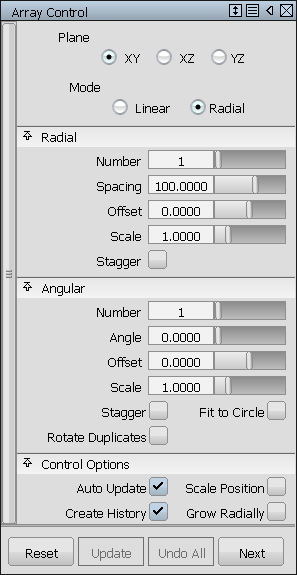

选项
- Plane
- 选择是否在“XY”、“XZ”或“YZ”平面中创建阵列。
- Mode
-
Linear - 以矩形图案排列的行和列构成的阵列。原始对象位于左下角。
Radial – 阵列由围绕原始对象径向排列的“花瓣”构成。系统提供了“Grow Radially”选项，可以在与对象的距离增加时增加重复项的数目，从而创造同心圆的形状。
左：“Grow Radially”= 禁用；右：“Grow Radially”= 启用
轴 1/轴 2 或径向/角度
这些部分控制阵列的两个方向。对于线性阵列，这些部分具有相同的选项。轴 1 为水平方向，轴 2 是垂直方向。对于径向阵列，“Radial”沿半径方向，“Angular”沿圆周方向。
- Number
- 此值指定每个方向重复项的数目（线性阵列为水平/垂直方向；径向阵列为径向/角度方向）。
- Spacing/Angle
- “Spacing”以当前单位指定行和列的间距。对于径向阵列，“Angle”指定列（或“花瓣”）间的角度。
- Offset
- 将阵列中每行（列）从前一行（列）偏移此距离。
- Scale
- 这是一个应用到原始对象的相对缩放系数，以在每行或列中生成最后一个复制对象。系统将插补中间重复项的尺寸。
- Stagger
- 选中此选项以将“Offset”设置为“Spacing”值的一半，使行（或列）交替，创建“交错”效果或“砖图案”。
在创建径向阵列时，以下选项仅出现在“Angular”区域。
- Fit to Circle
- 选中此选项，系统会调整“Angle”，将指定数量的列（花瓣）均匀填满 360 度圆周。例如，如果“Number”为 6，系统会将“Angle”设置为 60。
- Rotate Duplicates
- 选中此选项，系统会将重复项沿局部轴相对于上一列（花瓣）的方向旋转相对值“Angle”。
径向阵列有 9 个花瓣，Angle = 40。左：“Rotate Duplicates”为“OFF”；右：“Rotate Duplicates”为“ON”。
控制选项
- Auto update
- 选中该选项后，如果更改“Control”窗口中的值则重复项自动更新。
- Create History
- 选中该选项后，重复项具有构建历史，因此如果修改原始对象，会使重复项相应更新。
- Scale Position
- 如果选中此选项，当“Scale”不是 1.0 时，系统将缩放重复项之间的距离以及大小。如果比例大于 1.0，此选项会减少重叠。
- Grow Radially
- 此选项仅在“Radial”模式下可用。选中该选项后，“行”的半径增加时重复项的数目也会增加。此技术可以创建同心圆形状，而不是花瓣形状。
示例
下面，我们将使用“Array”工具通过单个六角形曲线创建栅格孔阵列。然后将曲线阵列投影到曲面上。对曲面进行修剪，然后围绕这些孔构建拔模曲面。
创建栅格孔阵列的选项设置。
投影、修剪和拔模后的成品栅格孔。
