投影草图以快速添加设计细节

用草图和绘画形式反映设计概念

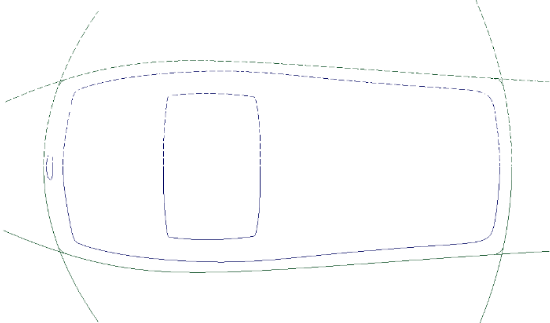

1. 创建用于定义设计的二维曲线。在此示例中，我们已在俯视图中创建了曲线，这些曲线跨电话的中心线对称。

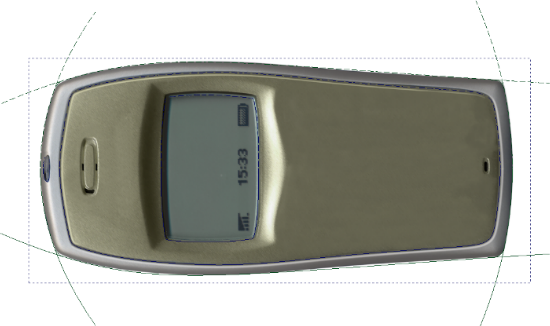

2. 现在，可使用 Alias 形状和画笔工具创建早期设计概念。

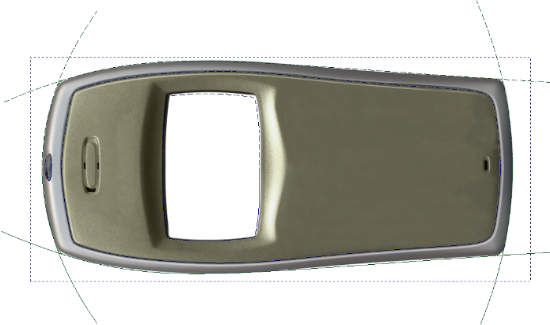

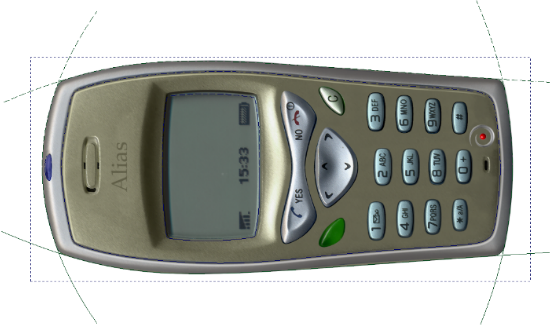

3. 继续在不同层添加设计细节。



使用相同曲线创建简单模型。

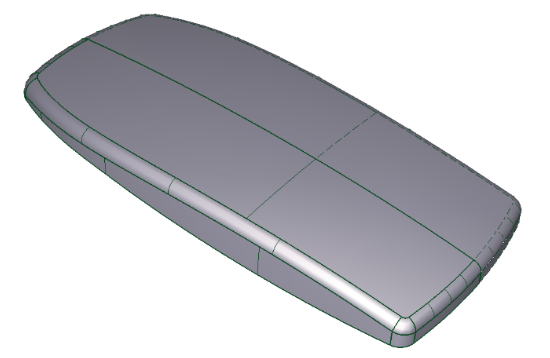

使用用于定义绘画形状的相同曲线创建三维曲面。下一图像显示“Hardware Shade”透视视图。就设计而言，这已经足够了，但是三维视图缺少“生命”和设计内容。通常，设计人员此时将花费大量时间，构建三维几何体添加设计细节，但设计人员并不希望在设计的早期阶段花费这些时间和精力。

将草图投影到模型上

1. 现在拾取要将绘画投影到的曲面。在此示例中，我们仅希望将绘画投影到顶曲面，因为这是唯一具有设计细节的区域。

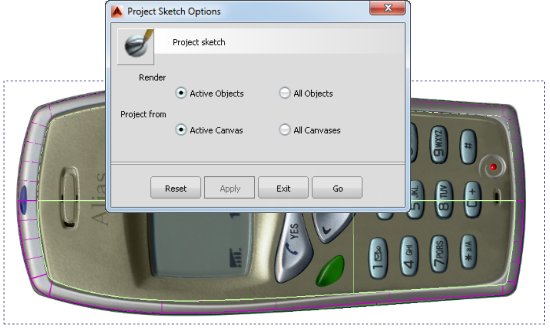

2. 打开“Canvas”>“Project Sketch” 的选项窗口并启用“Active Objects”、“Active Canvas”。单击“Go”启动“Sketch Projection”过程。


   在场景后，创建渲染网络，在该渲染网络中自动创建一系列材质球并在指定的材质球顶部分层。这意味着草图的任何透明区域都将使用原始材质球指定的颜色。

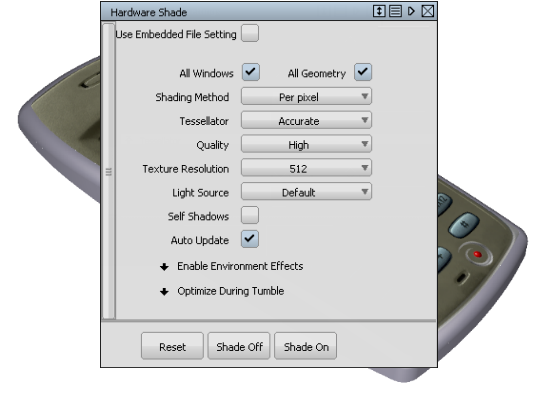

3. 在“Hardware Shade”模式下，可以选择查看分层材质球。默认情况下，该选项处于禁用状态，必须启用该选项，才能查看草图投影。默认情况下，禁用分层材质球，因为它们需要通过显卡进行更多图形处理。启用分层材质球时，显卡速度越慢，“Hardware Shade”的性能越低。

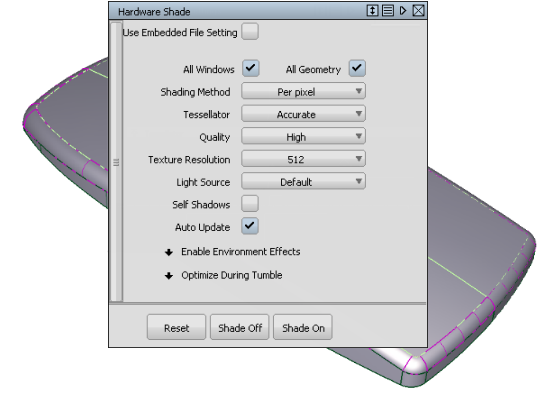

   以上图像显示禁用分层材质球。

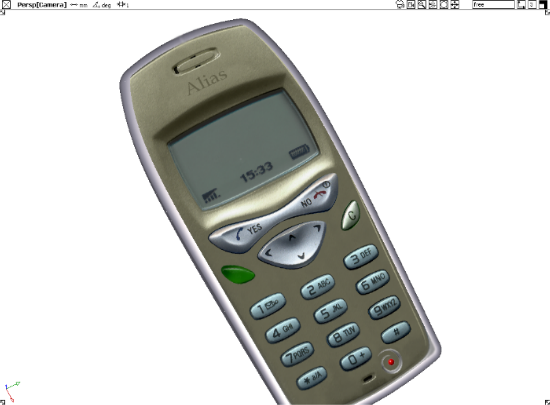

   如以上图像所示，已使用“Sketch Projection”将二维细节添加到早期设计模型。按钮和 LED 显示区域不建模，它们仅投影绘画到几乎平坦的曲面。可以旋转此模型，从而评估概念，确定是继续添加三维细节还是优化二维细节。

4. 在此示例中，我们将收缩电话主体，向电话添加更好的曲线。此操作使用“Curve Warp Shapes”完成。
