已建立基本外部形状和手柄的情况下，您可以创建过渡曲面和精细详图以完成模型。
目标
- 封闭体积和使公共边圆化
- 创建高级过渡曲面
- 将边与曲面对齐
- 使用构建平面和向量添加细节
前提条件
- 您已经完成了“封闭体积”课程。
观看视频注： 视频与书面文档在操作步骤上可能存在细微的差异。如果遇到差异，请以书面文档为准，因为它是最新的。
封闭手柄和创建过渡曲面
真空吸尘器主体的边可以是封闭且圆滑的。
- 使“handlesurfaces”、“topsurfaces”和“frontsurfaces”层可见，并切换所有其他层的可见性。
- 激活“frontsurfaces”层。

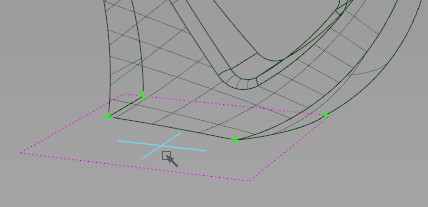

- 选择“Surfaces”

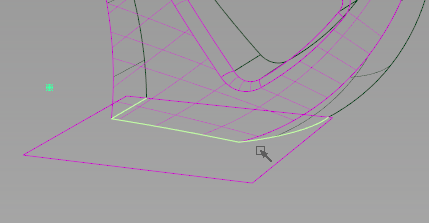

“Primitives”“Plane”。 - 在俯视图中，使用栅格捕捉将平面放置于手柄区域下。
- 选择“Surface Edit”“Project”，然后单击手柄区域曲面的底边。
- 键入 Z，然后按 Enter 键以设置投影方向。
- 单击“Project”按钮。
- 选择“Surface Edit”“Trim”，并拾取平面。
- 单击平面的外部边，然后单击“Discard”按钮。

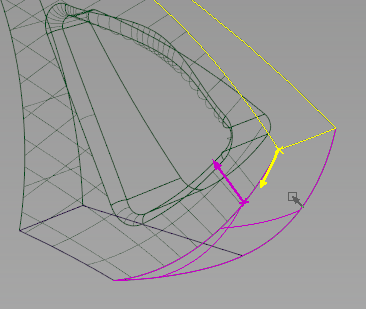

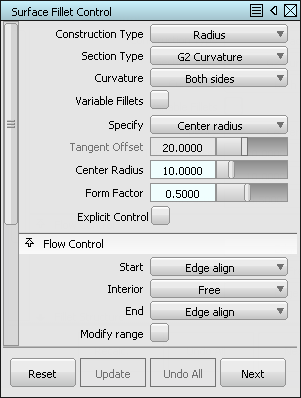

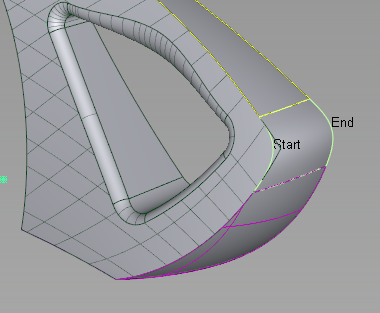

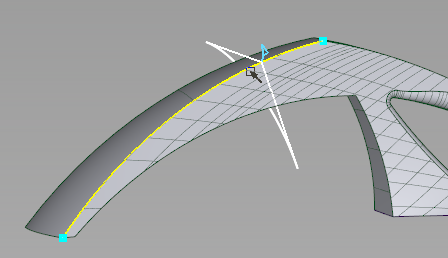

- 选择“Surfaces”“Surface Fillet”，然后打开工具选项。
- 将“Section Type”设置为“G2 Curvature”，并将“Center Radius”设置为 10。
- 在“Flow Control”部分中，将“Start”和“End”设置为“Edge Align”。
- 拾取背面轨道曲面并单击“Accept”。
- 拾取相邻顶部曲面并单击“Accept”。
- 请确认构建方向箭头朝向内部。
- 单击“Build”按钮，

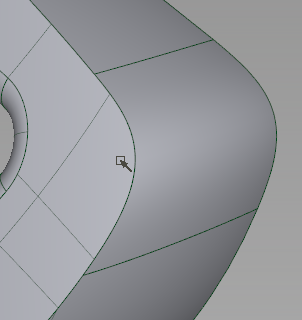

- 切换为“Shade (Fast)”并检查曲面。
圆角曲面具有曲率连续性，如同顶边和背面边是一个连续的曲面。
对齐和修剪边
要在圆角和方形之间创建过渡曲面，必须将其对齐并进行修剪。
- 当圆角仍处于选中状态时，单击导航栏中的“Look At”按钮以放大曲面。

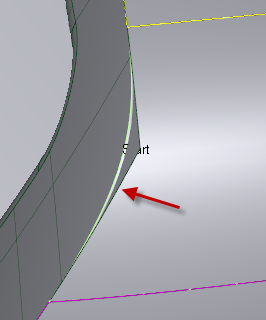

圆角曲面超出方形曲面。

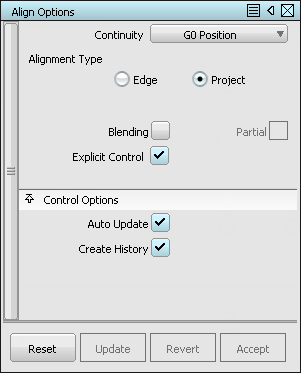

- 选择“Object Edit”“Align”，然后打开选项框。
- 将“Alignment Type”更改为“Project”。

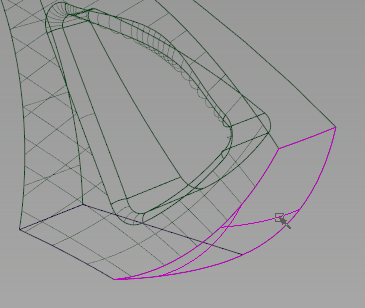

- 拾取距离方形曲面最近的曲面圆角的边，并确认构建历史将被删除。
在“Vector Options”下的选项框中，选择“Y”。
- 单击方形曲面的内部，以将其设置为主几何体。
圆角曲面的边会与方形曲面对齐，并创建面上线。
- 选择“Surface Edit”“Trim”，然后拾取方形曲面。
- 单击方形的内部，然后单击“Keep”按钮。
使边圆化和设置倒角形状
“Round”工具可在边角处自动创建过渡曲面。这样即可完成顶部曲面和侧曲面之间的过渡

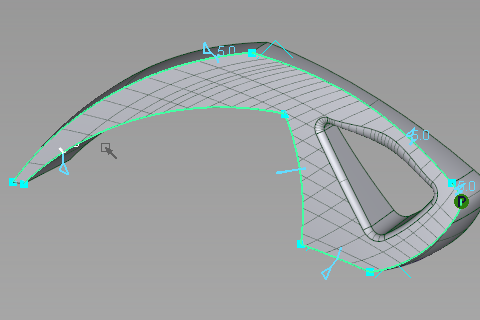

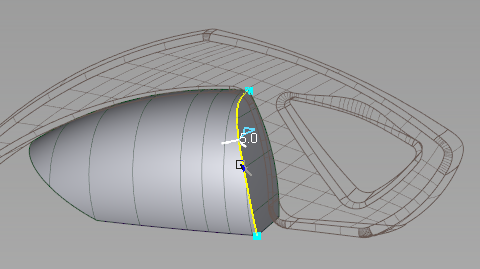

- 选择“Surfaces”“Round”。

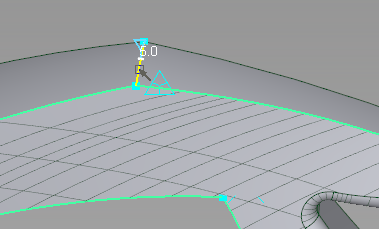

- 单击顶边以设置圆角半径。
半径标注会在您单击的位置显示，并且边设置为圆化。
- 键入值 5 作为默认半径，然后按 Enter 键。
- 继续单击方形一侧周围的所有边，如下图所示。

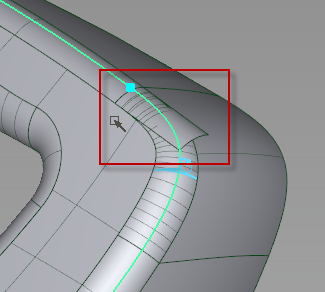

- 单击“Build”按钮以查看过渡曲面。 未修剪的圆形曲面所在的背面倒角处出错。
- 单击“Revert”按钮，以返回进行边选择。
- 按住
+
键的同时单击区域以设置关注中心，然后放大背面倒角处的蓝色方形。
蓝色方形表示倒角或切线中断。沿此边有一个中断。
- 单击可在两个蓝色方块之间的边上添加半径。
- 单击“Build”按钮，查看错误是否已得到解决，然后单击“Revert”按钮返回以拾取其他边。
- 单击可在顶部曲面之间的边上添加半径。
- 请键入新半径值 15，然后按 Enter 键。

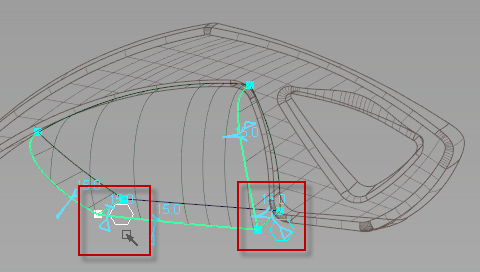

- 三条边相交处的倒角的附近有一个六角形的倒角形状操纵器。
这表示多曲面缩进倒角。
- 单击“Build”按钮可查看曲面。
- 单击倒角形状操纵器，以将其更改为矩形（单曲面倒角）。
- 单击“Build”按钮可查看所需的单个曲面。
- 单击“Revert”按钮，以返回进行边选择。
- 切换为“Shade (Fast) OFF”，以查看内部线框边。

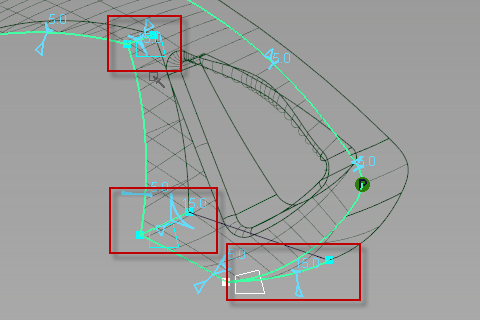

- 将真空吸尘器外壳其余 3 条边的半径均设置为 15，并将其倒角形状也设置为“Single surface”。
- 单击“Build”按钮，以查看所有可见边上的所需圆角。
- 启用“Shade”，以检查过渡曲面的形状。
- 单击“File”“Save”，将模型保存为 vacuum_part5.wire。
使电动机箱圆化
- 将“handlesurfaces”、“topsurfaces”和“frontsurfaces”层的状态设置为“Reference”。
- 使“motorsurfaces”层可见并处于活动状态。
- 禁用“Shade”以查看线框边。

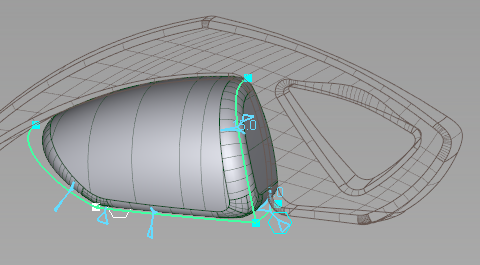

- 选择“Surfaces”“Round”。
- 单击电动机箱的背面边。
- 将半径设置为 15。
- 单击电动机箱的所有其他边，以将其半径设置为 15。
- 将两个倒角设置为“multi-surface setbacks”（六边形操纵器）。
- 启用“Shade”，以检查过渡曲面的形状。
- 单击“Build”按钮可查看曲面。
- 将“handlesurfaces”、“topsurfaces”和“frontsurfaces”层的状态设置为“Pickable”。
- 为可见层启用“Symmetry”，并检查模型。
- 选择“Pick Nothing”。
- 使用
单击“motorbox”层，然后选择“Pick Objects”。 有了这个基于历史的新电动机箱，便不再需要早期的参考几何体和层。
- 删除旧电动机箱几何体。
- 当“motorbox”是唯一的活动层时，选择“Layers”“Delete”“Selected Layers”。
创建电源开关
自定义构建平面将有助于创建顶部电源开关的小细节。
- 隐藏“motorsurfaces”、“handlesurfaces”和“frontsurfaces”层。
- 使“imageref”层可见。
- 使“topsurfaces”成为活动层。
- 禁用“Shade”以查看线框边。

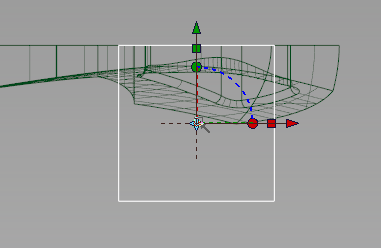

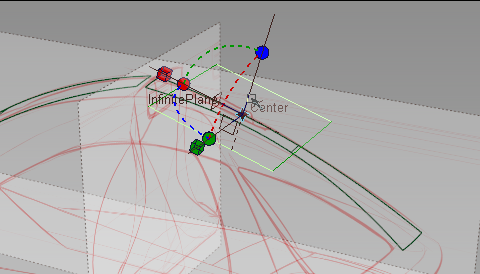

- 选择“Construction”“Plane”。
- 单击“Geom”按钮，以将新构建平面与场景几何体对齐。
- 单击并拖动顶部曲面，直到该平面的中心位于草图开关上。
注： 构建平面的方向随要对齐的几何体的变化而变化。如果该平面与上图所示不同，请单击黑色方形操纵器以为平面设置正确的轴。 - 单击“Set Construction Plane”按钮。为此平面设置坐标系。

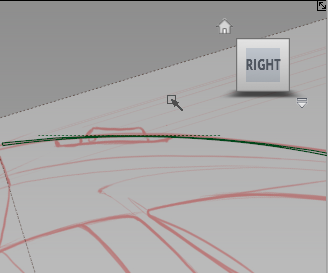

- 使用 ViewCube 切换到右视图。
您可以看到 ViewCube 轴向活动构建平面轴“倾斜”。
- 切换到俯视图。 注： 草图可能显示不正确，因为我们在以正交视图进行查看。

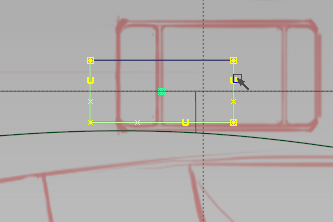

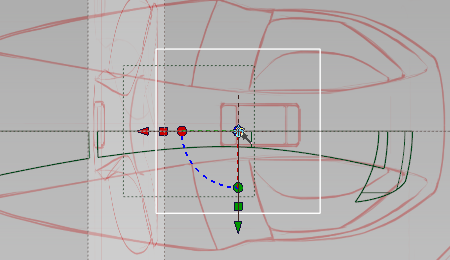

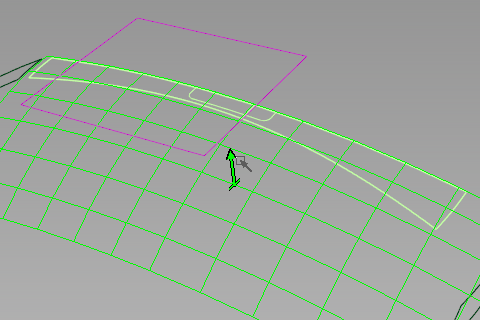

- 选择“Surface”“Primitive”“Plane”，然后沿中心线栅格捕捉平面，直到该平面在顶部曲面最薄部分居中。
- 在平面上使用缩放操纵器调整平面大小，以便将其放入顶部曲面，如下图中所示。

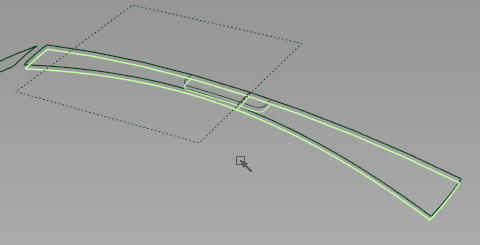

- 选择“Curve Edit”“Duplicate Curve”，然后单击平面的三条边。
- 单击“Pick Nothing，然后单击“Pick Object”并拾取该平面。
- 删除该平面。

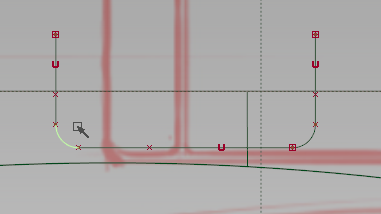

- 选择“Curve Edit”“Fillet Curve”，然后拾取两条相交曲线。
- 输入半径 3，然后单击“Accept”。
- 在对角点添加类似的“Fillet Curve”，半径为 3。

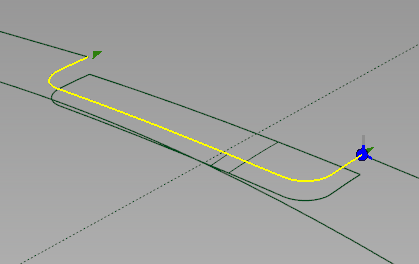

- 单击“Pick Object”，然后拾取全部 5 条曲线段。
- 切换到透视视图，可以看到它们直接绘制在构建平面上。
- 创建新层，将其重命名为“switchcurves”，并将这些曲线指定到该层。
- 单击“File”“Save”，将模型保存为 vacuum_part5.wire。
创建开关浮雕
构建向量将有助于创建浮雕区域，以便开关滑入。
- 隐藏“imageref”层。

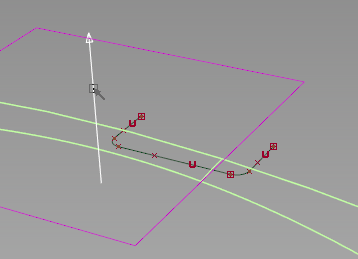

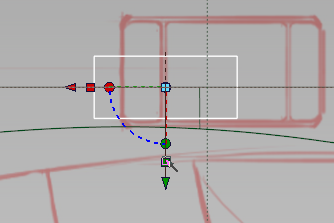

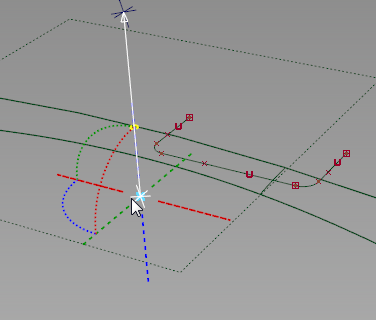

- 选择“Construction”“Vector”。
- 单击
以在构建平面上启动向量。
- 单击蓝色向量线可将向量设置为垂直于构建平面。
- 选择“Surface Edit”“Project”，然后拾取要投影到的顶部曲面。
- 单击向量以设置投影方向。
- 单击“Go”，然后拾取 5 条圆角曲线段。
- 单击“Project”。
- 创建名为“switchsurfaces”的新活动层，然后隐藏“switchcurves”层。
- 选择“Object Edit”“Offset”，然后拾取顶部曲面。此时将显示偏移预览。
- 单击方向向量将其反转，以便偏移指向真空吸尘器的内部。
- 输入偏移距离 2，并按 Enter 键。
- 单击“Offset”以计算曲面。顶部曲面的偏移副本会放置在原位置下方 2 mm 处。

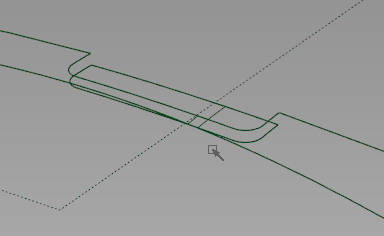

- 选择“Surface Edit”“Trim”“Trim Surfaces”，并拾取偏移曲面。单击以定义外部，然后单击“Discard”。
- 当“Trim”工具仍然处于激活状态时，拾取原始顶部曲面。
- 单击以定义外部，然后单击“Keep”。原始顶部曲面下方存在偏移裁切。

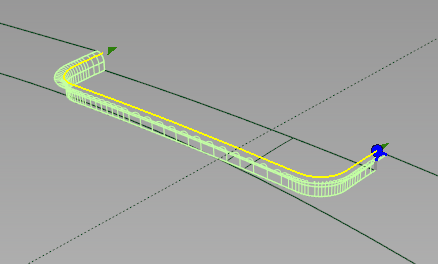

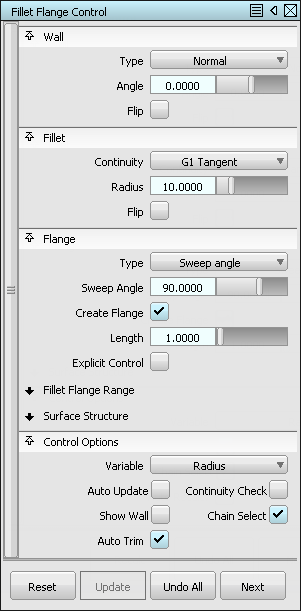

- 选择“Surfaces”“Rolled Edge”“Fillet Flange”，然后打开选项。
- 在 Fillet Flange Control 选项框中，选中“Auto Trim”和“Chain Select”。
- 将“Fillet Radius”设置为 1，将“Flange Length”设置为 1。
- 放大顶部曲面上的开关位置，然后拾取修剪边。
- 检查凸缘和圆角的方向。如果朝上，则为“Fillet Flange Wall”选项选中“Flip”。
- 单击“Update”以构建圆角凸缘。
- 单击“File”“Save”，将模型保存为 vacuum_part5.wire。
创建开关曲线和曲面
可以复制上一步中的某些对象并通过历史对其进行修改，以在浮雕区域内部创建开关的形状。
- 使“switchcurves”层可见并处于活动状态，然后隐藏“switchsurfaces”层。
- 单击Pick Curves，然后选择 5 条开关轮廓曲线。
- 复制副本并将其粘贴到场景中。
- 单击每个倒角中的圆角曲线以拾取这些曲线。此时将显示拾取选择器，并且已在列表中选中所复制的圆角。

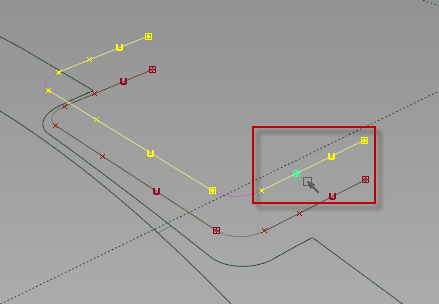

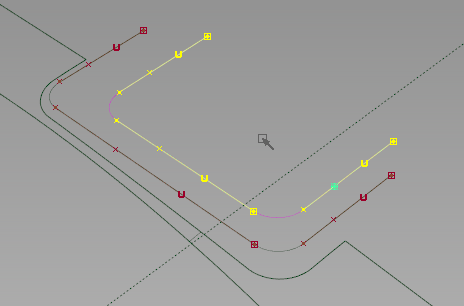

- 在右视图中， 移动复制的其余 3 条曲线。
圆角会随之移动。
- 选择“Transform”“Local”“Set Pivot”，然后将轴磁性捕捉到靠近背面的选定曲线上的 CV。
- 选择“Transform”“Non-proportional Scale”。
- 输入值 0.7, 1, 1（以逗号分隔），然后按 Return 键，以将曲线在 X 轴方向缩放为原来的 70%，在 Y 轴和 Z 轴方向保持 100%。 注： 如果活动的构建平面与教程中所示的轴不同，则这些值（X、Y、Z 轴分别的值）可能会更改。
同样，曲线段可调整以适应这些标注，但圆角曲线仍保留其半径。

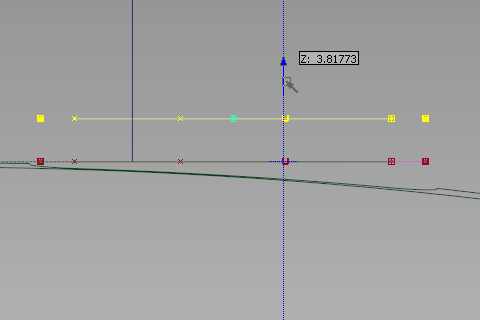

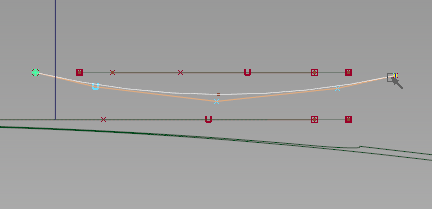

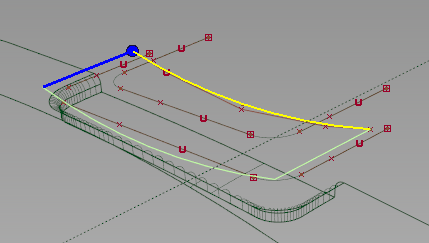

- 选择“Curves”“New Edit Point Curve”，并在右视图中，在复制的曲线与原始曲线之间绘制圆弧。
这将成为开关按钮的顶部。
- 使“switchsurfaces”层可见并处于活动状态。
- 选择“Surfaces”“Multi-surface Draft”并打开选项框。
- 在“Multi-surface Draft”选项框中的“Pick Mask”下，取消选中除“Curves”外的所有组件。

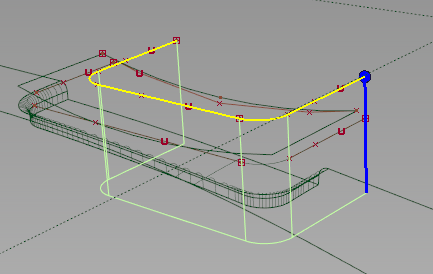

- 拾取曲线轮廓作为输入曲线，然后将“Draft Vector”设置为“Y”，将“Length”设置为 12。
- 单击“Update”以构建拔模。
注： 如果需要，请选中“Flip”选项，以在对称平面的建模端保留拔模。 - 单击选项框中的“Next”按钮。
- 在“Control”选项框中，选中“Chain Select”。

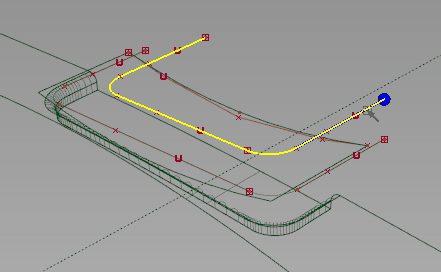

- 拾取复制的轮廓曲线。
- 单击构建向量以设置拔模方向。
- 在“Multi-surface Draft”选项框中，将“Length”设置为足以与浮雕区域相交。

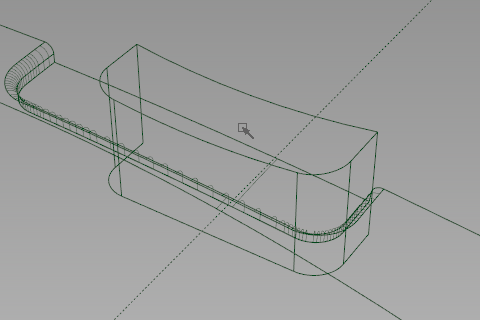

- 单击“Update”以构建第二个拔模。
相交、修剪开关和使开关圆化
创建初始曲面后，可以修剪掉开关体积和使其圆化。
- 选择“Surface Edit”“Intersect”，同时第二个拔模仍处于拾取状态。
- 拾取曲线拔模曲面以与之相交。
- 使“imageref”层可见并且可拾取。
- 拾取左视图草图画布 (Canvas-2) 以与之相交。
- 隐藏“imageref”层，再次使其成为参考。
- 隐藏“switchcurves”层。
- 选择“Surface Edit”“Trim”“Trim Surfaces”。

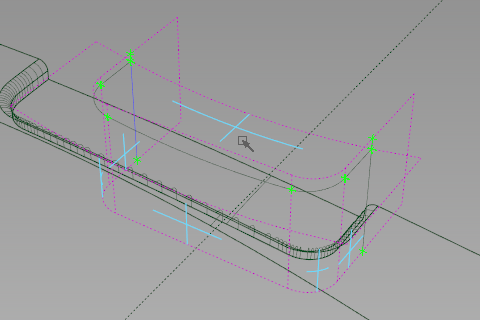

- 使用 + 以拾取要修剪的所有拔模曲面（顶部曲面和全部 5 个侧曲面）。 注： 当侧曲面在浮雕区域下延伸时进行拾取最简单。
- 单击以定义拔模曲面的内部区域。
注： 应选择最靠近圆角倒角的垂直拔模的背面部分。 - 单击“Keep”。

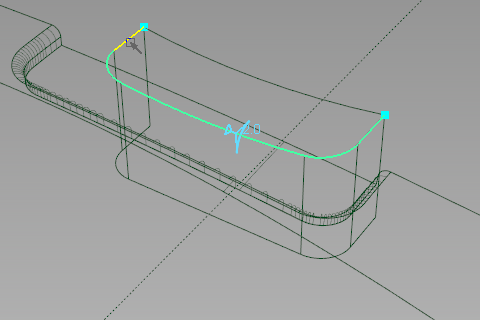

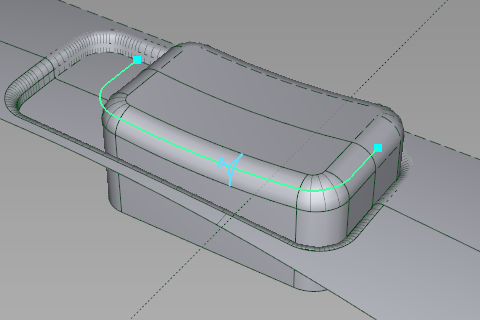

- 选择“Surfaces”“Round”。
- 单击开关的上边，并将半径设置为 2。
- 继续选择全部沿开关顶部的边。
- 单击“Build”。
- 对“topsurfaces”和“switchsurfaces”层启用对称，并在“Shaded (fast)”视图中检查结果。
- 如果需要，请调整按钮顶部的高度或形状，以适应轮廓较小的开关。
- 选择“Construction”“Toggle Construction Plane”以返回到主轴。
- 单击“File”“Save”，将模型保存为 vacuum_part5.wire。
