打印图像

打印图像时，有许多用于定义最终图像质量的变量。请在打印之前考虑下列变量：

• 源图像平面的分辨率（以每英寸像素数为单位）
• 输出图像的实际大小（以 ppi 为单位，即每英寸像素数）。
• 打印机的分辨率（以 dpi 为单位，即每英寸点数）
• 打印机驱动程序的质量
• 打印机设置（低质量、中等质量和高质量）
• 打印机语言：基于点阵还是基于向量（HPGL、Postscript 等）。
• 纸张类型与质量
• 要打印的文档类型：文本、素描、草图和照片等。

关于如何打印高质量的照片，以及如何输出高质量照片图像，目前已有不少论述。打印行业经常混用 ppi 和 dpi 这两个术语。每英寸像素数 (ppi) 适用于计算机中的图像，而每英寸点数 (dpi) 则用于定义打印图像时每英寸实际使用的点数。打印行业中使用的另一个术语是每英寸线数 (lpi)。

您可能已经习惯了喷墨打印机或激光打印机所使用的“dpi”这一术语，但请注意，一个点并不等于一个像素。现代喷墨打印机使用多个墨点来创建源图像的一个像素。

以黑白 Postscript 打印机为例：

该打印机可采用 300dpi 的分辨率。但是，需要 5x5 矩阵的打印机小点，才能形成一个大小和灰度级别可变的打印类型点。通过 5x5 矩阵，可以打印出 25 种灰度级别。将 300dpi 除以 5，从而在打印机上形成每英寸 60 条线的实际网屏。

您可以通过增加矩阵的大小来增加灰度级别数，假设打印机分辨率的最大绝对值为 300dpi，您将减少每英寸的线数...将矩阵增加到 6x6，从而创建 36 种灰度级别，并将网屏的分辨率降低到 50lpi。

通常，向打印机提供的图像的每英寸像素数应高于网屏分辨率（以避免出现明显的阶梯和锯齿），但不能超过网屏分辨率的两倍（如果超过两倍，将导致打印中止，并会浪费光栅图像处理 (RIP) 等待 Postscript 转化的时间）。

人们总是会错误地认为，在高分辨率计算机显示器上显示的效果好，就意味着打印到纸上的效果也会很好。现在，假设您使用的默认图像平面分辨率为 1268x770 像素，此分辨率是在分辨率为 1280x1024 像素的 19 英寸显示器上使用俯视图在全屏模式下绘制出的。您会看到，在纸上打印高质量的大型图像时，分辨率是远远不够的。

本文的目的就是，帮助您了解如何使用 Alias 打印优质图像，以及如何针对给定的纸张大小设置正确的图像平面分辨率。

需要为设计草图设置多大的图像平面分辨率？

这取决于许多变量；在本示例中，我们将提供一些建议并做出一些假设。

• 纸张上的成品打印稿的大小：
  • 信纸大小纸张，横向打印
• 成品打印稿的质量（可以选择中等或粗糙水彩纸、毛边纸或光面纸）：
  • 毛边纸
• 打印机质量（现代照片质量打印机 2800 dpi 与早期打印机 600dpi）：
  • Epson 1280 照片质量打印机
• 个人满意度或通常使用的视距：
  • 最小视距为 30 cm

通常，打印机手册假设，采用 260 ppi 可在分辨率为 2880 dpi 的照片质量纸张上生成优质的照相式打印稿。您还可以在以下专门介绍扫描的优秀网站上查阅更多信息：尽管该网站主要介绍扫描图像，但也包含一些有关分辨率的宝贵的基本信息，网址为：

http://www.scantips.com/

通过指定的任何图像平面大小和分辨率，您可以降低 ppi（每英寸像素数）来实现所需的图像大小，也可以保留该 ppi 并接受尺寸较小的打印稿。

如果以 260 ppi 的分辨率打印 1268x770 像素的默认 Alias 图像平面，则得到的图像大小为 4.9" x 3"。下图显示了每英寸像素数是如何在 11 英寸宽的纸张上更改图像大小的。

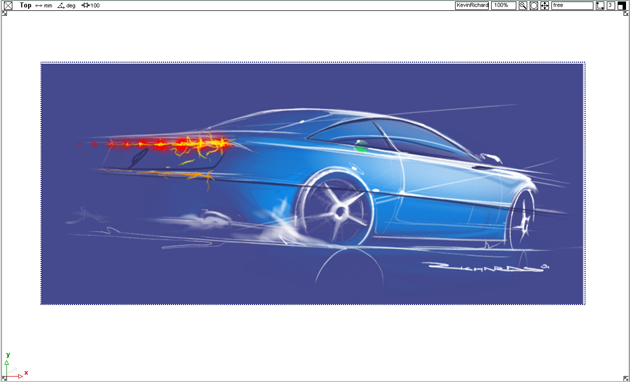

如果在 11" 宽的 Letter Size 纸上打印 1268x770 像素的默认 Alias 图像平面，则其分辨率将为 115 ppi（每英寸像素数）。下图显示了以较低的分辨率打印图像时图像质量是如何明显降低的。图像中的直线出现阶梯效果，并且图像锐度降低。

放大图像：平衡大小和质量

通常，您可以放大图像，使其每英寸的像素数不低于打印机能够创建的每英寸线数。理论上，ppi 应大于 lpi 值并小于 lpi 值的两倍。遗憾的是，大多数喷墨打印机并不提供有关每英寸可打印的线数的信息。您需要进行试验。

下面是适用于典型现代喷墨打印机的三个一般指导建议；在自己的打印机上选择纸张来自行进行测试。

• 打印典型的高质量照片时，
  • 如果使用高质量的高光泽照片质量打印纸和分辨率为 2880 dpi 的高质量打印设置，则分辨率可设置为 220 ppi 至 300 ppi。
• 打印典型的全色显示的草图时，
  • 如果使用高质量定毛边纸和分辨率介于 960 dpi 至 1440 dpi 之间的打印设置，则分辨率可设置为 120 ppi 至 220 ppi。
• 打印典型的线型图形时，
  • 如果使用高质量的毛边纸和分辨率介于 960 至 1440 dpi 之间的打印设置（高质量设置），则分辨率可设置为 80 ppi 至 160 ppi。

    纸张大小与图像平面分辨率信息示例

    	cm	cm	ppi	像素数	像素数
    A3 纸	21	29	300	2480	3508
    A3 纸	21	29	200	1654	2339
    A3 纸	21	29	100	827	1169
    A2 纸	29.7	42	300	3508	4961
    A2 纸	29.7	42	200	2339	3307
    A2 纸	29.7	42	100	1169	1654

本部分介绍如何创建具有正确分辨率的图像平面？

选择“Canvas”>“New Canvas”，然后设置像素数以符合纸张大小和输出 ppi。请记住，选择“Preferences”>“User Pref rences”>“Save Preference Set” 可保存所有 Alias 选项首选项。

ppi * 高度 = 图像平面的高度应该达到的像素数（以英寸为单位）。

ppi * 宽度 = 图像平面的宽度应该达到的像素数（以英寸为单位）。

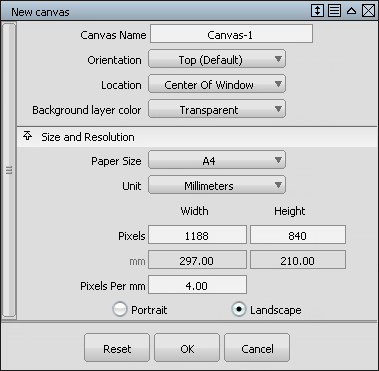

在本示例中，我们已经选择创建分辨率为每毫米 4 个像素且适合 A4 纸的图像平面。

本部分介绍如何修改当前的图像平面大小

绘制草图时，有时可能会发现图像平面太小，以至于无法容纳完整的草图。

您可以通过以下两种方法之一轻松更正图像平面的分辨率。

1. 在“Canvas”>“Resize Canvas” 中调整图像的“Width”（像素）或“Height”（像素）。
2. 使用“Marquee”工具和裁剪操作。
   • 选择“Paint”>“Select”>“Marquee”（矩形）并定义新的图像平面大小。（更大或更小）
   • 选择“Canvas”>“Crop to Marquee”。


本部分介绍如何更改图像平面的大小

如果图像平面在打印预览窗口中看起来太大或太小，则可能需要进行调整。

Alias 图像平面位于三维环境中，其大小使用 Alias 单位进行定义。在设计的早期阶段，您可能只顾绘制草图，却没有考虑打印大小，随后才发现其打印大小并不合适。

1. 更改图像平面的大小之前，请先进行测量。从工具箱中选择“Locators”>“Measure”>“Distance”，并放置两个标注点。

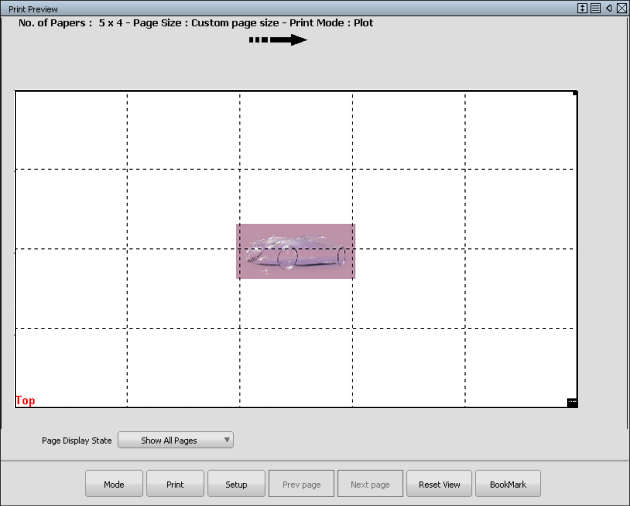

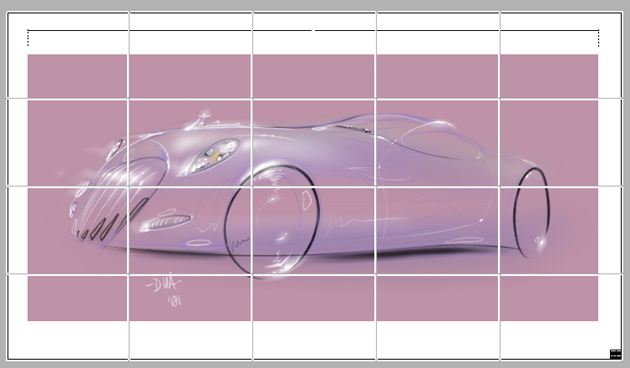

   在本示例中，草图的宽度为 274 cm；A2 纸的宽度为 42 cm。在“Print Preview”窗口中，可以看到该草图需要 20 张 A4 纸，如下图所示。


2. 若要解决此问题，请提供一个 42 cm 宽、29.7 cm 高（即一张 A4 纸的大小）的视觉参考对象。使用工具箱中的“Keypoint Curve Tools”>“Rectangle” 绘制一个矩形。

3. 现在，打开“Windows”>“Information”>“Information Window”，然后展开“Attributes”部分以键入正确的宽度 (42cm) 和高度 (29.7cm)。现在，即得到了一个与 A4 纸大小相同的矩形，可将其作为视觉参考对象。

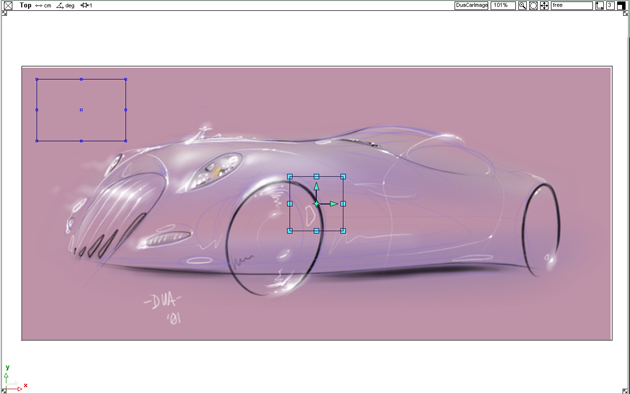

4. 若要调整图像平面的大小，请选择“Pick”>“Object Types”>“Image Plane” 将其激活，然后选择“Transform”>“Scale” 并在图像平面上单击以显示其二维操纵器。

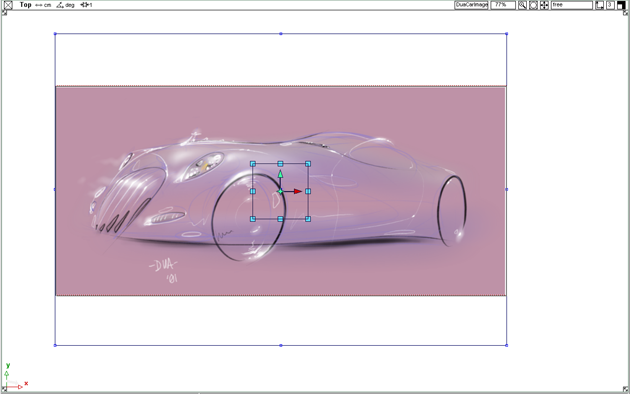

5. 调整图像平面的缩放比例和位置，使其符合矩形的大小。
   注：

   缩放图像平面时，ppi（每英寸像素数）将动态变化，但该图像平面上的总像素数保持不变。

   缩放或变换图像平面并不会为其添加或删除数据。

   注：

   缩放平面和层将产生不同的结果。变换图像层时，会添加或删除新的像素信息并会更改图像层分辨率。

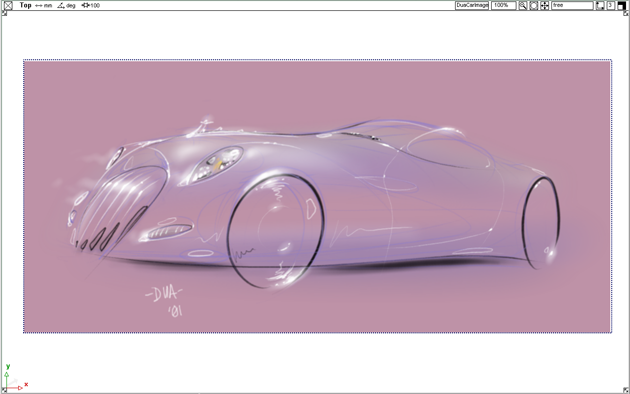

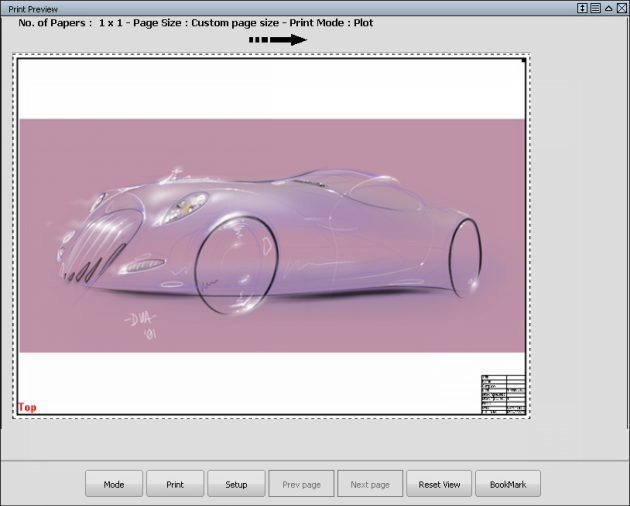

6. 缩放图像平面完成后，便不再需要此矩形，请拾取它并将其删除。现在，再次打开打印预览窗口，此时，草图应恰好适合此窗口。


可实现同一效果的两个备用工作流

• 将“Print Setup”更改为“Viewing From”，将“Scale 1:1”更改为“Fit to View”。

  或

• 当预览窗口处于打开状态时，在建模窗口中动态缩放图像平面，并观看图像平面实际大小和纸张大小的变化关系。使用此工作流时，预览窗口可能会保持最初分配的页数（在本示例中为 20 页），可通过选择预览窗口右上角纸张预览中的黑色小控制柄来调整页数。


关于打印颜色空间

关于打印的最后一个问题是，肉眼观察到的颜色和使用不同显示器、纸张类型和墨迹显示的颜色。显示器是 RGB 输出设备，该设备可以显示的颜色范围、饱和度和对比度通常与打印机的打印效果截然不同。在计算机上通常显示为鲜艳的动态颜色的草图，其颜色却无法通过处理墨迹打印出来。通常，大多数显示器能够显示的颜色都在一千六百万种以上。在采用 CMYK 打印某种刊物时，此范围通常低于 20,000 种可区分颜色。

为帮助您了解显示器和纸张之间的差异，Alias 支持适用于 CYMK 的打印预览选项。该选项可以将草图的颜色转化为输出设备中的全套颜色。

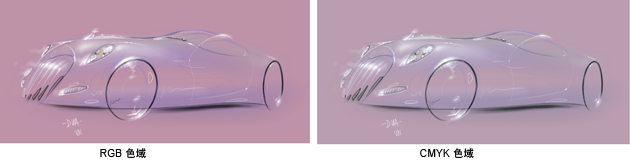

以下示例是一个简单草图分别采用 RGB 颜色空间和 CYMK 颜色空间的对比图。

为了在颜色方面提高打印的复杂性，每种纸张类型还具有自己能够显示的全套颜色。有关纸张类型的详细信息，请参见制造商的网页或信息手册。
