“Curve Edit”>“Create”>“Fillet Curves”

在两条现有曲线之间创建圆角曲线。

操作步骤

在两条现有曲线之间创建圆角曲线

“Curve Fillet”选项

Construction

Circular – 使用真实半径创建圆角。

Freeform – 在两个接触点之间创建圆角。

Circular + Lead – 通过指定圆角过渡到原始曲线的位置半径(“Lead Radius”)以及圆角拐点处的半径(“Radius”),来创建圆形圆角。

Freeform Type

Tangent – 在两个接触点投影切线,并按照切线插入方向创建圆角。

Blend – 对两个接触点的位置进行平均来创建圆角。过渡圆角有时存在反曲率,通常比“Tangent”圆角更浅。

Radius

圆形圆角的默认半径。使用该工具时,可在提示行上输入新值。

Calculate

Lead Radius – 当设置了“Radius”值时,Alias 将自动更新“Lead Radius”值。

Knee Ratio – 当设置了“Radius”值时,Alias 将自动更新“Knee Ratio”值。

Lead Radius

圆角过渡到原始曲线时所处位置的半径。

Knee Ratio

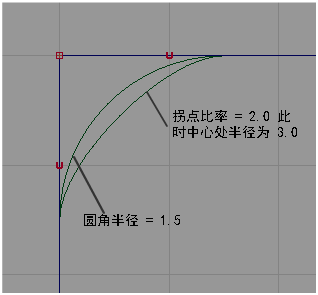

将圆角中心(或拐点)的半径指定为原始半径的比率(或倍数)。

生成的圆角并不是真正的圆形,但是其端点对应于具有原始半径的圆形圆角的端点。

Blend Control

可用于在创建圆角之后更改圆角类型(TangentBlend)。

Trim Curves

自动按照圆角的端点修剪原始曲线。

Create History

保存“Fillet curves”历史供以后编辑。如果启用了“Create History”,则可以编辑原始曲线,并且圆角将自动随之更新。
