查看或更改对象和标注的特性

使用“Information Window”查看和编辑有关所拾取对象的信息。

显示有关对象的基本信息

  1. 选择“Object Edit”>“Query Edit”
  2. 在对象上按鼠标右键

    “Query Edit”工具还会以图形方式显示构建历史的依存关系:

    • 您单击的对象以黄色绘制。
    • 用于构建对象的曲线和曲面以绿色绘制。
    • 基于该对象构建的曲线和曲面以蓝色绘制。
    • 多余节点将亮显并带有红色箭头。

查看和编辑对象特性

编辑有关对象的信息

  1. 选择“Windows”>“Information”>“Information Window”

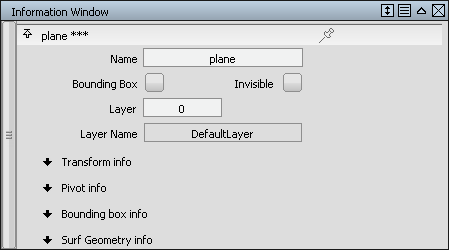

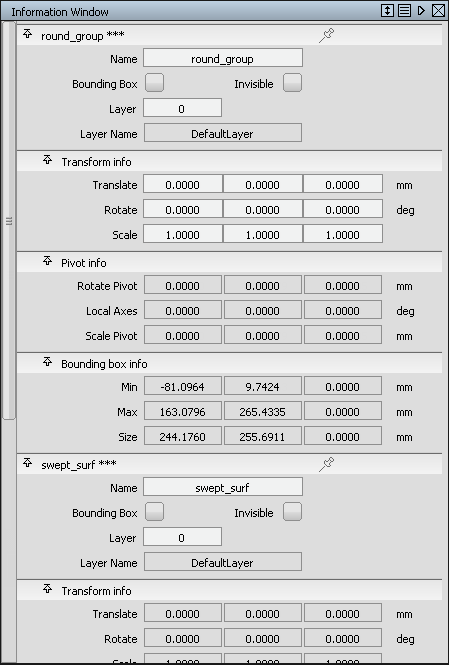

  2. 此时将打开“Information window”,其中显示被拾取的对象的信息:

    可以通过选中和清除复选框来更改数据的可见性。白色单元格内的信息可以编辑。

下列情况下应执行什么操作

我希望有关某个对象的信息在信息窗口中保持可见,即使该对象未被拾取。

拾取该对象,然后单击对象名称旁边的“固定”图标。

无论是否被拾取,该对象都将显示在信息窗口中。若要移除此信息,请再次单击“固定”图标。
