教程:使用“Lattice Rig”修改花瓶

简介

在本教程中,您将学习如何使用“Lattice Rig”通过两种不同方法(在无关联晶格时以不同方式设置晶格)加宽花瓶的开口处。

第 1 部分:使用剪切类型的修改加宽开口处。

生成晶格

  1. 打开“tutorialVase.wire”。此文件位于 Alias 可下载帮助(可从 Aliashttp://www.autodesk.com/alias-help-download-chsCourseWare/wire 文件夹下。
  2. 选择“Object Edit”>“Dynamic Shape Modeling”>“Lattice Rig” 以打开“Lattice Rig”工具箱。
  3. 选择花瓶模型的所有曲面。

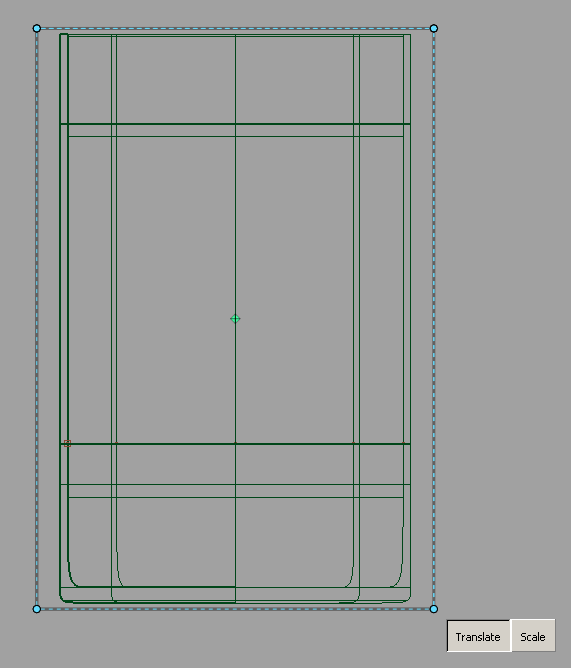

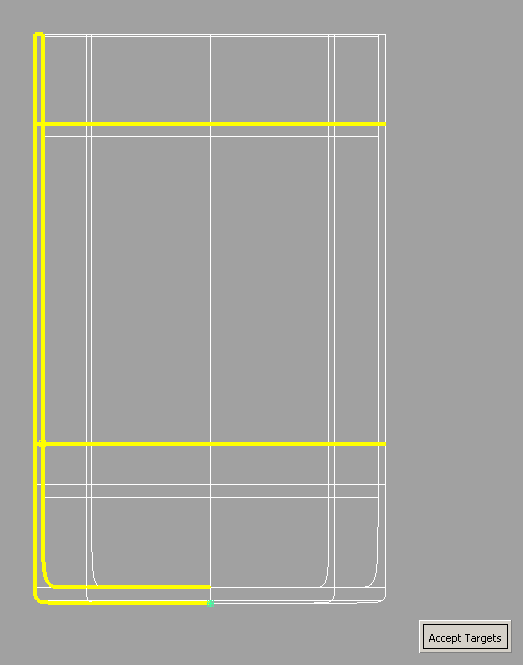

  4. 单击“Accept Targets”以创建晶格。请注意,在花瓶模型的周围形成了晶格。

使用晶格放大顶部

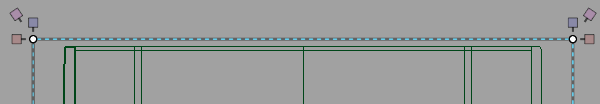

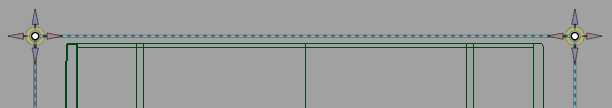

  1. 使用鼠标左键单击晶格顶部的四个点。它们现在连接了箭头操纵器。
  2. 单击“Scale”按钮,将晶格操纵模式更改为缩放。操纵器会变成框。这些是缩放操纵器。
  3. 选择“Layouts”>“Top” 以切换到俯视图。
  4. 在“Lattice Rig”工具箱中,单击“Toggle Lattice Engage State”工具。

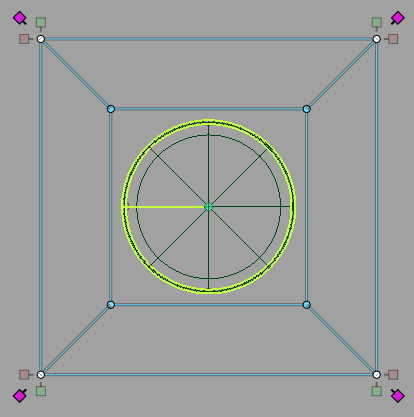

    该晶格此时以实心线绘制,且曲面具有黄绿色高光。

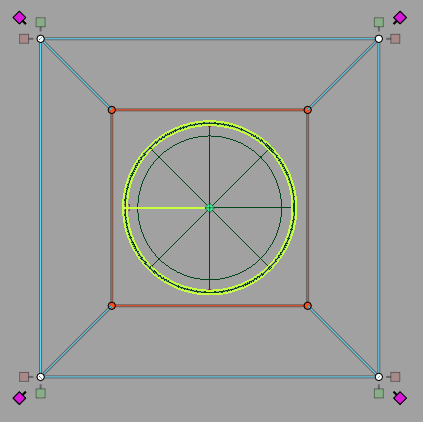

  5. 使用鼠标左键并在粉色操纵器上拖动,以缩放选定的晶格点。

    正交视图中的粉色操纵器在该视图中等比缩放。在本例中,花瓶开口处会放大,但花瓶高度不变。

  6. 松开鼠标键。目标曲面会更新,以显示花瓶也已放大。

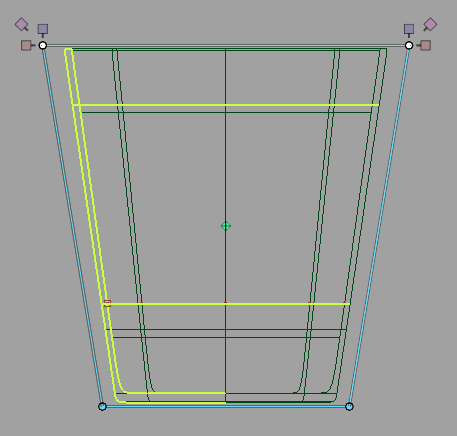

  7. 选择“Layouts”>“Front”。花瓶顶部变宽,而花瓶两侧仍然保持为线性。

第 2 部分:加宽开口处但保持底部固定。

按照本教程第 1 部分“生成晶格”中的步骤操作,加载瓶模型并生成初始晶格。

修改晶格

  1. 使用鼠标左键围绕晶格底部的点绘制一个拾取框。

    它们现在连接了箭头操纵器。

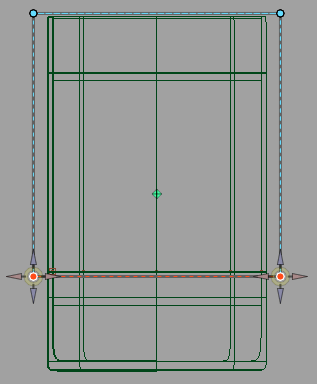

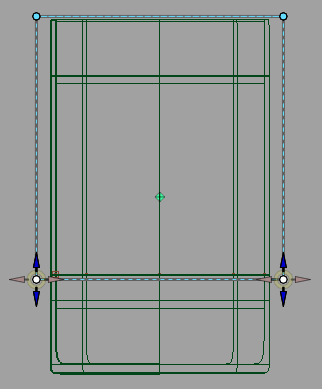

  2. 使用鼠标左键单击并拖动任意一个蓝色箭头操纵器,向上移动晶格的底部,如下所示。
  3. 松开鼠标键。

    此时,晶格底部的点和边以红色绘制。这表示晶格的底部已被锁定,因为它与该装备中的目标曲面相交。

  4. 双击工具箱中的“Lattice Rig”图标,或按住 键并单击该图标,打开选项窗口。

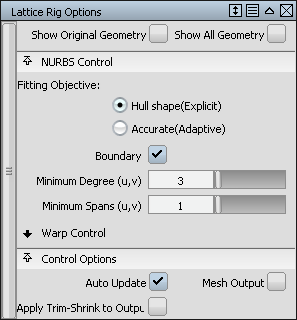

  5. “NURBS Control”下,将“Minimum Degree (u,v)”的值从“3”增加到“5”。这会将输出曲面的 U 向和 V 向阶数均更改为 5。关闭选项窗口。

使用晶格放大顶部

  1. 使用鼠标中键单击晶格顶部的四个点。

    它们现在连接了箭头操纵器。另请注意,底部的四个点已不再处于选中状态。

  2. 单击“缩放”按钮,将晶格操纵模式更改为缩放。

    操纵器会变成框。这些是缩放操纵器。

  3. 选择“Layouts”>“Top” 以切换到俯视图。
  4. 在“Lattice Rig”工具箱中,单击“Toggle Lattice Engage State”工具。

    该晶格此时以实心线绘制,且曲面具有黄绿色高光。

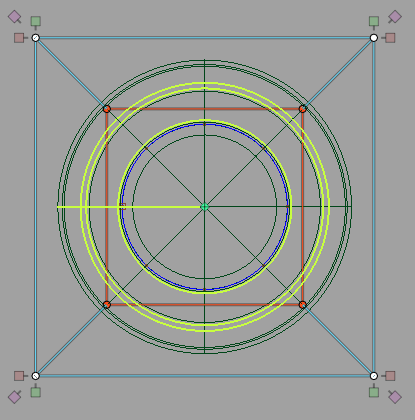

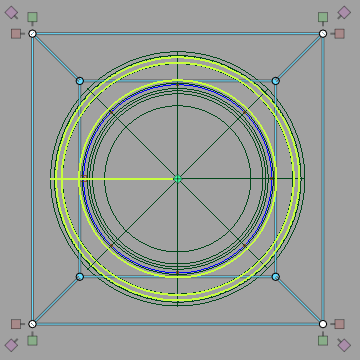

  5. 使用鼠标左键拖动粉色操纵器,以缩放选定的晶格点。

    正交视图中的粉色操纵器在该视图中等比缩放。在本例中,花瓶开口处会放大,但花瓶高度不变。

  6. 松开鼠标键。

    目标曲面会更新,显示花瓶也已放大。

  7. 选择“Layouts”>“Front”

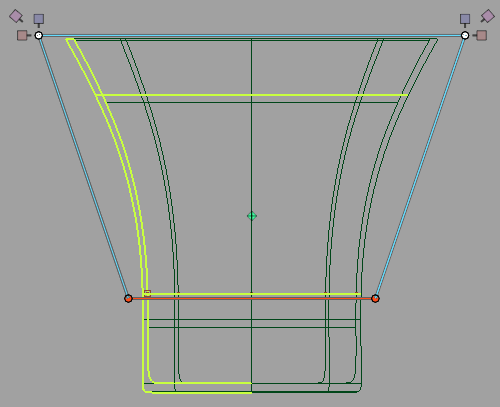

    花瓶顶部已加宽,但晶格底部以下的花瓶底保持不变。花瓶两侧逐渐变化。将该形状与第 1 部分中的形状进行对比。
