在本课程中，将使用高级曲面和修剪来定义并封闭真空吸尘器的形状，以及修改这些体积的形状。
目标
- 简化曲面，同时保持连续性
- 定义体积，供以后修改
- 创建和修改过渡曲面
- 对齐到曲线和对称平面
前提条件
- 您已经完成了“创建和评估曲面”课程。
观看视频注： 视频与书面文档在操作步骤上可能存在细微的差异。如果遇到差异，请以书面文档为准，因为它是最新的。
创建手柄的侧面
首先使用现有曲面和新曲线来创建手柄的侧曲面。
- 创建一个新层，并将其重命名为“handlecurves”。
- 选择“Curves”
“New Curves”“New Edit Point Curve”

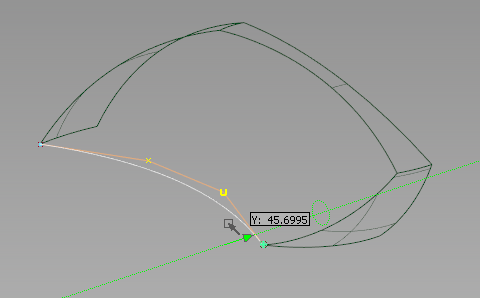

。 - 按住
+
+
并拖动，将第一个编辑点曲线捕捉到后曲面的底部修剪边。
- 将第二个编辑点曲线捕捉到前曲面的修剪边。
- 选择“Pick Nothing”。
- 选择“Pick”“Point” “CV”

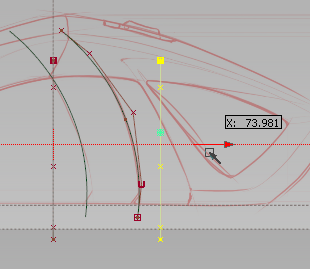

，并拖动选择新曲线的内部 CV。 - 选择“Transform”“Move”
并使用
沿 Y 坐标轴向中心线拖动 CV。
您可以从这三个曲面和曲线定义的区域创建真空吸尘器的侧曲面。
- 创建一个新层，并将其重命名为“handlesurfaces”。

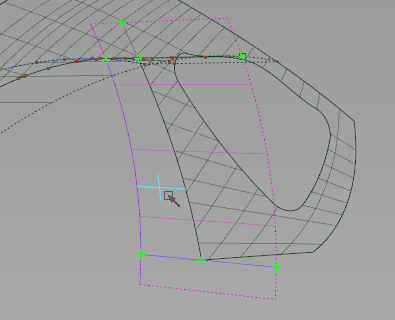

- 选择“Surfaces”“Boundary Surfaces”“Square”

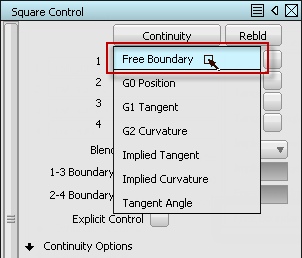

，然后打开选项框。 - 单击“Continuity”按钮，将所有边界设置为“Free”。

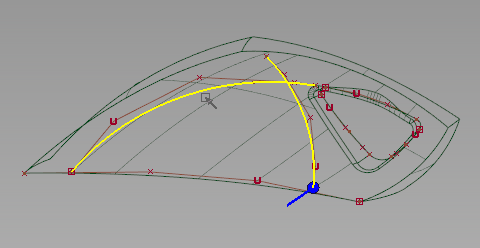

- 拾取曲面边作为边界，然后拾取曲线。此时创建了一个四边曲面。
- 选择“Pick Nothing”。
- 切换到“Shade (Fast)”
以检查所有曲面。
使用历史评估和简化曲面
- 拾取方形曲面。
- 在“Control Panel”中查看跨距数。
曲面跨距数过多，可能会导致以后的建模操作中出现错误。
- 选择“Object Edit”“Query Edit”
。 - 在方形曲面上单击 。将打开用于创建曲面的工具的选项，您可以以交互方式修改曲面参数。

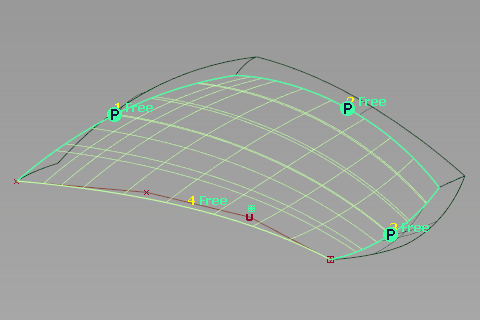

- 在“Square Surface”选项框中的“Control Options”下，选中“Continuity Check”。
将在曲面与其他曲面接触的位置创建标注。
绿色“P”表示沿该边在设置公差内曲面彼此接触。

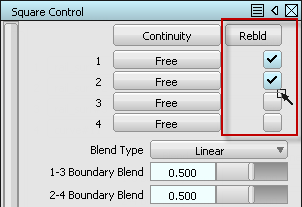

- 为每个输入边界选中“Rebld”选项。
跨距数将在重新构建每条边界时减少，但保持连续性。
注： Alias Surface 和 Automotive 产品中包括“Square Surface”等工具的高级选项，名为“Explicit Control”。通过此选项可精确定义跨距数及其阶数，进而简化曲面。 - 关闭选项框并选择“Pick Nothing”。
- 选择“Delete”“Locators”
以移除连续性显示。 - 单击“File”“Save As”
将该模型另存为 vacuum_part4.wire。
创建手柄的内部
- 使“imageref”层可见，并激活“handlecurves”层。
- 选择“Curves”“New Curves”“New Edit Point Curve”。
- 在左视图中，单击并拖动以绘制具有三个编辑点的内部圆弧。
- 选择“Pick Nothing”，然后继续绘制两条相交曲线以定义手柄的内部区域。
- 拾取曲线并拖动选择这三条曲线。
- 选择“Curve Edit”“Cut”“Intersect Curves and Detach”。
- 单击“Go”。
这三条曲线在相交处分割。
- 拾取曲线并拖动选择较小的外部角部分。
- 选择“Delete”“Delete Active”。

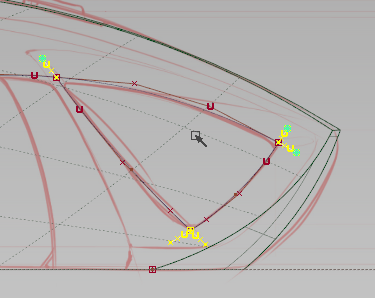

- 选择“Curve Edit”“Create”“Fillet Curves”
。 - 拾取在后角处的曲线以对交点形成圆角。
- 键入半径值 2，然后按 Return 键以查看圆角。
- 使用 单击并拖动，以调整半径为与草图匹配，或键入精确的半径值。
- 如果圆角半径正确，单击“Accept”。 注： 单击“Accept”之后，将修剪源曲线且不记录历史。以后您可以通过历史来调整圆角半径，但只能调大。
- “Fillet Curves”工具仍处于激活状态时，重复该过程以对其他两个角形成圆角。
- 单击“File”“Save” 将模型保存为 vacuum_part4.wire。
拔模内部曲线
- 隐藏“imageref”层，并激活“handlesurfaces”层。

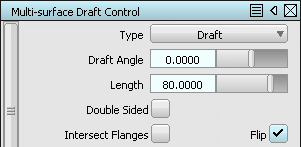

- 选择“Surfaces”“Multi-surface Draft”
并打开选项框。 - 在“Pick Mask”部分中，取消选中除“Curves”之外的所有选项。
- 在“Control Options”部分中，选中“Chain Select”选项。
- 单击内部曲线或圆角的任意一段以将其全部选中。

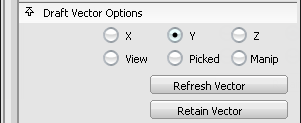

- 在“Draft Vector Options”部分中，将向量设置为“Y”坐标轴。
- 将“Length”设置为 80 并选中“Flip”选项（如果蓝色向量线指向中心线）。
- 单击“Build”按钮，将构建新拔模，并延伸到侧曲面之外。

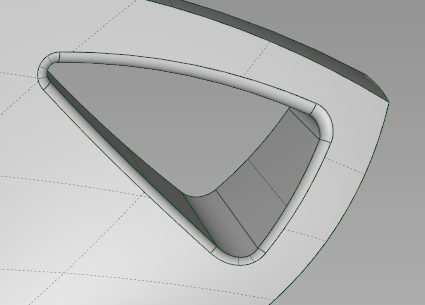

为手柄创建过渡曲面
创建过渡曲面以过渡走向不同的曲面，如真空吸尘器的侧面和内部手柄曲面。
- 选择“Surfaces”“Multi-Surface Fillet”“Surface Fillet”

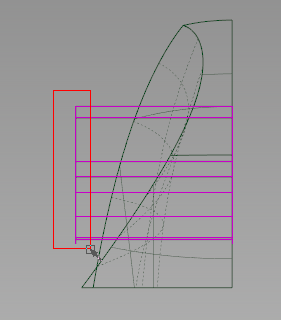

。 - 在左视图中，在手柄内部拔模曲面周围拖动一个拾取框以作为第一个曲面。
- 单击“Accept”。

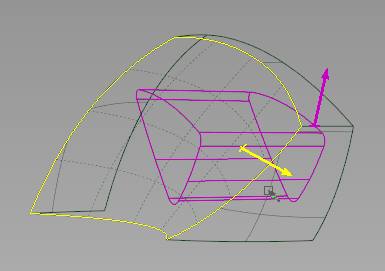

- 在透视视图中，拾取方形曲面作为第二个曲面。
- 单击“Accept”。
将显示两个箭头，表示每组曲面的曲面圆角的法线方向。
拔模曲面的法线方向为向外，方形曲面的法线方向为向内指向中心线。
- 单击“Build”。
将围绕交点的边构建圆角曲面，但可以调整半径。
- 键入 5，将半径设置为较小的值。
- 单击“Update”以重建圆角。
- 选择“Pick Nothing”，然后切换到“Shade (Fast)” 以检查过渡曲面。
修改手柄圆角
通过构建历史，可以更新很久以前构建的复杂曲面。
- 选择“Object Edit”“Query Edit”。
- 在任意曲面圆角曲面上单击 。

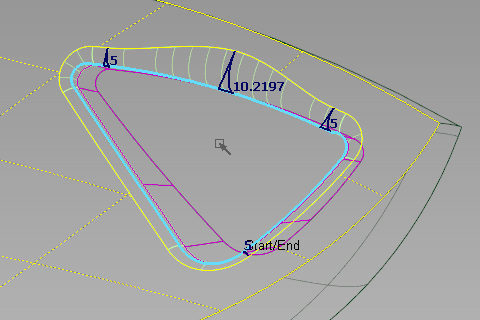

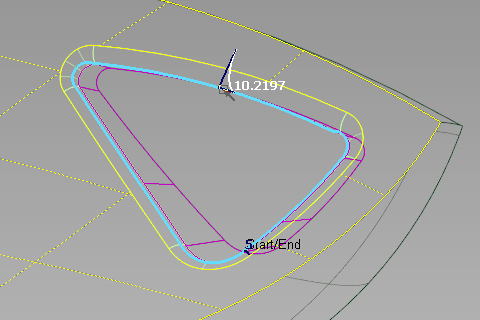

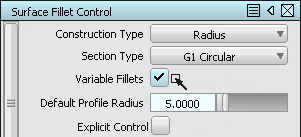

- 选中“Variable Fillets”选项。
将沿圆角显示蓝色半径边。
- 在顶边的中心附近使用 单击并拖动，使半径值接近于 10。
- 单击“Update”。
将创建具有变半径的新圆角，但是此半径不易于控制。
- 单击顶边的任一端，以使用默认值 5 创建新半径。
- 单击“Update”。

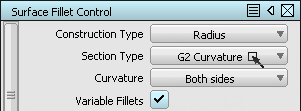

- 在活动曲面圆角的选项中，将“Section Type”更改为“G2 Curvature”。
- 单击“Update”。
- 选择“Pick Nothing”，然后选择“Diagnostic Shading”“User Defined Texture”并旋转视图以检查沿过渡的显示。
拔模前边界
- 切换到左视图。
- 使“imageref”层可见，并激活“handlecurves”层。
- 选择“Curves”“New Curves”“New Edit Point Curve”。

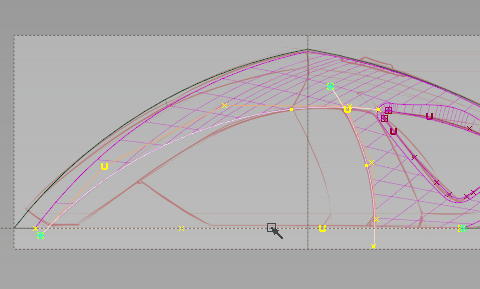

- 沿内部曲线单击并拖动三个编辑点，如下图所示。
- 隐藏层“imageref”，并创建名为“frontsurfaces”的层。
- 选择“Surfaces”“Multi-surface Draft” 并打开选项。
- 在“Pick Mask”部分中，取消选中除“Curve”之外的所有选项。
- 拾取前部分的两条轮廓曲线，如下图所示。
- 在“Draft Vector Options”部分中，将向量设置为“Y”坐标轴。
- 将“Length”设置为 80 并选中“Flip”选项（如果蓝色向量线指向中心线）。
- 单击“Build”按钮构建拔模。

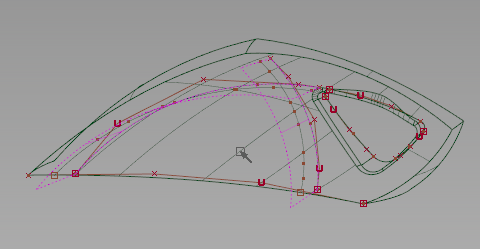

- 拔模曲面仍处于选中状态时，选择“Surface Edit”“Create CurvesOnSurface”“Intersect”
。 - 拾取方形曲面以与之相交。
- 使“imageref”层可见，并将其状态设置为“Pickable”。
- 拾取“Canvas_1”（俯视图图像）以与之相交。
将仅在与画布平面相交的拔模曲面上创建面上线。
- 将“imageref”层的状态重新设置“Reference”。
修剪前区域
- 选择“Pick Object”，并单击拔模曲面和方形曲面以将其拾取。
- 选择“ObjectDisplay”“Hide Unselecte”以便在工作空间中隔离这些项目。
- 选择“Pick Nothing”。

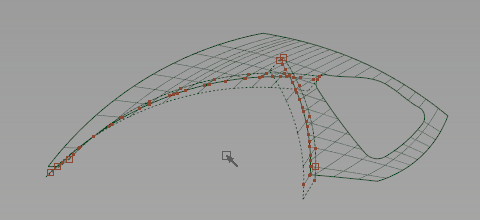

- 选择“Surface Edit”“Trim”“Trim Surface”
并拾取方形曲面作为输入。 - 单击以定义前下方区域，然后单击“Discard”按钮。
- 单击“Pick Surface”，然后单击后拔模曲面。
注： “Pick Object”会将两个拔模曲面作为单个对象进行选择，而“Pick Surface”一次仅选择一个组件曲面。 - 选择“Surface Edit”“CurvesOnSurface”“Intersect”，然后拾取前拔模曲面以与之相交。
- 选择“Surface Edit”“Trim”“Trim Surface” 并拾取后拔模曲面作为输入。
- 单击以定义内部区域（距中心线最近的区域）。
- 单击“Keep”按钮。
- 当“Trim”工具仍处于激活状态时，切换到俯视图并拾取前拔模曲面作为输入。
- 单击以定义此曲面的内部区域。
- 单击“Keep”按钮。
- 检查已完成的曲面，并选择“ObjectDisplay”“Visible”
以显示场景中的其他对象。 - 单击“File”“Save” 将模型保存为 vacuum_part4.wire。
绘制最终电动机箱轮廓
初始电动机箱和垃圾箱可帮助我们判断体积，但现在我们将使用轮廓的草图。
- 创建层，并将其重命名为“frontcurves”。
如果层栏左侧中的层消失了，请单击并拖动层栏滚动图标以重新显示它们，或者选择“Windows”
“Object Lister”
，然后选择“Layer “Toggle Layer Bar”隐藏层栏。
- 使用“Pick Curve”拾取前方形曲面和拔模曲面的三条源曲线。
- 将这些曲线指定给“frontcurves”层并使其成为活动层。
- 隐藏“handlecurves”层和“frontsurfaces层以最小化显示的内容。

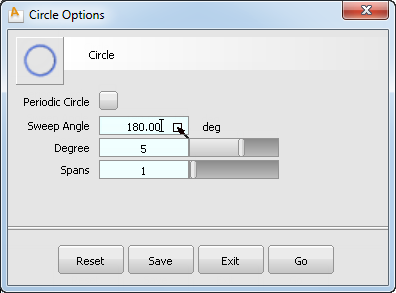

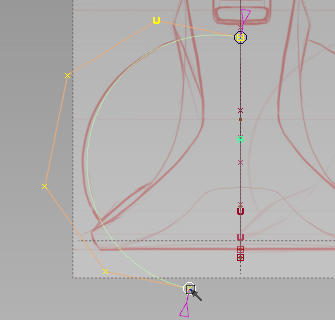

- 选择“Curves”“Primitives”“Circle”
并打开工具的选项框。 - 取消选中“Periodic Circle”选项，并将“Sweep Angle”设置为 180 度。

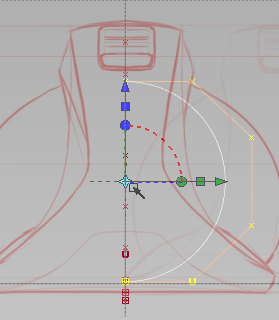

- 在前视图中使用栅格捕捉，然后单击半圆并沿中心线拖动，直到接近电动机箱体积的中心。

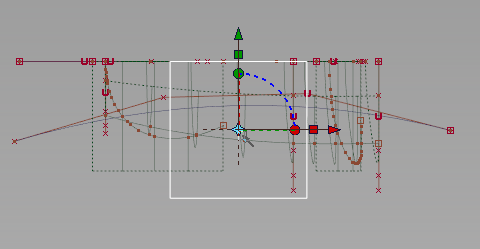

- 单击操纵器上的旋转圆盘。
- 键入 180，然后按 Enter 键，将半圆翻转到对称工作空间的那一侧。
- 选择“Curve Edit”“Modify”“Transform Curve”
。 - 单击“Rotate and Scale”按钮。
- 拖动底部的控制柄，直到半圆与草图匹配。

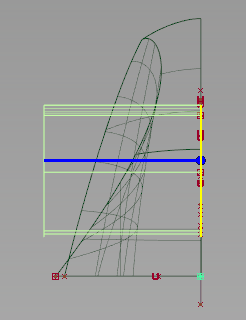

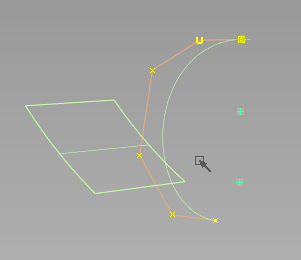

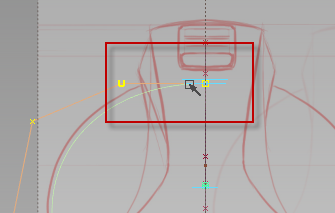

- 选择“Object Edit”“Align”“Symmetry Plane Align”
。 - 单击圆的顶边靠近中心线的位置。
定位轮廓
- 选择“Curves”“New Curves”“New Edit Point Curve”。

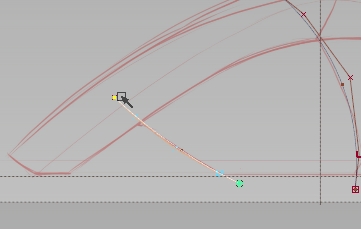

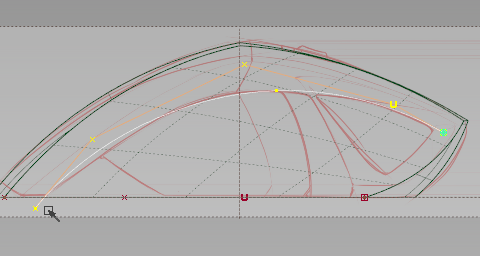

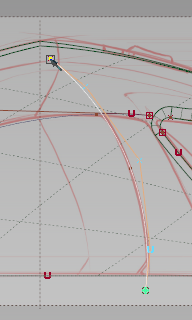

- 在前视图中，沿前电动机箱边单击并拖动三个编辑点，如下图所示。
- 选择“Surfaces”“Multi-surface Draft”。
- 在左视图中，拾取电动机箱的前轮廓和后轮廓。
- 在“Multi-Surface Draft”选项框中，将“Angle”设置为 0，将“Length”设置为 80，将“Vector”设置为“Y”。如果在对称的另一半上构建曲面，请选中“Flip”选项。
- 单击“Update”以开始拔模。
- 单击“Pick Nothing”，然后单击“Pick Object”以拾取新的拔模曲面和圆。
- 选择“ObjectDisplay”“Hide Unselected”
。
- 在左视图中，单击“Pick Nothing”，再单击“Pick Object”以拾取圆。
- 选择“Transform”“Local”“Set Pivot”
并将轴心磁性捕捉到圆的顶端 CV。
- 选择“Edit”“Copy”
以复制圆，然后选择“Edit”“Paste”
复制到场景中。 副本将精确地放置在原始圆之上，因此只需粘贴一次。
- 选择“Transform”“Move” (+M) 并将副本曲线捕捉到拔模曲面的顶部角。
- 选择“Transform”“Scale”
，将曲线缩放到原始大小的 55% 左右。
- 选择“Edit”“Paste” 将较大圆的第二个副本粘贴到场景中。
- 选择“ObjectDisplay”“Visible” 恢复可见层的内容。
- 在左视图中，使用 移动副本，直到接近手柄区域。
为新电动机箱体积制作蒙皮
蒙皮工具可以从一些仔细定位的曲线创建受控的曲面。
- 选择“Pick Nothing”，然后选择“Pick Object”并拾取前拔模曲面。
- 使“frontsurfaces”层可见并处于活动状态。
- 将拾取的曲面指定给“frontsurfaces”层。

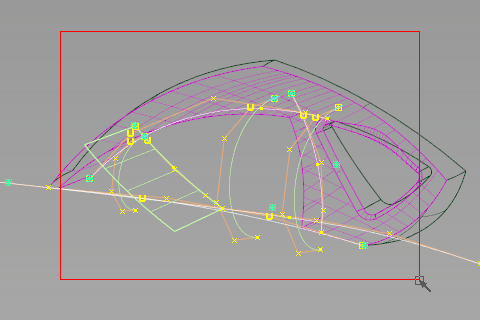

- 选择“Pick Curves”并围绕所有可见轮廓曲线拖动一个拾取框。
- 选择“ObjectDisplay”“Hide Unselected”。

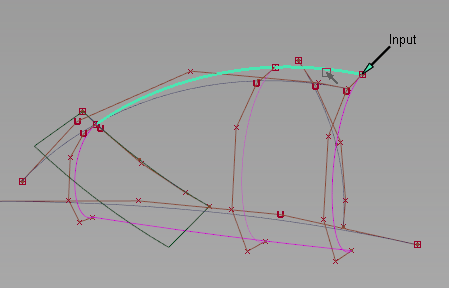

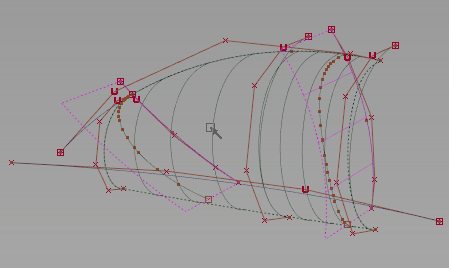

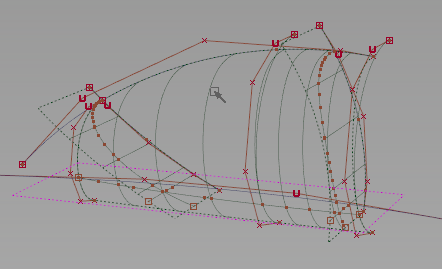

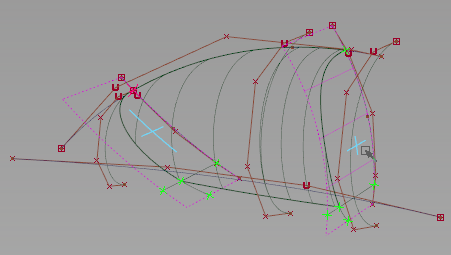

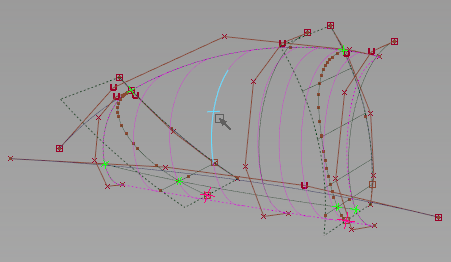

- 选择“Surface”“Skin”
，然后按住 Shift 键从后到前拾取每个圆。

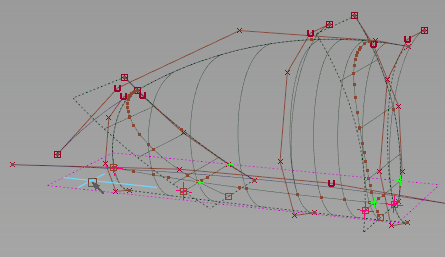

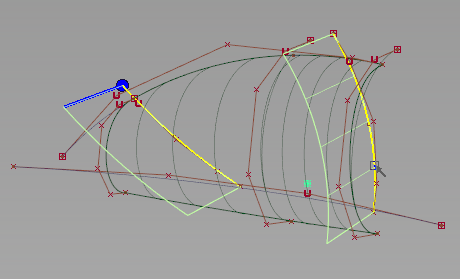

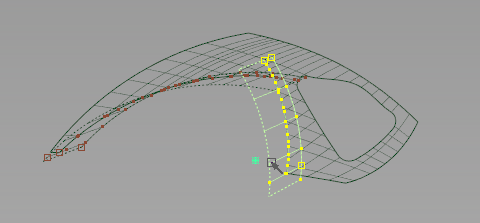

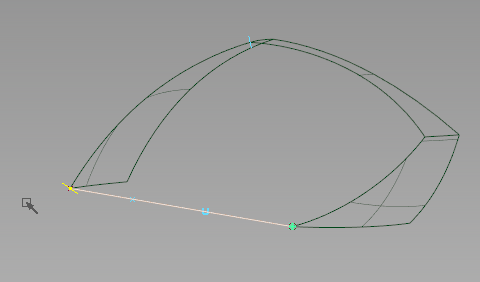

- 选择“Object Edit”“Align”“Align”
，然后拾取蒙皮曲面的顶边。

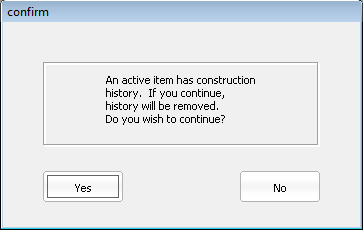

此“Align”工具将从蒙皮移除历史。
- 单击“Yes”继续。顶边将亮显以便对齐。
- 拾取上部轮廓曲线，该曲线接近于要对齐的边。
蒙皮的整个顶边将与该曲线对齐。

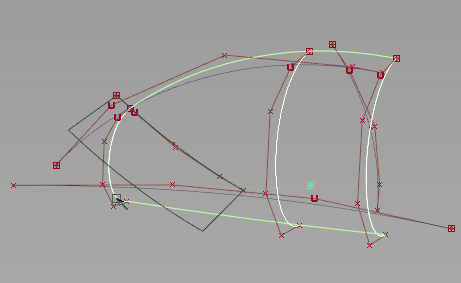

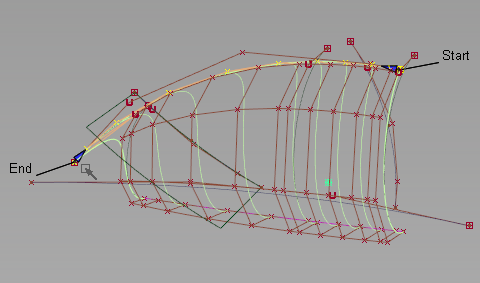

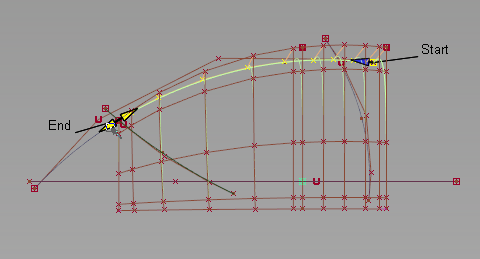

- 在左视图中，单击并拖动“End”控制柄直到捕捉到前轮廓的交点。

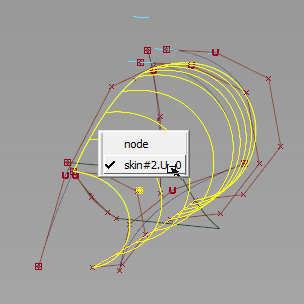

- 选择“Object Edit”“Align”“Symmetry Plane Align”，然后从拾取选择器中选择蒙皮曲面的相同顶边。
- 当警告您是否移除构建历史时，再次单击“Yes”。
曲面将再次对齐以便对称。
- 单击“File”“Save” 将模型保存为 vacuum_part4.wire。
使曲面相交并进行修剪
- 选择“Object Edit”“Query Edit”，然后拾取较小的拔模曲面。
- 打开“Multi-Surface Draft”选项框，单击后轮廓曲线，并单击“Update”。
第二个轮廓添加到拔模，并创建第二个曲面。

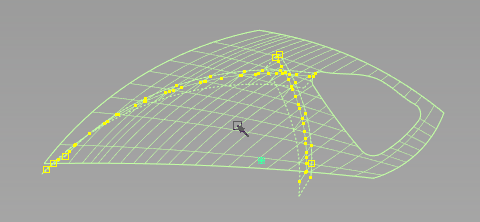

- 选择“Surface Edit”“Create CurvesOnSurface”“Intersect”。
- 拾取蒙皮曲面以与拔模曲面相交。
- 选择“Surfaces”“Primitives”“Plane”

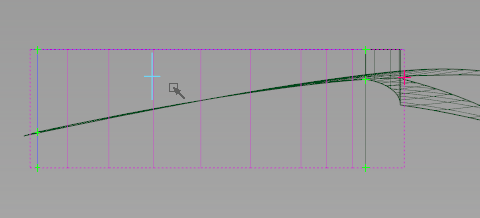

。 - 在俯视图中，使用栅格捕捉将平面放置于新电动机箱曲面中央的位置。
- 单击红色方形缩放操纵器并拖动以缩放平面，从而适合其他曲面。
- 选择“Surface Edit”“Create CurvesOnS rface”“Intersect”，然后单击蒙皮曲面和拔模曲面以与平面相交。
- 选择“Pick”“Object”并拾取修改后的蒙皮和拔模曲面。
- 选择“Surface Edit”“Trim”“Trim Surface” 并拾取平面。
- 单击平面的外部边，然后单击“Discard”按钮。
- 当“Trim”工具仍处于激活状态时，单击蒙皮的内部区域，然后单击“Keep”按钮。
- 拾取拔模曲面以进行下一次修剪，然后单击内部区域。
单击“Keep”按钮。
- 创建层并将其命名为“motorsurfaces”。
- 将修剪后的蒙皮、平面和拔模曲面指定给这个新层。
- 选择“Object Display”“Visible”，在视图中显示隐藏的对象。
- 单击“File”“Save” 将模型保存为 vacuum_part4.wire。
