导出到 Illustrator

现在使用全新“File”>“Export”>“Illustrator”工具，您可以快速将模型中的部分或者全部曲线导出到 Adobe Illustrator。

自由曲线、等参线、曲面边、修剪边、面上线将导出为 3 阶 Bézier 曲线。将写入具有 .ai 扩展名的 Adobe Illustrator 版本 8 文件。

注： 不可见的对象不会被导出。

1. 选择要导出的曲线或对象。

   如果要导出所有对象，您不需要进行选择。

2. 在视图中单击要导出的对象。
3. 选择“File”>“Export”>“Illustrator” 。

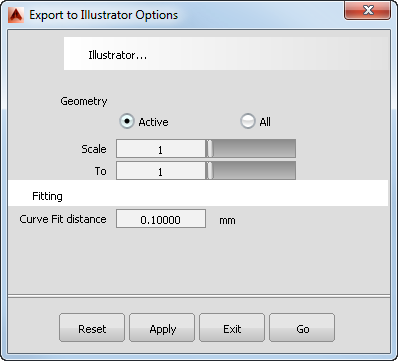

4. 在选项框中，选择要导出“Active”几何体还是导出“All”几何体。
   • 对于“透视”视图，指定导出图像的水平和垂直尺寸（以点数表示）。Alias 中的所选窗口在 Illustrator 中映射为这些尺寸。

   • 对于正交视图，通过输入两个值指定几何体的比例。“Scale”是 Alias 中的单位数，“To”是 Illustrator 中对应的单位数。例如，1 到 1 不缩放几何体，而 2 到 1 将几何体缩减为一半大小。

   • “Curve Fit Distance”是将 Alias 曲线拟合到 Illustrator Bézier 曲线时所使用的公差。增加该值以获得更快的性能和较亮的 Bézier 曲线。
5. 单击“Go”。

   此时将显示浏览器。

6. 输入文件名，并选择一个位置，然后单击“Save”。

   Illustrator 保存完毕，扩展名为 .ai。
