在网格或网格组件上反转法线

在网格组件或整个网格上反转法线的方向。

某些工具(如“Mesh”>“Mesh Offset”)要求所有网格组件的法线都指向同一个方向。

显示不匹配的法线方向

  1. 单击“Multi Color”图标。
  2. 单击小箭头打开选项部分。
  3. 启用新的“Show Orientation”选项。

    如果使用蓝色和黄色对方向相同(朝向或背离相机)的网格组件进行着色显示,则您的模型将显示不匹配的法线方向。

在组件上反转法线的方向

  1. 选择“Mesh”>“Reverse Mesh Orientation”

    将使用蓝色和/或黄色对所有网格进行着色显示。蓝色表示法线朝向相机的组件,黄色则表示法线背离相机的组件。

  2. 选择要反转的组件。
  3. 单击“Reverse Component”按钮。

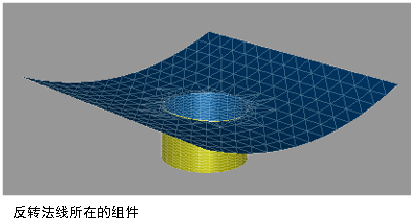

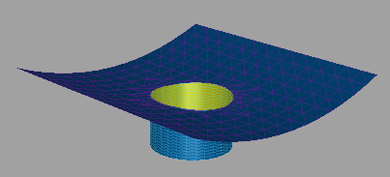

    此时会在组件上反转法线的方向。着色显示颜色发生改变。

  4. 再次单击“Reverse Component”可撤消该操作,或选择要反转其上法线的其他组件。

    若要在整个网格上反转法线的方向,请单击“Reverse Mesh”按钮。

    注:

    反转组件时,会反转顶点的交叠(顺序),使法线改变方向。反转整个网格时,将仅更改标志的值(布尔值),不会执行反转交叠。
