使您能够通过放置位置约束在场景中创建新的过渡曲线。还可以使用该工具来编辑现有过渡曲线。
使用“Blend Curve Create”工具可以创建曲线的初始形状。然后便可以使用约束工具来添加、编辑或删除初始约束。
操作步骤
过渡曲线选项
- Knot Spacing
-
“节点”是编辑点的另一个术语。
Chord – 弦长以当前的单位参数化新曲线的编辑点。弦长是连续编辑点之间的累积直线距离。曲线的起始点具有参数 0.0，而结束点具有等于曲线总弦长的参数。
Uniform – 新曲线的编辑点将具有整数参数：第一个编辑点是参数 0.0，第二个编辑点是参数 1.0，依此类推。这是默认设置。
- Curve Degree
-
创建的曲线的数学阶数，它控制每个跨距的 CV 数量：1（线性）、2（二次）、3（三次）、5 或 7。默认值为 5。
- Auto Align at Surface Corners
-
当该选项处于启用状态时（默认），与曲面（或修剪曲面）的倒角对齐的过渡曲线将自动与某个边（或修剪边）的切线连续性对齐。

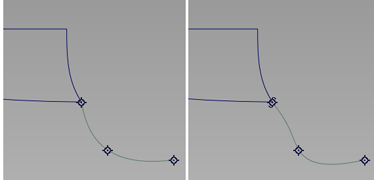

“Auto Align at Surface Corner”设置为“OFF”（左）和“ON”（右）。
- Curve to Curve Continuity
-
将该选项设置为“G2”（默认）时，过渡曲线在捕捉到其他曲线时，会以 G2 连续性对齐。如果设置为“G0”，则捕捉到曲线时，仅位置连续性会得到保证。
- Pivot Position
-
指定曲线轴心点的初始位置（旋转和缩放）。
Origin – 轴心点位于 (0, 0, 0)。
First CV – 轴心点位于第一个 CV 的位置（即，曲线的起点）。这是默认设置。
Last CV – 轴心点位于最后一个 CV 的位置，即曲线的终点。每次放置新的控制点（在放置第一个之后）后，轴心点位置都将重新计算和显示。
Curve center – 轴心点位于曲线的中间，具体取决于圆弧长度。（与“Curve Snap Options”框中“Snap to Center”的位置相同。）每次放置新的控制点（在放置第一个之后）后，轴心点位置都将重新计算和显示。
Bounding box center – 轴心点位于曲线边界盒的中心。每次放置新的控制点（在放置第一个之后）后，轴心点位置都将重新计算和显示。
