调整网格显示

本部分介绍如何降低网格显示密度以加快响应,以及如何调整显示透明度。

更改网格显示密度

  1. 如果尚未打开“Control Panel”,请使用“Windows”>“Control Panel” 将其打开。

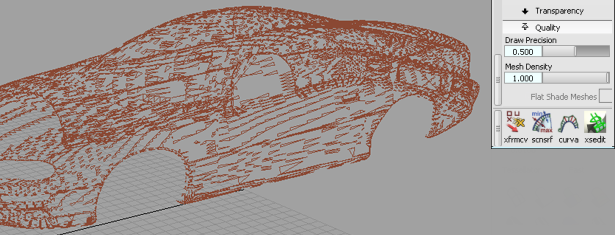

  2. 在“Quality”部分中,调整“MeshDensity”滑块以确定多边形的显示百分比。
  3. 对模型执行查看(旋转等)或定位(移动和旋转等)操作。
  4. 如果需要,请继续调整“Mesh Density”值,直至性能速度和显示详细信息均达到满意的效果。
    注:

    默认情况下,该滑块设置为 1.0(此时将绘制所有三角形)。密度设置既适用于着色显示模式,也适用于线框模式。

    提示:

    您也许需要在打开模型之前将“Mesh Density”调整为较小的值

更改网格透明度

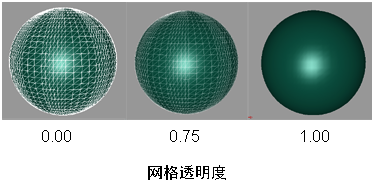

在“Control Panel”的“Transparency”部分中,调整“Meshes”滑块可控制网格线框的透明度级别。透明度 0.0 表示网格完全不透明。透明度 1.0 表示网格完全透明(即不可见)。

该功能在着色显示模式下显示网格时非常有用。(请参见“对网格进行着色显示”)。

注:

默认情况下,该滑块的设置为 0.0。透明度设置既适用于着色显示模式,也适用于线框模式。
