导出到 CAD 和 STL

CAD - 通常，建议在将数据导出到 CAD 前先缝合数据（根据目标 CAD 应用程序或所选文件格式，可能会有所不同）。

在此过程中，需缝合数据以生成壳。然后在仅选中壳的情况下，选择“File”“Export”“Active As”。通过选项对话框可以选择不同的文件格式，以及基于选定格式的相应选项设置。

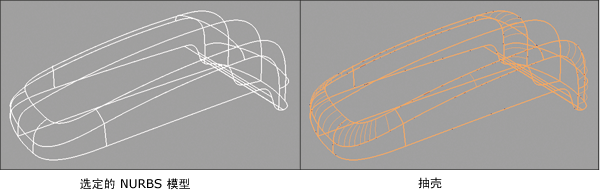

	“Surface Edit”“Stitch”“Shell Stitch” 基于一组曲面创建称为壳的特殊对象，以便为导出到 CAD 包或 STL 做准备。 壳中的间隙以黄色亮显（如果未选择壳，则以粉红色显示）。这些间隙通常是由于原始 NURBS 模型中的间隙导致的。通过取消选中“Stitch”工具中的“Use Construction Options”可以设置用户定义的缝合公差，以尝试处理这些间隙。有时，NURBS 几何体本身也需要修复。
	“Evaluate” “Check Model” 检查所有可见对象或拾取的对象，以查明是否存在可能会阻止数据传输的常见问题。 最好在脱壳或导出前使用“Check Model”检查数据。此工具可以识别边长过短、多节点、内切线不连续等问题。其中包括 G0、G1 和 G2 连续性对应的复选框。

若要将数据导出为 STL 格式，请选择曲面、壳、网格或它们的任意组合，然后选择“File”“Export”“Rapid Prototype”。 将数据导出为 STL 格式前需要对其进行缝合。可以通过使用公差选项将数据导出为 STL ASCII 或二进制格式来根据需要优化 STL 由于 Alias 可以读取 STL ASCII 和二进制文件，因此可将 STL 文件重新读入 Alias 以进行评估。
