过渡曲线

使用过渡曲线，您可以通过指定曲线形状的约束来创建曲线。

工具箱工具：“Curves”>“Blend Curve Toolbox”

过渡曲线为确定曲线形状和操纵曲线提供了更高级并且更简单的方法。过渡曲线在曲线的实际几何体上方提供一个抽象层。通过过渡曲线，您可以重点关注曲线需要完成的任务，让系统来计算符合相应要求的正确曲线。

过渡曲线是构建历史更久远的普通 NURBS 曲线：可以对过渡曲线使用所有普通的曲线工具；如果不使用过渡曲线工具，则过渡曲线看起来与任何其他曲线一样。

过渡曲线由充当约束的过渡点来控制：

可以通过设置约束来创建曲线，例如

• 该曲线应通过空间中的哪些点，
• 该曲线应与哪些曲面相切，
• 过渡曲线应与哪些现有曲线相交，
• 该曲线在某个点应沿着哪个方向行进，

等等。Alias 将绘制曲线以符合约束，并在约束本身或将曲线约束到的对象发生变化时自动更新。

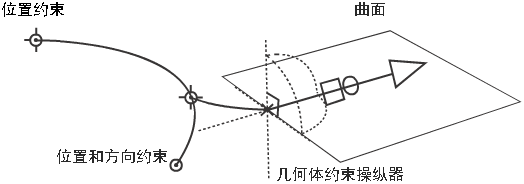

过渡点的类型

过渡点有三种主要类型。

• 位置：强制曲线通过过渡点在空间中的位置。

  此类型是在初次绘制过渡曲线时创建的类型。

• 方向：强制曲线通过过渡点在空间中的位置，并沿着特定的世界空间方向行进。

  方向有两个子类型：

  • 定向：由您设置曲线切线的实际方向。如果过渡点处的特定切线方向非常重要，则使用此类型。
  • 平行：由您设置一条直线，曲线沿着该直线（按任意方向）通过过渡点。此类型更容易实施并且可以获得更好的曲线连续性。
• 几何体：强制曲线通过曲线或曲面上的某个点，并沿着相对于该曲线或曲面的某个方向行进。

下表列出了用于表示不同约束的图标：

类型	未连接	连接到过渡曲线	连接到规则曲线
位置
方向
