“Surfaces”>“Swept Surfaces”>“Extrude”

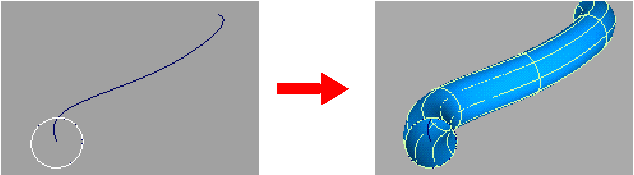

通过沿路径曲线拉伸形状曲线来创建新曲面。通过沿路径曲线拉伸形状曲线来创建新曲面。通常用于创建具有对称横断面的管状对象。

操作步骤

沿着路径曲线扫掠轮廓曲线

拉伸选项

Style

Tube — 当轮廓曲线沿路径进行扫掠时,它会进行旋转,保持与路径曲线之间的角度不变。

Flat — 当轮廓曲线沿路径进行扫掠时,它会保持其原始方向。

Create caps

如果拉伸的对象是闭合的平面曲线,则可以在曲面的末端创建封口。

Off — 不在拉伸的曲面末端创建封口。

Cap Start — 创建修剪曲面以将拉伸的曲面的第一个末端封口。

Cap Both — 创建修剪曲面以将拉伸的曲面的两个末端都封口。

Extrude Pivot

此选项控制当您拉伸多条轮廓曲线时使用哪个轴心点。

“Style”为“Tube”时,会显示此选项。

Closest — 围绕与所有轮廓曲线的边界盒最近的路径曲线的端点旋转轮廓曲线。

此选项是默认选项。当轮廓曲线靠近路径曲线的起点或结束点时,此选项效果最佳。

Component — 围绕各条曲线自身独有的轴心点旋转该曲线。

如果要拉伸文本,此选项效果最佳。

Create History

保存新曲面的历史,供以后进行编辑。如果启用“Create History”,则可以修改用于创建曲面的曲线,并且曲面将会更新。

注:

如果基于面(使用 Alias 2013 之前的版本创建)构建了拉伸历史命令,则更新历史时将丢失封口。
