使用不可见性遮罩形状

使用与隐藏画笔非常相似的方式,使用不可见性遮罩形状更改图像层区域的显示不透明度。

注:

在较旧版本的 Alias 中,不可见性遮罩被称为“模板”。

首先我们会提供一个一般工作流,后跟一个示例进行说明。

根据曲线创建不可见性遮罩

  1. 在工具箱中选择“Paint”>“Shape”>“Make Invisibility Mask Shape”

    将打开“Shape Editor”

  2. 单击要包含在形状中的每条曲线。(请确保单击的曲线部分是要包括在形状边界内的。)

    曲线将亮显。

    注:

    请不要拖动拾取框以包围复杂的曲线结构,否则形状可能不会像您预期的那样显示。

  3. 单击“Accept”按钮。

    曲线将变为不可见遮罩。默认情况下,轮廓处于关闭状态,充当不可见遮罩的填充区域位于曲线外部

  4. 如果希望填充区域(不可见遮罩)位于曲线内部,请在“Shape Editor”中将“Fill”设置为“Inside”

    使用“Shape Editor”可以修改形状的多个参数,如颜色、不透明度等。

    有关各个选项的描述,请参见“Windows”>“Editors”>“Shape Editor”

注:

若要创建某些特定形状,可能需要在多个位置选择用于定义形状的曲线。只需选择构成形状区域边界的各个曲线段(可能必须多次选择同一曲线)。详细信息请参见创建形状

示例

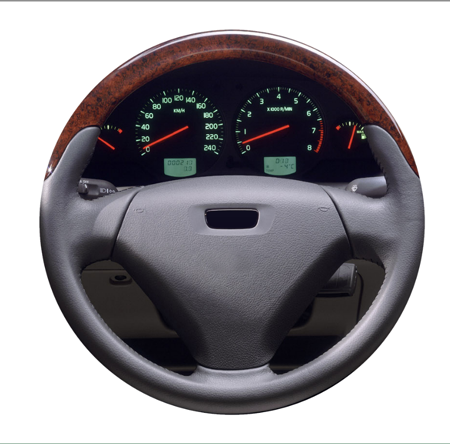

在此示例中,我们将使用一个圆形来隐藏除方向盘之外的整个图像层。

此处使用“Paint Panel”中的选项,但也可以使用“Shape Editor”

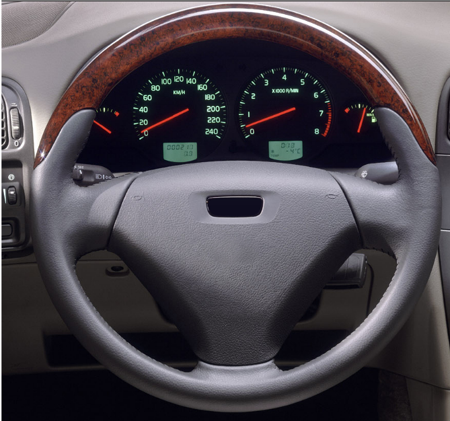

  1. 选择“File”>“Import”>“Canvas Image” 以导入希望编辑的图像,或在层上绘画。会自动选中该图像层。

    请参见将图像导入为图像层

  2. 创建一个圆形或您希望的任何封闭曲线。在此示例中,我们已创建一个圆形,它以红色亮显。

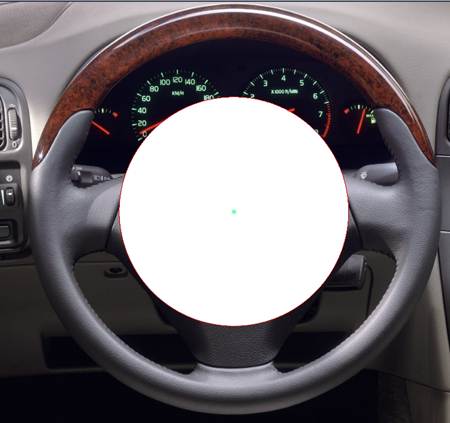

  3. 从工具箱中选择“Paint”>“Shape”>“Make Invisibility Mask Shape” 工具,然后选择该圆形并接受该形状。请注意该图像已完全消失在该曲线内部。

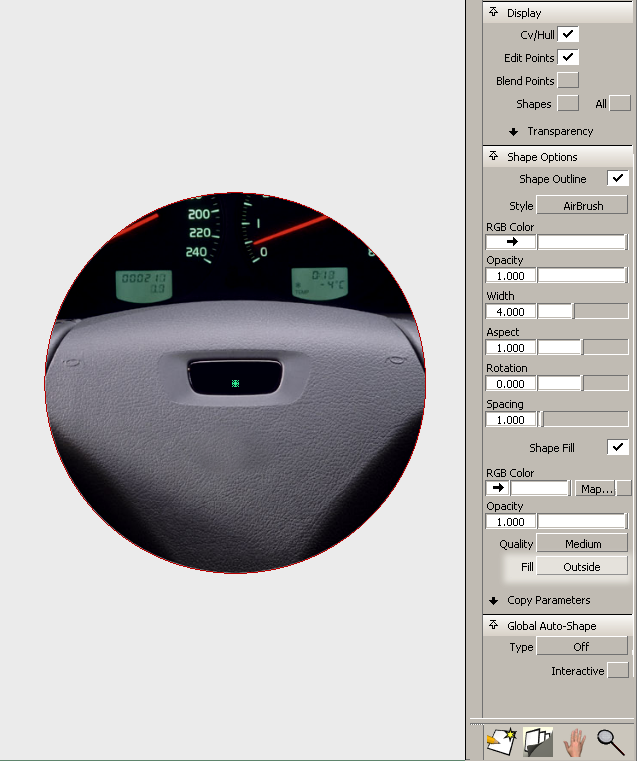

  4. 在此示例中,我们希望出现相反的情形,因此请从“Paint Panel”中选择“Fill Outside”选项。

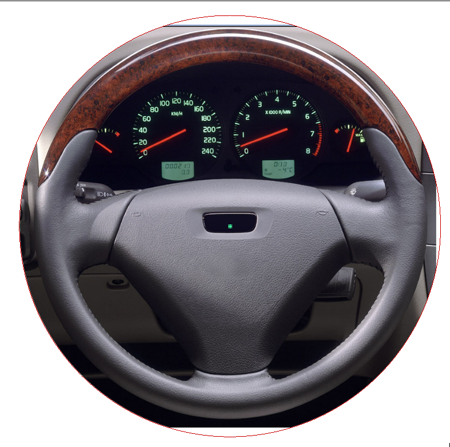

  5. 现在请使用 Alias“Transform”工具来放大和定位该圆形。请注意该图像是如何随着圆形变换而显示的。

    此技术提供了一种快速且灵活地从视图隐藏像素的方式,并在删除图像层的某一部分方面具有重大优势。在任何点处,可以重定位这些曲线,且该层将更新以隐藏或显示该图像的一部分。

不可见性遮罩形状提供与绘画形状相同的功能。可以使用任意数量的曲线来创建形状;形状可以包含孔且填充颜色可以是任何纹理或轮廓。(请参见“Paint Panel”中的“RGB Color”选项。)

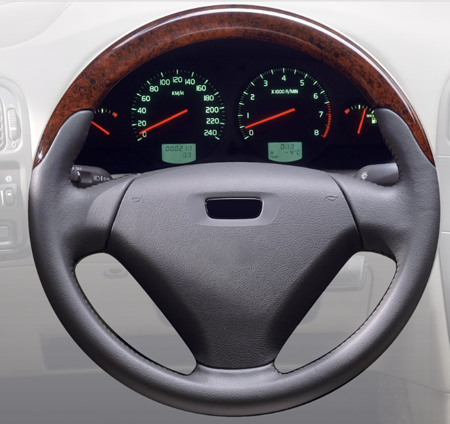

上面的图像是使用三条曲线和一个不可见性遮罩层创建的,在该不可见性遮罩层上填充纹理是一个提供半透明像素的灰度渐变。
