介绍在描述曲线网络时所用的概念和术语。
若要显示曲线网络工具箱,请选择“Surfaces”>“Curve Networks”
。
概述
- 构建相交曲线的网格以描述曲面。
- 从工具箱中选择“CrvNet Tools”>“New Network”并拾取所有曲线。
- Alias 在曲线之间插值以自动创建曲面。
- 您可以继续重塑构建曲线的形状,添加或删除构建曲线,曲线网络曲面将更新。
- 通过将自由曲线的形状贴图到曲面上,添加塑形曲线以重塑整个曲线网络曲面的形状。
术语

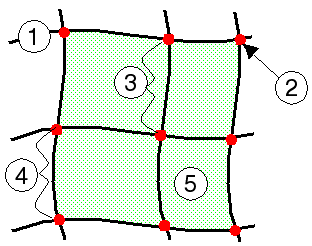

有关曲线网络所用的下列术语的说明,请参考左侧的图表:
- 曲线 (Curve):网络中的一条曲线。
- 交点 (Intersection):网络中的两条曲线在空间中相交的一点。在界面中,这也称为顶点。
- 曲线段 (Curve segment):由两端的交点(顶点)所定义的一条曲线的一部分。许多曲线网络工具都可以在曲线段上使用,包括连续性工具。在界面中,会将曲线段称为边(有时在本部分中也会这样)。
- 区域 (Region):以三条或四条曲线段(边)为界的曲线网络的闭合区域。
- 曲线网络曲面 (Curve network surfaces):曲面与曲线网络本身是有区别的。事实上,可以使用塑形曲线将曲面从网络中拉出来。
- 曲线网络 (Curve network):定义曲面的所有曲线。直到网络中的所有曲线都有效,Alias 才会构建曲面。
有效和无效拓扑
Alias 为曲线网络的每个有效区域创建一个曲面。
所有曲线网络曲面都成组于一个节点下,如“Object Lister”或 SBD 窗口中所示。
在某些条件下,您可能能够通过使用“Surfaces”>“Combine Surfaces”工具从生成的曲线网络曲面创建单一曲面。
下列闭合区域类型有效
- 四边形区域配以标准 NURBS 曲面。
- 三条边组成的区域配以三个 NURBS 曲面。
- 可以“折叠”为三、四或五边形区域的包含 T 型接合点的区域与规则三、四或五边形区域的处理方式相同。

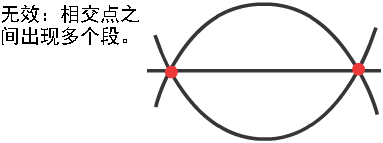

下列区域无效

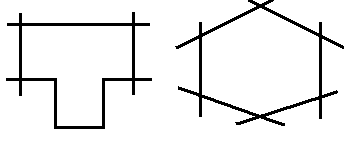

- 包含五条以上边的区域。

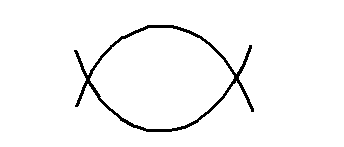

- 仅包含两条边的区域。
- 包含无法“折叠”为三、四或五边区域的具有 T 型接合点的区域。
