教程:使用“Lattice Rig”拉伸沐浴露瓶

简介

在本教程中,您将学习如何使用“Lattice Rig”拉伸模型的一部分。

第 1 部分:简单拉伸

生成晶格

  1. 打开“showergel_shape_modify.wire”。此文件位于 Alias 可下载帮助(可从 Aliashttp://www.autodesk.com/alias-help-download-chsCourseWare/wire 文件夹下。
  2. 选择“Object Edit”>“Dynamic Shape Modeling”>“Lattice Rig” 打开“Lattice Rig”工具箱。

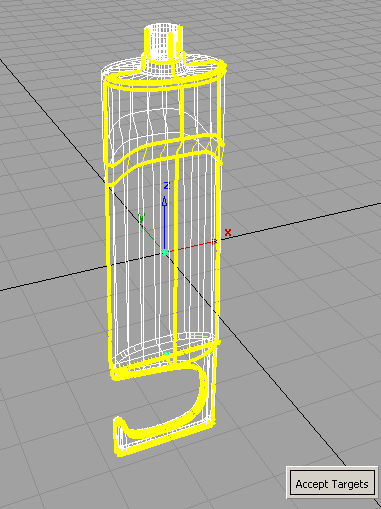

  3. 选择沐浴露管状体模型的所有曲面。

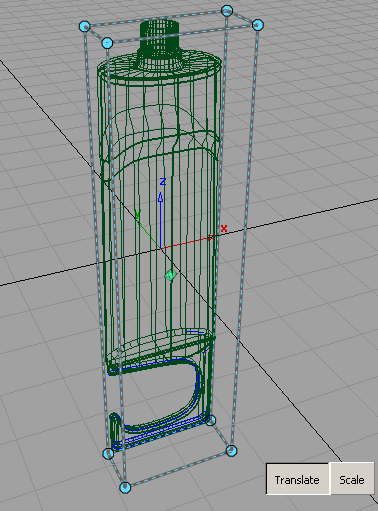

  4. 单击“Accept Targets”以创建晶格。

使用该晶格拉伸模型

  1. 在“Lattice Rig”工具箱中,单击“Toggle Lattice Engage State”工具。

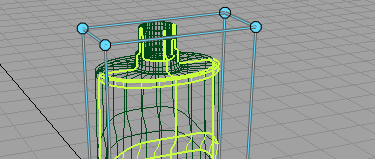

    请注意,该晶格此时未绘制成实心线,且曲面具有黄绿色高光。

  2. 使用鼠标左键单击晶格的四个顶点。请注意,现在它们会带有连接的箭头操纵器。
  3. 使用鼠标左键单击并拖动蓝色箭头之一,向上移动点。

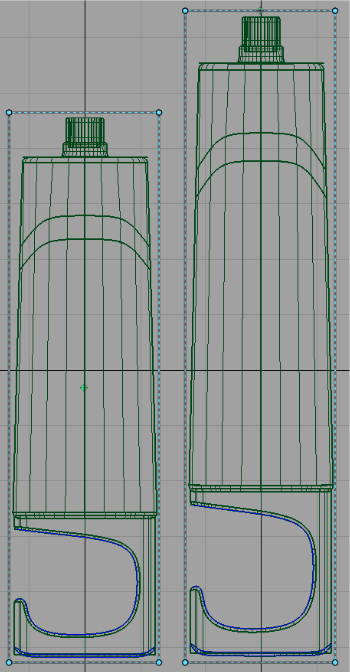

  4. 松开鼠标键。请注意,沐浴露瓶已被等比拉伸。

这是一个简单拉伸。请观察沐浴露瓶各个部分(包括弯曲部分)被拉伸的程度。在接下来的部分中,您将学习如何仅拉伸模型的一部分。

第 2 部分:拉伸除弯钩部分之外的整个瓶

有时,在使用“Lattice Rig”修改同一模型的某些部分时,必须保留同一模型的其他部分,这一点很重要。要达到此目的,一种方法是仅包含那些应修改的部分作为“Lattice Rig”目标。但是有时做不到。例如,可能需要在修改一半曲面(或网格)时固定同一曲面的另一半。本教程将介绍如何修改晶格以达到该目的。

按照本教程第 1 部分“生成晶格”中的步骤操作,加载瓶模型并生成初始晶格。在该部分中,我们会将初始晶格修改为只包含要修改的瓶部分,然后执行拉伸。

修改晶格

  1. 选择“Layouts”>“Front” 切换到侧视图。
  2. 使用鼠标左键围绕晶格底部的点绘制一个拾取框来选择这些点。请注意箭头操纵器。

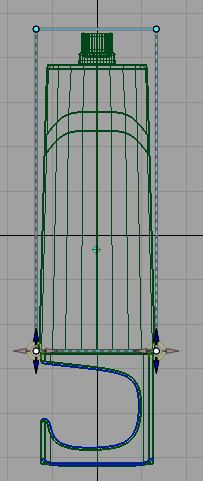

  3. 使用鼠标左键单击并向上拖动蓝色箭头。这会向上移动晶格底部。将晶格底部正好放在弯钩部分与瓶的接点上方。

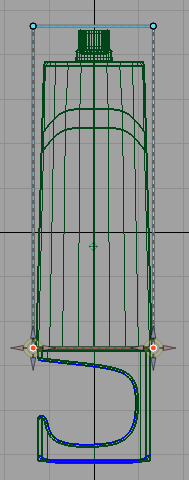

  4. 松开鼠标键。请注意,此时晶格底部显示为红色。这说明“Lattice Rig”了解到目标曲面的一部分位于晶格以外。将始终不会修改晶格以外的目标几何体(会保留其形状)。

    与目标几何体相交的晶格部分将会被锁定。在关联晶格后,不能移动锁定点。

  5. 通过在工具箱中单击“Toggle Lattice Engage State”工具来关联晶格。
  6. 使用鼠标中键,围绕晶格顶部的点绘制一个拾取框。请注意,此时已取消选择底部点。
  7. 使用连接到顶部点的蓝色箭头操纵器,向上拉伸晶格的顶部。在合适的位置松开鼠标键。

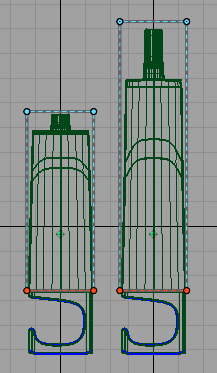

  8. 请注意,已根据您对晶格的更改拉伸了晶格内的沐浴露瓶部分,而晶格外的弯钩保持原形。
