“New Path Array”工具

“Transform”>“Path Array” 是一个新工具，可用于放置“缝合图案”。换言之，它可复制一个或多个对象，并沿一条或多条曲线等距离放置副本。

A：缝合对象。B：目标曲线。1：间距操纵器。2.范围（开始/结束）操纵器。

通过选项窗口和操纵器，可以控制副本的间距、范围、位置和方向。

创建和放置副本（缝合图案）

1. 选择“Transform”>“Path Array”
2. 选择缝合对象。这些对象可以是曲线、曲面或网格。
3. 单击视图窗口右下角的“Build”按钮。
4. 选择目标曲线。这些曲线可以是自由曲线、面上线、曲面边、修剪边或等参线（包括细分线）。
   • 缝合对象的副本沿曲线的长度显示。副本的轴心点沿曲线放置，并可用于计算间距。
   • 范围箭头操纵器会出现在最后一条目标曲线的起点和终点处。
   • 还会显示“Spacing/Number”操纵器，带有一个“Specify”标签，单击此标签可在“Spacing”和“Number”调整之间进行切换。单击标签下面的数字值可输入一个准确值。“Spacing”操纵器是一个小正方形，位于第二个副本上。“Number”操纵器是一组又向箭头，用于减少/增加值。
5. 通过控制选项修改副本的间距、范围和方向。还可以使用操纵器直接在模型上修改间距和范围。

   重复对象会产生历史，并随选项的修改而更新。

   注： 只有沿最后一条选定目标曲线放置的副本会受影响。
6. 选择其他目标曲线（如果需要）。

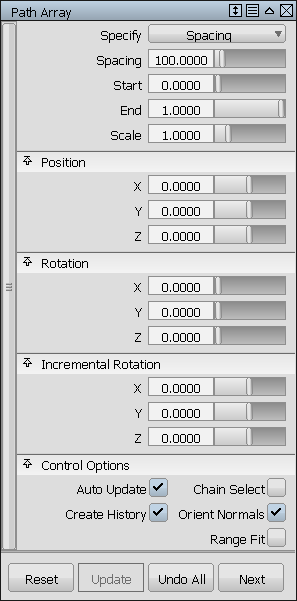

选项

Specify

从下拉菜单中选择“Spacing”或“Number”。

此选项还会以切换标签形式显示在模型上。

Spacing/Number

取决于“Specify”选项的值。

Spacing – 副本之间的距离（以当前单位表示）。

Number – 副本的数量。

也可以使用模型上的相应操纵器来设定这些值。

Start/End

指定副本在曲线上的起始点和结束点。“Start”和“End”值分别为 0.0 和 1.0，定义了原始范围。

也可以使用路径曲线上的范围操纵器来设置这些值。

Scale

这是一个相对缩放系数，可应用于第一个副本来生成最后一个副本。系统将线性插补中间副本的尺寸。

Position

沿副本局部坐标轴 X、Y 和 Z 方向偏移（以当前单位表示）。

Rotation X/Y/Z

围绕副本的局部 X、Y 和 Z 坐标轴旋转（以当前单位表示）。

Incremental Rotation X/Y/Z

与前一个副本成一定角度围绕副本的局部 X、Y 和 Z 坐标轴旋转。例如，如果 X 值为 10.0（度），则每个副本将围绕 X 轴比前一个副本多旋转十度，从而沿着路径生成扭曲效果。

控制选项

Auto update

选中该选项后，如果更改“Control”窗口中的值则重复项自动更新。

Chain Select

选中此选项后，选择曲线还将选择与其切线连续的所有其他曲线。

Create History

选中此选项后，副本将具有构建历史。修改缝合对象或目标曲线将使副本进行相应的更新。

Range Fit

选中此框可确保副本适合由“Start”和“End”位置所指定的整个曲线长度。此操作有时会导致“Spacing”发生变化（不会反映在选项窗口中）。

Orient Normals

选中此框可使每个副本的局部 X 坐标轴与目标曲线在此副本位置处的切线对齐。如果目标曲线是面上线，则调整每个副本的方向，将使其局部 Z 坐标轴与面上线所在曲面的法线方向一致。如果目标曲线是自由曲线，则将沿着曲线的曲率向量的方向调整每个副本的 Z 坐标轴方向（如同绘制梳子）。

注： 如果曲线的曲率改变方向，副本方向不会在反曲率点处翻转。

如果未选中此框，则所有副本的方向都将与原始缝合对象相同。

示例

在下面的图像中，复制轮辐（两个曲面，显示在自行车车轮的右侧），然后沿圆形路径曲线（内轮缘）放置。重复此操作两次，创建两组轮辐：一组绕 Y 轴旋转 45 度（粉红色），另一组绕 Y 轴旋转 315 度（绿色）。
