导出 DWG 或 DXF 文件(仅限于 Windows)

保存 DWG 文件或 DXF 文件

  1. 选择“File”>“Export”>“Active As”

  2. “File”>“Save As”
  3. 在“File Formats”菜单中,选择“DWG”或“DXF”

    此时会显示两个选项。

  4. 根据需要设置选项,然后单击“Save”

选项

Want curves

如果此选项为“ON”,将导出曲线,否则将忽略曲线。

Split surface at internal discontinuity

如果“Split Surfaces at internal discontinuities”为“ON”并且曲面间断为 G1,则曲面将在每个 G1 间断的断开处进行分割。

打开“History Access”窗口

  1. 从图标面板的第二部分中选择“History Access”菜单项。
  2. 系统将提示您选择希望获取相关信息的图元。在工作台中选择相应的模型,并在“Access”窗口中选择部分的孤立节点。
    注:

    导入新的 Alias 模型之前,对于要使用的替换例程,原始模型的孤立节点处于选中(激活)状态。

    接下来,您将导入 Alias Wire 文件模型,该模型表示需要引入的更改。

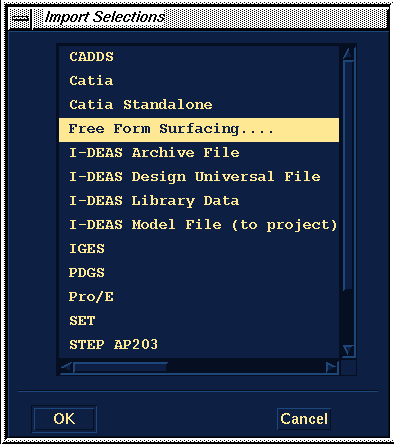

  1. 选择“File”>“Import”。从“File Import”列表中,选择“Freeform Surfacing”
  2. 此时将显示一个弹出窗口。

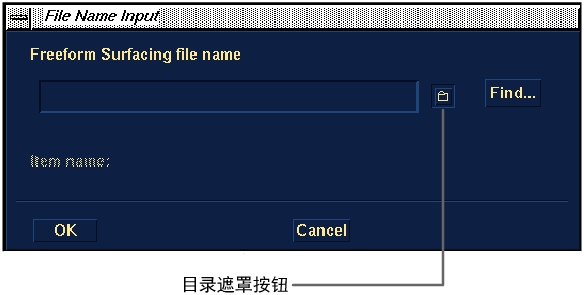

    选择“ALIAS”。此时将出现“File Name Input”窗口。

    请执行以下任一操作:

    • 在“Free form Surfacing file name”字段中,键入要导入文件的完全限定的路径名。

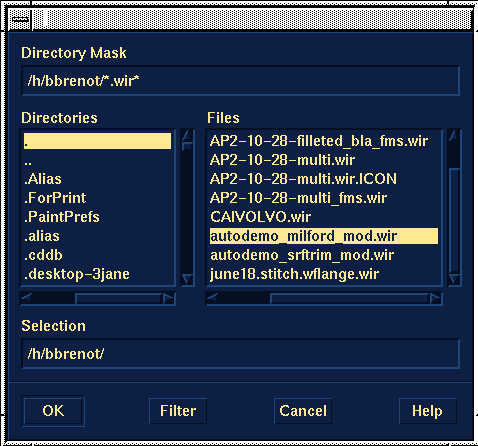

    • 选择上图标明的目录掩码按钮,以便使用文件列表器选择要导入的文件:
  3. 选择“OK”。

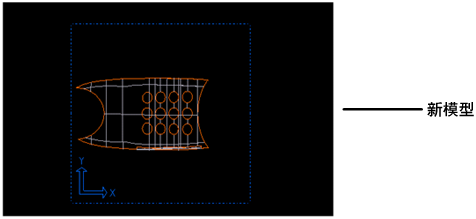

    “I-DEAS List”窗口中会显示导入进度,并在原始几何体顶部导入新的模型。

  4. 导入模型后,如有必要,请将已缝合的几何体置于相对于 I-DEAS Master Series 中现有部分的所需位置。
  5. 确保原始模型的孤立节点仍然处于激活状态,然后选择“Modify Entity”
    注:

    一旦该曲面几何体位于 I-DEAS Master Series 中,必须能够将其缝合在一起,以确保其状态为闭合或非闭合的实体。

    注:

    有关创建和确认已缝合几何体的信息,请参见“创建实体”部分。

  6. 此时将显示一个弹出菜单。选择“Replace Feature”

    系统会提示您选择将用于替换原始功能的几何体。

  7. 选择该功能后,系统会提示您是否要控制新旧几何体之间映射的关联。

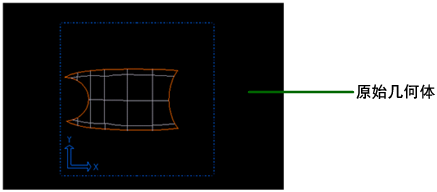

    如果选择“Yes”,则屏幕将分为两个区域。系统会提示您将原始几何体映射到新导入的模型的几何体。

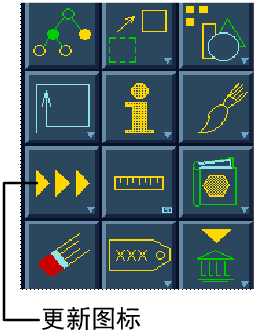

  8. 完成映射后,单击图标面板第二部分中的“Update”图标。

    原始功能将由导入的几何体替换,并生成新功能,新功能的所有节点作用于新的孤立节点。
