Auxiliary Link

Auxiliary Link

使用一条直线连接两个连续或不连续的点。 辅助连接不属于部件几何图形，但可以从它创建其他几何图形。

特性

在“Properties（特性）”面板中指定以下参数。

Link
Link Number	指定连接编号。 您可以更改自动生成的“连接编号”值。
位置
Start Point	指定连接开始的点。 注： 该点可以是一个点或一个辅助点。
End Point	指定连接结束的点。 注： 该点可以是一个点或一个辅助点。
其他
Comment	指示有关连接的注释。 注释可以显示在“Preview（预览）”面板中。

样例

若要查看如何使用此几何图形元素的样例，请打开以下样例 PKT 文件：

Auxiliary Link Example.pkt

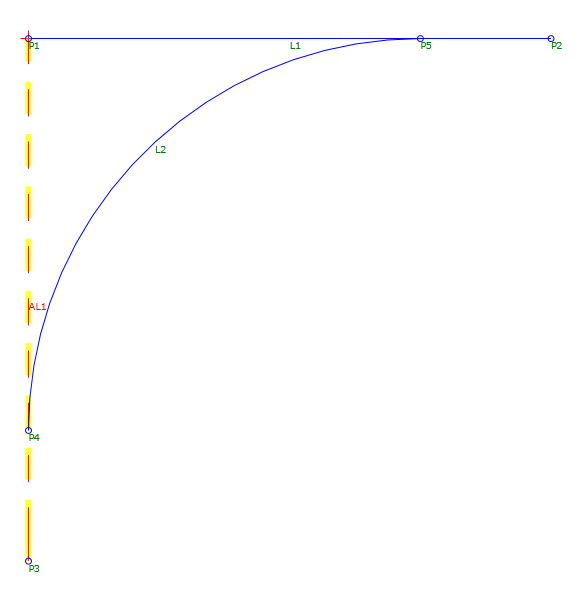

在本例中，L1 在点 P1 和 P2 之间自动绘制。 L2 是一个圆角弧（必须在两个连接之间绘制）。 AL1 不会绘制在最终部件中，但它是在 P1 和 P3 之间手动绘制的，因此 L2 可以使用其几何图形。
