抽芯方向

从模具顶出零件的方向称为抽芯方向。此方向用于确定拔模斜度、倒扣面和模具成本。

如果没有定义抽芯方向，则将采用三层方法。

1. 检查主要轴。使用具有最小数量的倒扣面的轴。如果任何轴上都没有倒扣面，或者如果所有轴都有大量的倒扣面，则采用第二种方法。

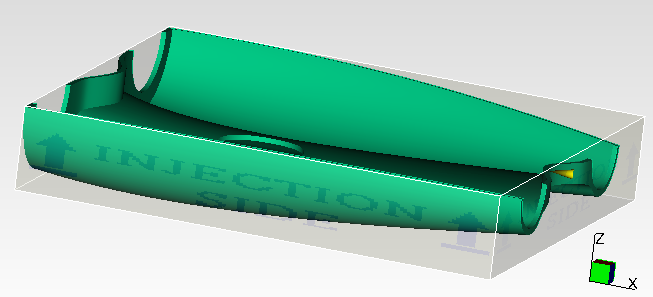

2. 检查零件的边界框。边界框是 XYZ 平面上可包含模型的最小框。



   抽芯方向与具有最大面积的边界框的侧面垂直。如果边界框的所有侧面都具有相同的面积，则采用第三种方法。

3. 使用默认 Z 轴。
