倒扣面是妨碍从模具顶出成型零件的设计特征。倒扣面可包括不与顶出方向相对齐的特征（如孔或凸台）、螺纹截面和搭扣。

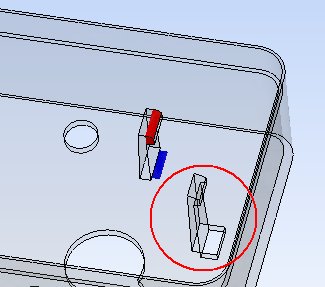

图 1：倒扣面问题
如上所示的搭扣以红色加亮显示倒扣面表面。
如果不包括模具内的移动零件（以确保零件能够被顶出），则无法生产此零件。这将添加到模具成本中。
倒扣面元素检查零件，并加亮显示可能导致成型顶出问题的区域。
若要查看倒扣面对指示器值的贡献，请单击。如果设计有问题，“警报”选项卡中将显示倒扣面警报。
注： 改变抽芯方向可能会更改零件上倒扣面的数量。
倒扣面警报
如果倒扣面面积较大，则会触发警报。应研究所有倒扣面，以确保能够从金属注射模具顶出成品零件。
倒扣面查看
在“信息” 弹出窗口选项卡中单击“倒扣面
”选项以查看此结果。
可以查看零件上的倒扣面。单击。单击“信息”弹出选项卡中的“倒扣面”选项。
以红色加亮显示具有倒扣面的表面。这基于从模具型腔沿指定抽芯方向顶出的零件。
设计建议
如下所示，在搭扣的底部包含一个孔，便会使固定矩形销能够被包括在模具的底部。此设计修改将允许顶出零件，而无需在模具中移动零件。

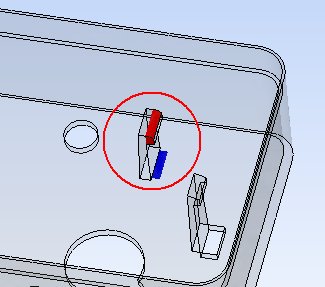

图 2：修改的设计
并非总是能够设计不带倒扣面的零件。
