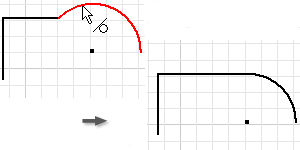

二维约束 限制变化,并定义草图的形状。 |
![]() |

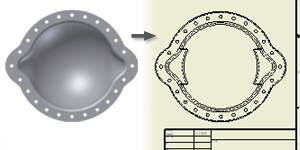

在三维模型和关联的二维工程图之间,更新是自动进行的。更改三维模型时,工程图将自动更新。 |
![]() |

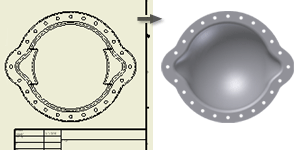

在二维工程图和关联的三维模型之间,更新是自动进行的。更改工程图中的模型尺寸时,三维模型将自动更新。 |
![]() |

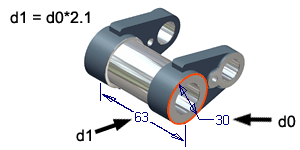

参数用于定义特征的大小和形状,并控制零部件在部件中的相对位置。 |
![]() |

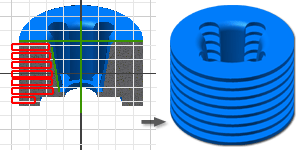

使用的草图是用于创建零件或零件特征的二维草图或截面轮廓。使用的草图可以反复使用。未使用的封闭草图用于创建零件或零件特征。 |
![]() |

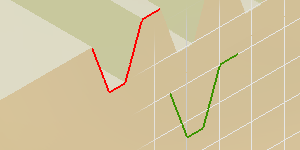

将模型边、顶点或定位特征投影到激活的草图平面。参考几何图元与以前创建的几何图元关联。 |
![]() |

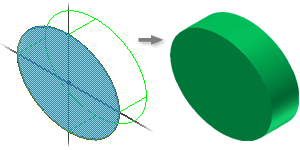

添加垂直于二维草图的体积。 |
![]() |

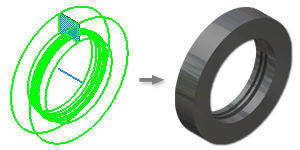

绕轴或草图直线创建同心拉伸。 |
![]() |

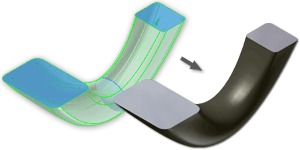

创建在草图截面轮廓之间调整形状得到的拉伸。 |
![]() |

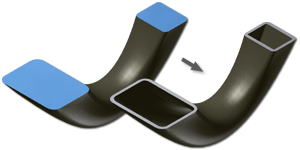

使用指定壁厚在零件中创建空腔。 |
![]() |

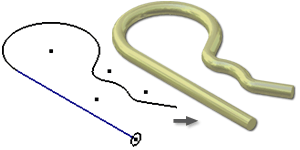

沿定义的路径创建草图形状的拉伸。 |
![]() |

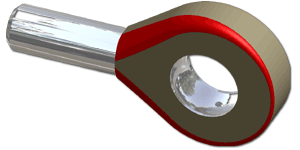

创建从一个半径变化到另一个半径的平滑过渡,并在半径之间创建线性过渡。 |
![]() |

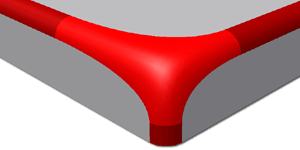

在相交边上的圆角之间创建相切连续的过渡。可以为相交边指定单独的过渡。 |
![]() |
创建加强筋(封闭的薄壁支承形状)和腹板(开放的薄壁支承形状)。 |
![]() |
将具有相同大小的相邻曲面边缝合在一起以形成缝合曲面。 |
![]() |
分割零件面以添加拔模或分割零件并删除一侧。面分割在实体和曲面实体上进行,零件分割在实体上进行。 |
![]() |
在模制设计件或铸造设计件上应用拔模或使之有倾斜面,以便可以从模具中取出设计件。 |
![]() |

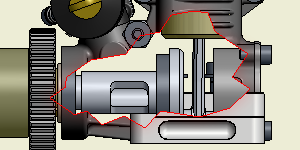

去除一定区域的材料,以显示工程视图中被遮挡的零件或特征。 |
![]() |
抑制和解除抑制一个或多个特征的显示,而不删除它们。当光标移到抑制的特征上时,这些特征将亮显。 |
![]() |

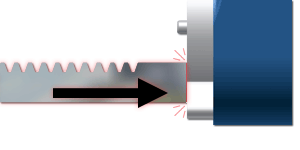

驱动约束以模拟机械运动时,标识定位不正确的零部件。 |
![]() |

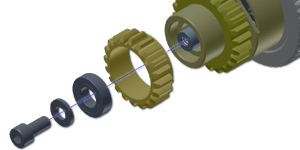

使用指定的位置参数和轨迹(处于显示或清除状态)分解表达视图。 |
![]() |

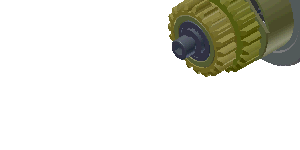

创建、播放和录制分解视图动画,以显示复杂部件中位置参数的顺序和路径。创建原型设计或完成产品的详细表达视图。 按 F5 键播放动画。 |
![]() |
