使用“AutoDrop”装入零部件

使用 AutoDrop 从资源中心装入零部件并调整零部件的尺寸。用户可以放置紧固件，包括螺栓、螺钉、螺母和带孔销。还可以放置轴承和挡圈，并调整其尺寸。

注：必须打开“从资源中心放置”对话框上的 AutoDrop 命令

以使用 AutoDrop 从资源中心放置零部件。按住 ALT 键并单击“确定”（或双击族）以对特定零件族使用其他放置方法。如果激活部件中没有零件，则不会激活 AutoDrop 并且打开“资源中心族”对话框。

使用自动放置插入零部件有两种可能的工作流：

从“从资源中心放置...”对话框

在部件中：

从浏览器栏的“收藏夹”中

在部件中：

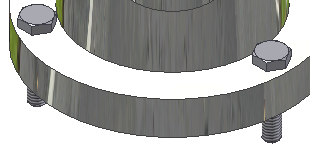

将螺栓装入部件

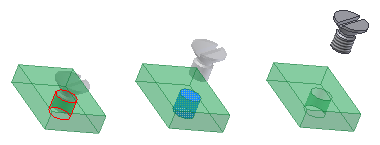

将光标停留在配合孔的沉头面上。除了零件预览外，光标上还会显示一个问号和一个上下文相关的图标。该图标指示将零件放入部件中所需的几何图元类型。
将光标停留在有效几何图元上时，零件预览会根据标准件库中的可用零件尺寸自动调整到最匹配的尺寸。工具提示将显示零件名称和已更新的零件尺寸。如果零件尺寸符合目标尺寸，光标将变为绿色复选标记。

注：如果目标几何图元已亮显（预选），单击鼠标右键并选择“完毕”以插入并配合零部件。
单击目标几何图元。显示 AutoDrop 工具栏。可以拖动夹点来指定螺栓长度。只能使用标准的资源中心长度。
单击“应用”以插入并配合零部件。

将光标悬停在孔边上。除了零件预览外，光标上还会显示一个问号和一个上下文相关的图标。
将光标停留在目标几何图元上时，零件预览会根据标准件库中的可用零件尺寸自动调整到最匹配的尺寸。工具提示将显示零件名称和已更新的零件尺寸。如果零件尺寸符合目标尺寸，光标将变为绿色复选标记。

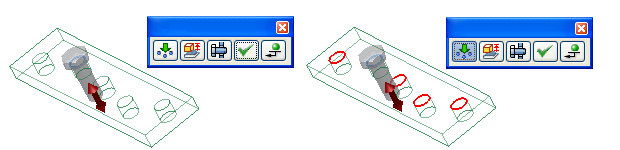

单击目标孔边。通过切换“遵循阵列”显示 AutoDrop 工具栏。默认情况下切换是打开的。单击切换以插入单一零部件，而不是阵列。
用户可以拖动长度夹点以指定螺栓长度，或双击夹点以从列表选择长度。只能使用标准的资源中心长度
单击“应用”以插入并配合螺栓。

选择螺母柄以识别适当的螺母直径和螺纹，或适当的垫圈直径。然后，选择目标平面。

可以选择孔的环形边以插入螺母、垫圈等等。但是，只有选择螺栓柄的工作流可以确保使用螺纹信息标识需要的紧固件。
单击“应用”。

从资源中心或浏览器栏“收藏夹”插入零部件。将族拖动到造型窗口后，执行以下操作：

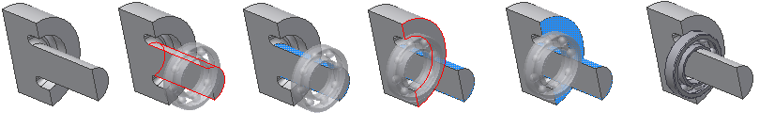

将光标停留在外壳边或轴边上。除了零件预览外，光标上还会显示一个问号和一个上下文相关的图标。该图标指示将零件放入部件中所需的几何图元类型。

向轮毂插入轴承时光标显示。
单击目标几何图元。显示 AutoDrop 工具栏。用户可以拖动直径夹点以指定轴承尺寸，或双击夹点以使用尺寸列表。只能使用标准的资源中心尺寸。如果未显示直径夹点，则仅有一个轴承尺寸适合目标几何图元。

在插入零部件之前，单击鼠标右键并选择“更改尺寸”以打开可在其中编辑零部件的“零件族”对话框。

使用此命令翻转轴承。此技术对于圆锥滚子轴承有意义，有两种方法在轴或外壳上如何对它们进行配合。
单击“应用”以插入并配合零部件。

将光标停留在目标边上，以选择适当的零件。除了零件预览外，光标上还会显示一个问号和一个上下文相关的图标。该图标指示将零件放入部件中所需的几何图元类型。

插入内部弹性挡圈时将显示光标。
将光标停留在目标边上时，零件预览会根据标准件库中的可用零件自动调整到最匹配的尺寸。工具提示将显示零件名称和已更新的零件尺寸。如果零件尺寸符合目标几何图元，光标将变为绿色复选标记。如果更新的零件尺寸仍不能与目标相对应，则光标仍然显示为问号。（例如：最小的弹性挡圈直径仍然过大，无法配合使用。）零件预览和工具提示的颜色都将变为红色以亮显此差异。

插入内部弹性挡圈时将显示光标。
单击目标边。显示 AutoDrop 工具栏。
单击“应用”以插入并配合零部件。
