第 2 部分:从三维到二维

在教程的此半部分中,反转工作流程,将 Inventor 中的电气数据导出到 AutoCAD Electrical 中。

添加接头

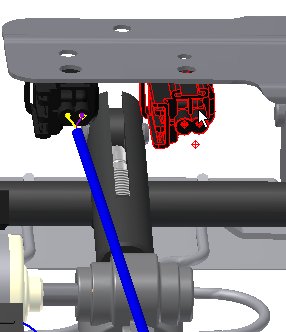

  1. 放置接头 900356.ipt 的引用。如下图所示近似地放置引用。
    提示: 将浏览器中的现有引用之一拖动到图形窗口中,以创建另一个引用(而不使用“放置”命令)。

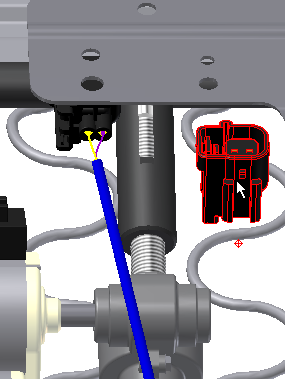

  2. “装配”选项卡的“位置”面板中,使用“夹点捕捉”“移动”“旋转”。使接头位置近似于下图所示。其意图在于让接头上的接点面向座椅的前面。

    通常使用装配约束来定位和约束零部件,但在此练习中并无此必要。
